USV: OFFICE 400 - 2000
3.2.1

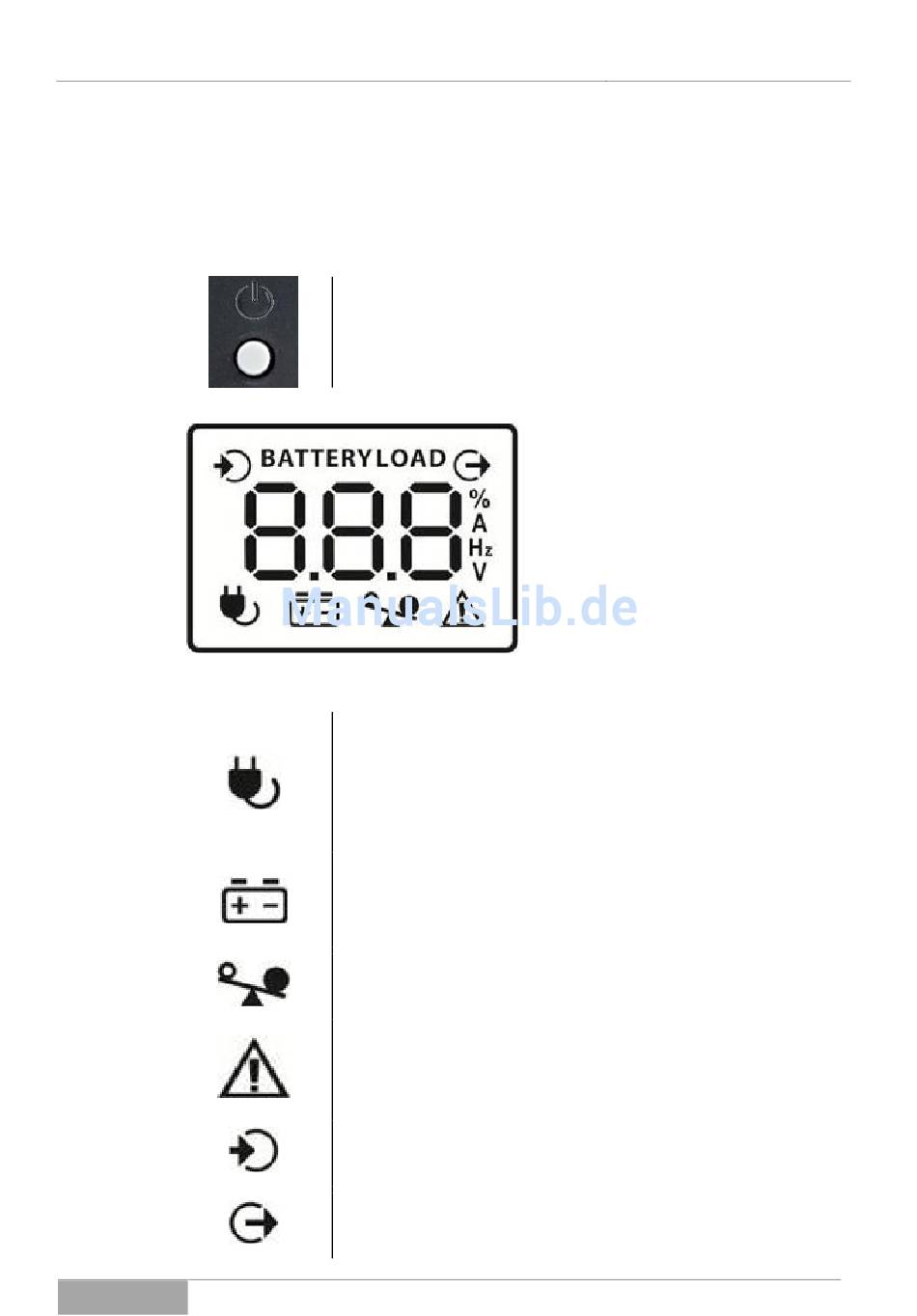

Das Bedienpanel (Gerätefront)
Die Bedieneinheit reduziert sich bei diesem Gerät auf den Geräteschalter und
das Gerätedisplay (TOUCH):
Bedeutung der Displaysymbole im Einzelnen:
Serie
OFFICE
Geräteschalter: zum Ein- bzw. Ausschalten der USV. Ist die
USV bereits mit dem Netz verbunden, startet diese automa-
tisch und initialisiert sich. Lediglich der USV-Ausgang bleibt
abgeschaltet.
Netzbetrieb: erscheint wenn das Gerät mit dem Versor-
gungsnetz verbunden ist.
Bei Netzstörungen oder -ausfall erlischt das Symbol. Sollte
die Spannungsregulierung (AVR) aktiv werden, blinkt das
Symbol in der Anzeige.
Autonomiebetrieb: erscheint, wenn sich das Gerät im Inver-
terbetrieb befindet. Sofern die Akkukapazität niedrig ist,
blinkt das Symbol.
Überlastanzeige: erscheint und blinkt, sofern das Gerät
ausgangsseitig überlastet wird.
Geräte- oder Anlagenfehler: erscheint sofern ein Gerätefeh-
ler intern oder ein Anlagenfehler (z.B. Überlast am Ausgang)
auftritt.
Darstellung der USV-Eingangsdaten (z.B. Netzspannung in
Volt).
Darstellung der USV-Ausgangsdaten (z.B. Verbraucher-
spannung in Volt oder die Last in %).
Gerätebeschreibung
Gerätedisplay (TOUCH), zur
übersichtlichen Darstellung aller
Statusdaten.
Während des Betriebs können die
Betriebsparameter durch das
Berühren des Displays abgefragt
werden. Generell bleibt dabei die
Anzeige auf der zuletzt angewähl-
ten Information stehen.
21
