DPM III xi Serie
Rechte Ausführung
Steckplatzbelegung
0209

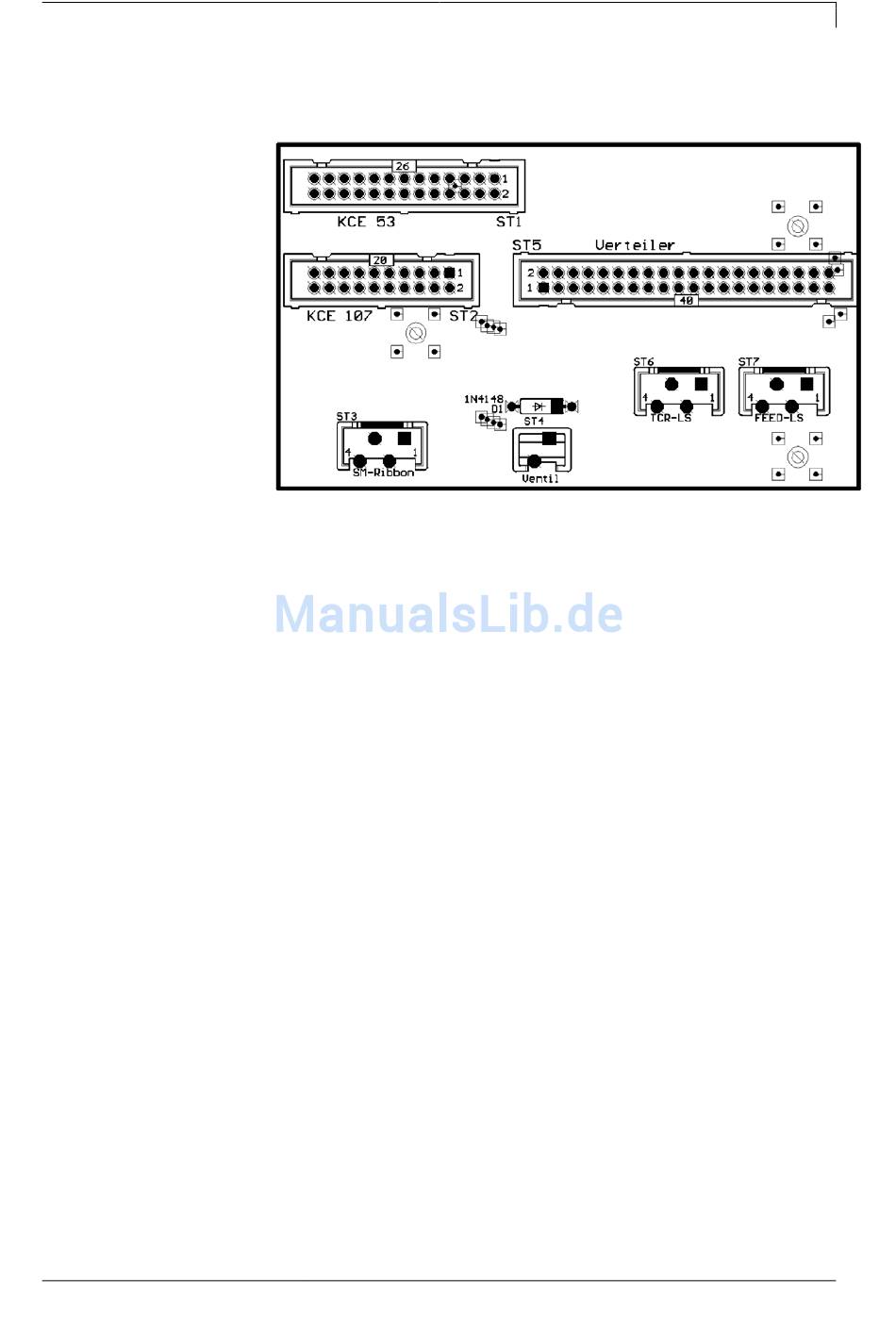

9.7 Schlittenplatine

Abbildung 43
ST1 KCE 53/12
ST2 KCE 107/12
ST3 Transferbandmotor
ST4 Ventil
ST5 Verbindung Verteilerplatte
ST6 Transferbandüberwachung
ST7 Nullpunktlichtschranke
Serviceanleitung
Bestückungspläne
