Carl Valentin DPM III XI Serviceanleitung Seite 43

DPM III xi Serie
Steuereingänge
Input I
Abbildung 17, B
Abbildung 21
Beispiel
0209
Über die Steuereingänge kann der Druck gesteuert werden. Die
Steuereingänge an Input I sind galvanisch getrennt und müssen mit
einer externen Spannungsquelle versorgt werden. Der Signalpegel ist
aktiv "HIGH".
PIN (Stift)

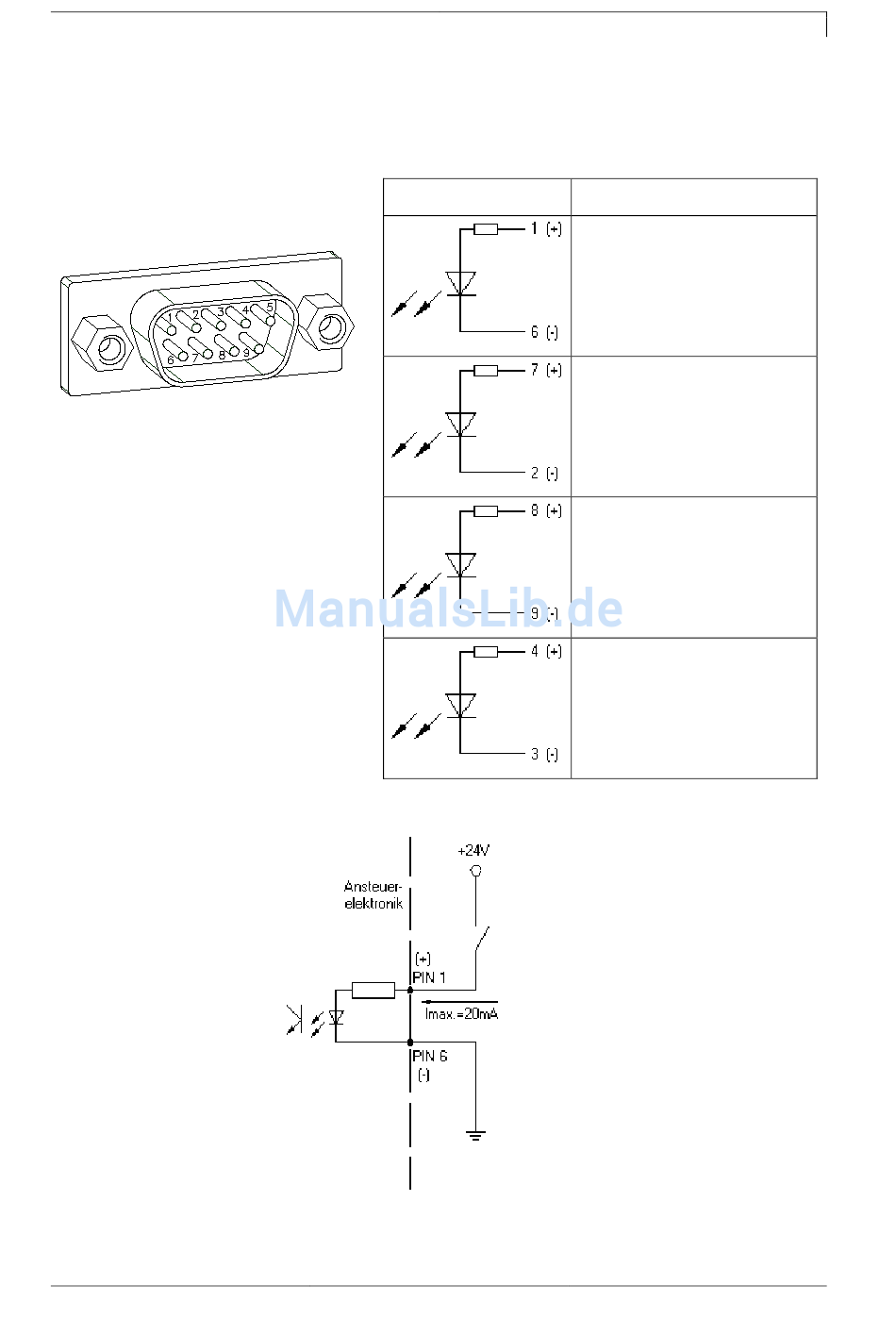

Anschluss eines Schalters mit 24V-Spannungsversorgung über In 1:
Abbildung 22
Serviceanleitung
Steuereingänge und –ausgänge
Input I
In 1: Druckstart
In 2: Nicht belegt
In 3: Ext. Nummerator
zurücksetzen
In 4: Nicht belegt
43
