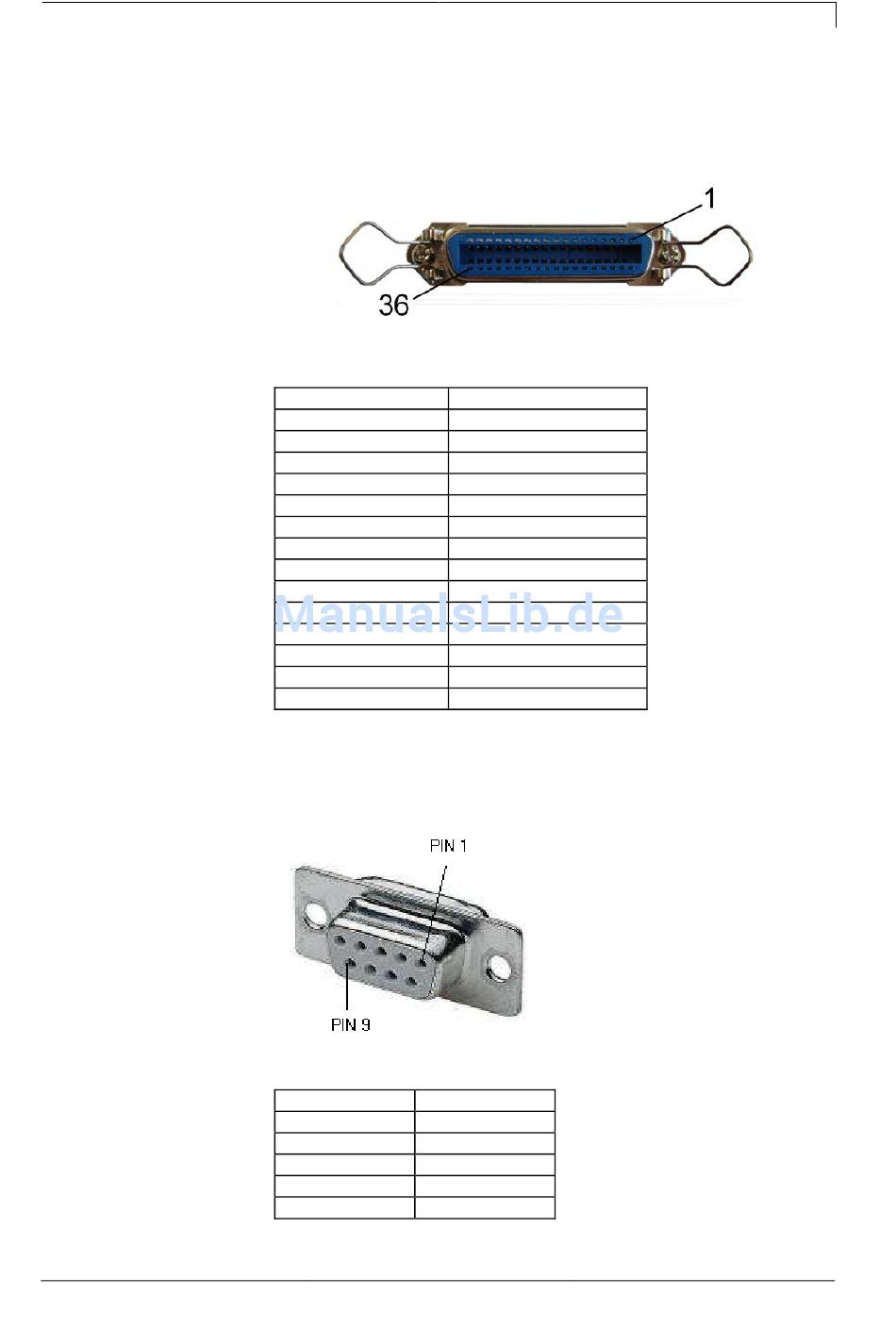

11 Anschlussbelegung Schnittstellen

11.1 Centronics

Abbildung 50
PIN
1
2-9
10
11
12
13
14
15-16
18
19-30
31
32
33-35
36

11.2 RS-232

Abbildung 51
PIN Signal
1 XXX
2 RXD
3 TXD
4-5 GND
6-9 XXX
Serviceanleitung
Anschlussbelegung Schnittstellen
Signal
STROBE
DATA1-8
ACK
BUSY
PERROR
SELECT
AUTOFD
GND
VCC1284 (4,7V)
GND
INIT
FAULT
XXX
SELECTIN
