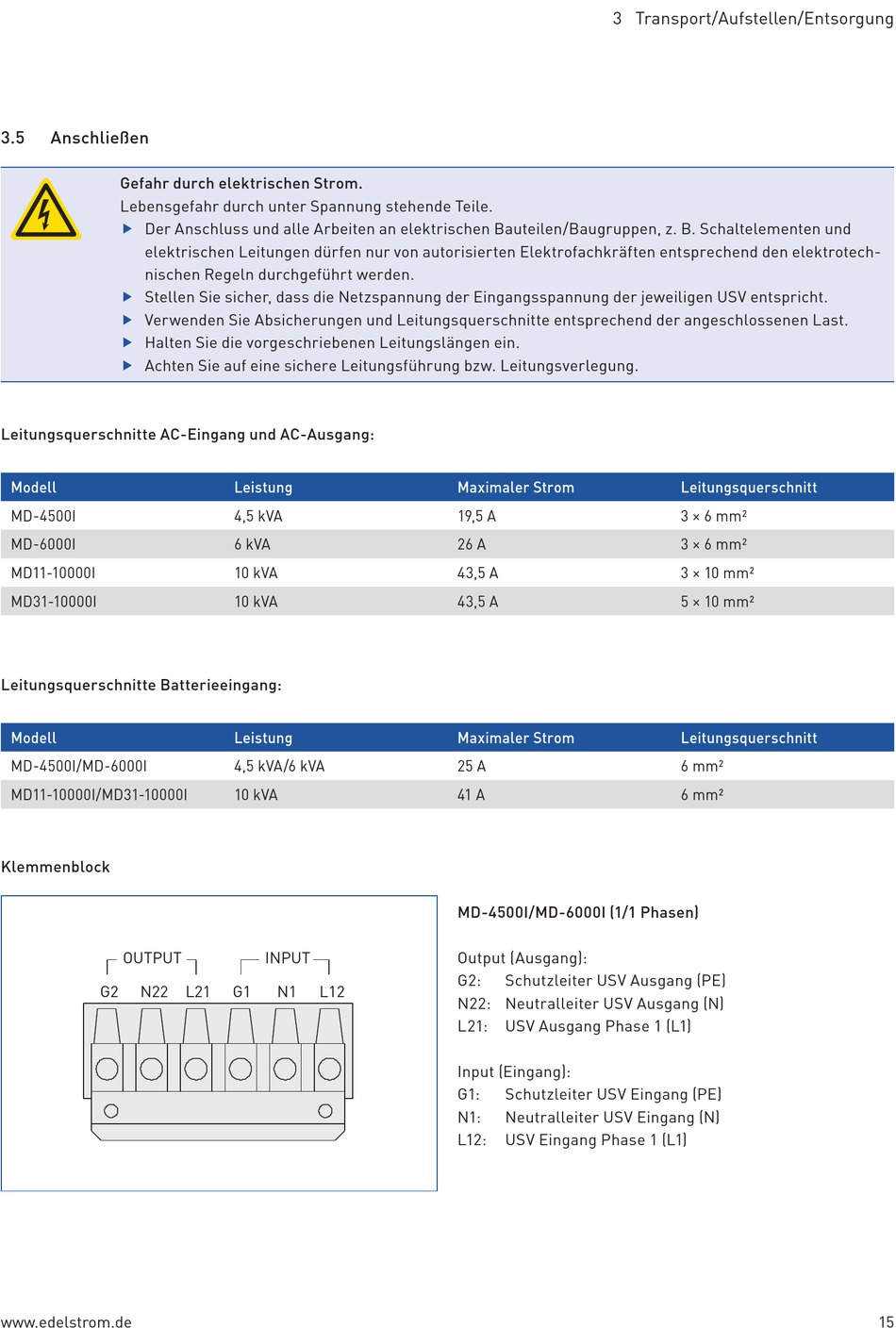

3.5 Anschließen
Gefahr durch elektrischen Strom.
Lebensgefahr durch unter Spannung stehende Teile.
Der Anschluss und alle Arbeiten an elektrischen Bauteilen/Baugruppen, z. B. Schaltelementen und

elektrischen Leitungen dürfen nur von autorisierten Elektrofachkräften entsprechend den elektrotech-
nischen Regeln durchgeführt werden.
Stellen Sie sicher, dass die Netzspannung der Eingangsspannung der jeweiligen USV entspricht.

Verwenden Sie Absicherungen und Leitungsquerschnitte entsprechend der angeschlossenen Last.

Halten Sie die vorgeschriebenen Leitungslängen ein.

Achten Sie auf eine sichere Leitungsführung bzw. Leitungsverlegung.

Leitungsquerschnitte AC-Eingang und AC-Ausgang:
Modell
MD-4500I
MD-6000I
MD11-10000I
MD31-10000I
Leitungsquerschnitte Batterieeingang:
Modell
MD-4500I/MD-6000I
MD11-10000I/MD31-10000I
Klemmenblock
OUTPUT
G2 N22
www.edelstrom.de
Leistung
4,5 kVA
6 kVA
10 kVA
10 kVA
Leistung
4,5 kVA/6 kVA
10 kVA
INPUT
L21 G1 N1 L12
3 Transport/Aufstellen/Entsorgung
Maximaler Strom
19,5 A
26 A
43,5 A
43,5 A
Maximaler Strom
25 A
41 A
MD-4500I/MD-6000I (1/1 Phasen)
Output (Ausgang):
G2: Schutzleiter USV Ausgang (PE)
N22: Neutralleiter USV Ausgang (N)
L21: USV Ausgang Phase 1 (L1)
Input (Eingang):
G1: Schutzleiter USV Eingang (PE)
N1: Neutralleiter USV Eingang (N)
L12: USV Eingang Phase 1 (L1)
Leitungsquerschnitt
3 × 6 mm²
3 × 6 mm²
3 × 10 mm²
5 × 10 mm²
Leitungsquerschnitt
6 mm²
6 mm²
