Technische Daten
Elektrische Daten
des Drehgebers
Anschluss eines
Drehgebers
34
6.4 Pinbelegung der Drehgeberanschlussbuchse

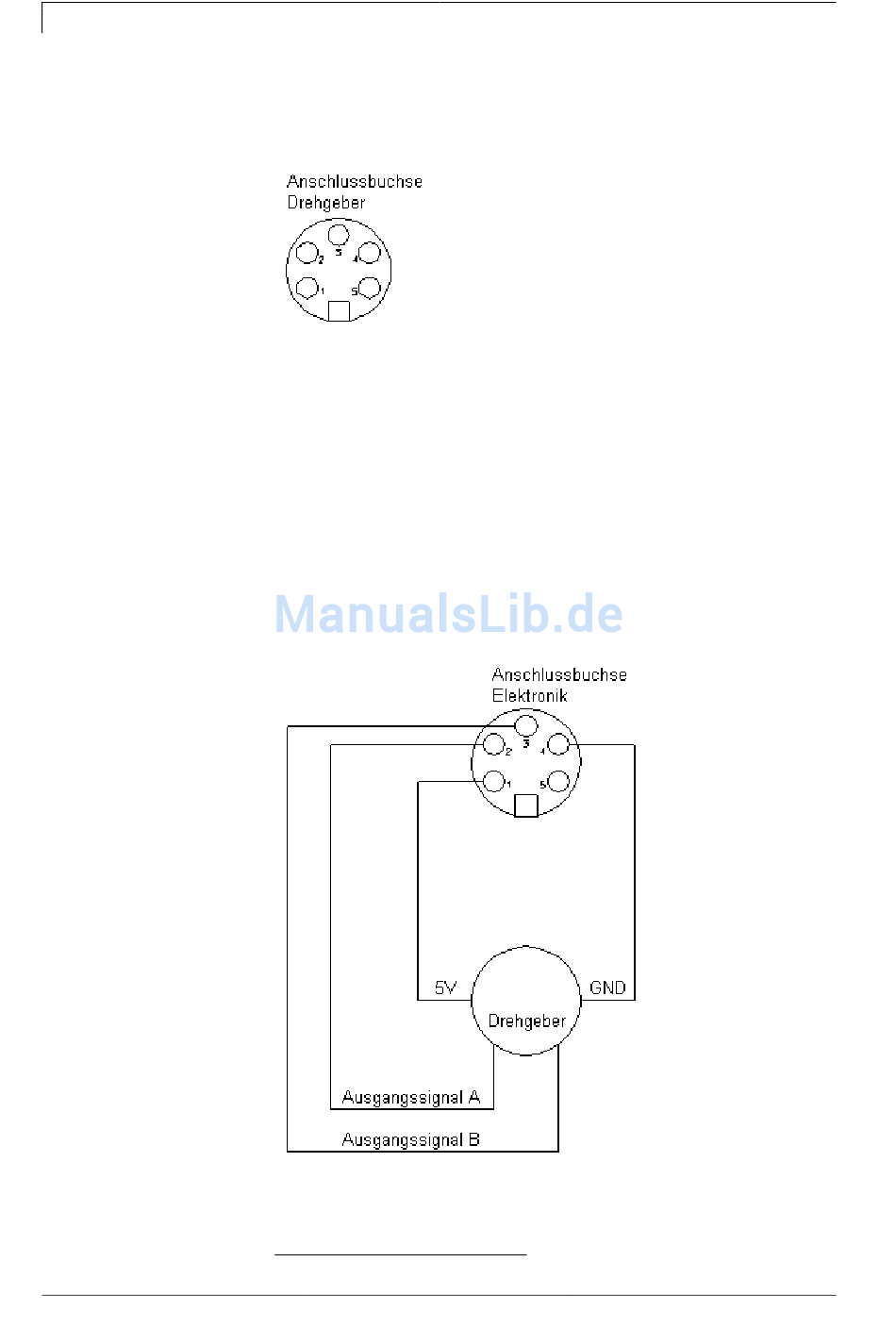

5polige Anschlussbuchse; Kontaktanordnung nach DIN 45322
Abbildung 24
PIN1 = 5 VDC
PIN2 = Drehgebersignal (Kanal A)
PIN3 = Drehgebersignal (Kanal B)
PIN4 = GND
Betriebsspannung:
Ausgangssignal:
Strichzahl:
Abbildung 25
nur für kontinuierlichen Druckbetrieb
Betriebsanleitung
5 VDC
TTL-Pegel
Die Strichzahl kann am Gerät eingestellt
werden
