DLX 24
1
Bei Bestellungen stets Gerätetyp und
Seriennummer angeben!
9 Wandhalter / heater carrier
82120
8 Haube / Hood
82001
7 Heizpatrone komplett /
heating element, cpl.
82324
6 Kondensator / capacitor
82140
5 Thermofühler / thermal sensor
82010
4 Sicherheitstemperatur-
begrenzer / safety
thermal cut-out 82100
3 Zwischenwand /
intermediate panel
82090
2 Auslaufrohr / hot water pipe
82131
1 Warmwasseranschlussstück
hot water connection
82085
2
D D
G G B B

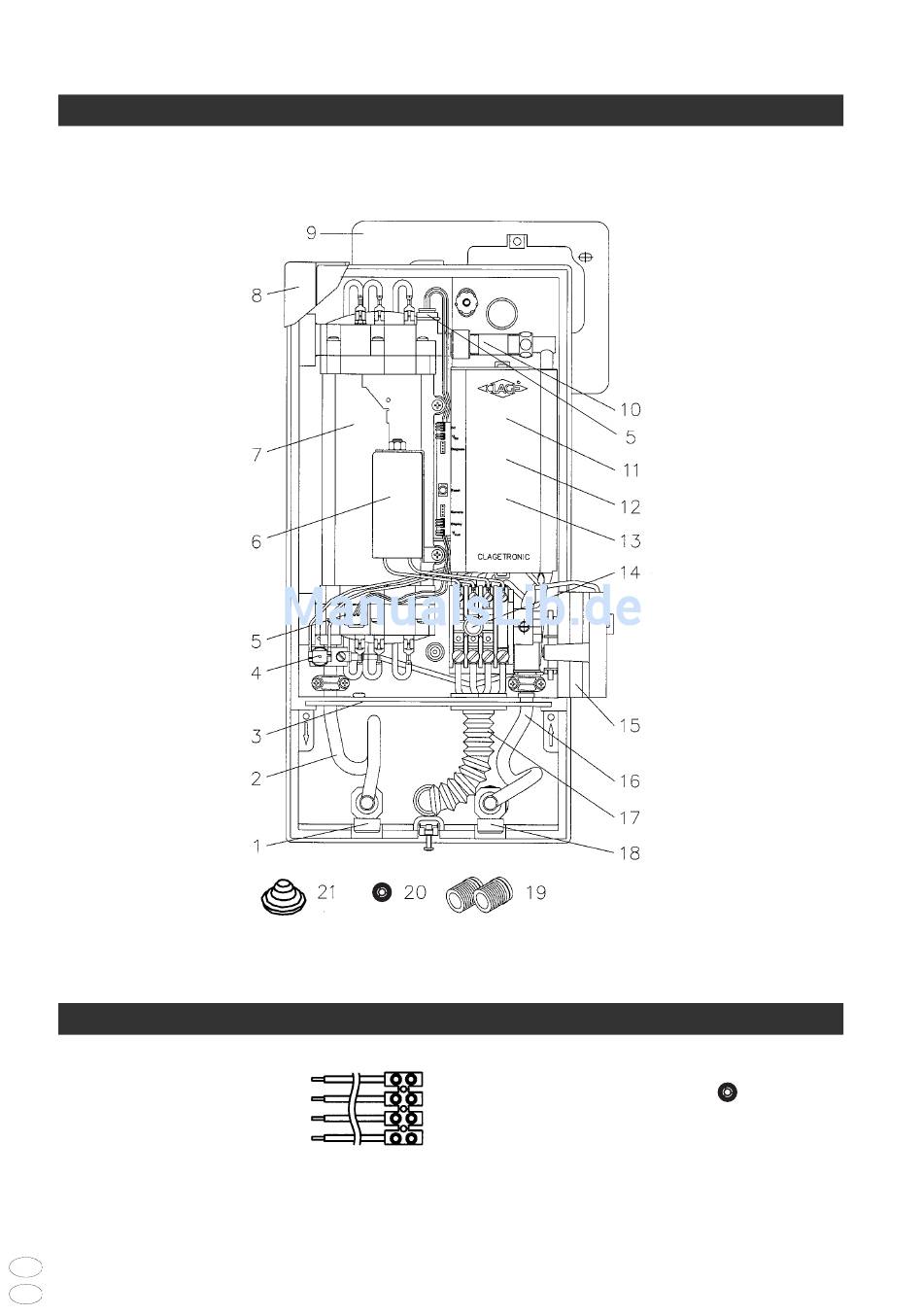

Übersichtsdarstellung
Zubehör (nicht im Lieferumfang enthalten)
Kabelsatz / set of wiring
82190
2

Overview

When ordering, pls always specify the
appliance model and serial number.
10 Durchflussgeber / flow sensor
82025
5 Thermofühler / thermal sensor
82010
11 Elektronikabdeckung /
electronic circuitry cover
82030
12 CPU Platine / CPU board
82049
13 Leistungsteil / LT board
82360
14 Sicherheitsdruckbegrenzer /
Safety pressure limiter
82230
15 Bedienelement / PC board support
82055
16 Einlaufrohr / water inlet pipe
82132
17 Spritzwasserschutztülle / water
splash protection sleeve
82060
18 Kaltwasseranschlussstück
Cold water connection
82074
19 1/2" Einschraubnippel /
screw-in nipple
82110
20 Durchflussbegrenzer 8 l/min
flow control 8 l/min
89110
21 Durchführungstülle / cable seal
82180

Accessories (not included)

Durchflussbegrenzer 7 l/min
flow control 7 l/min 89111
Durchflussbegrenzer 9 l/min
flow control 9 l/min 89109
Durchflussbegrenzer 10 l/min
flow control 10 l/min 89112
