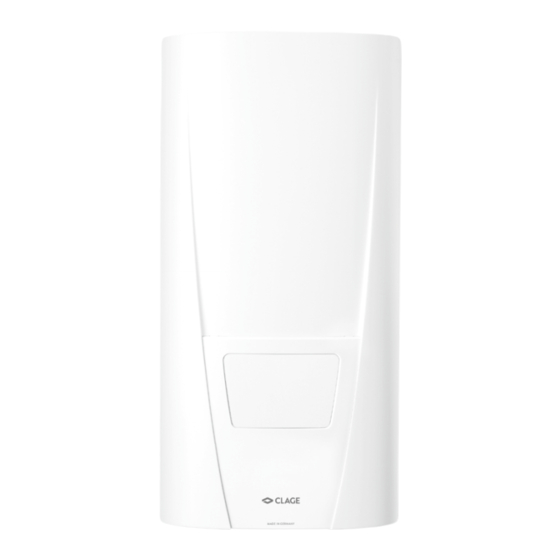

clage DBX21 Montageanleitung
E-durchlauferhitzer serie dbx18..27 basitronic
Vorschau ausblenden
Andere Handbücher für DBX21:
- Gebrauchsanleitung für den anwender (20 Seiten) ,
- Montageanleitung (20 Seiten) ,
- Gebrauchsanleitung (8 Seiten)
Verwandte Anleitungen für clage DBX21
Inhaltszusammenfassung für clage DBX21

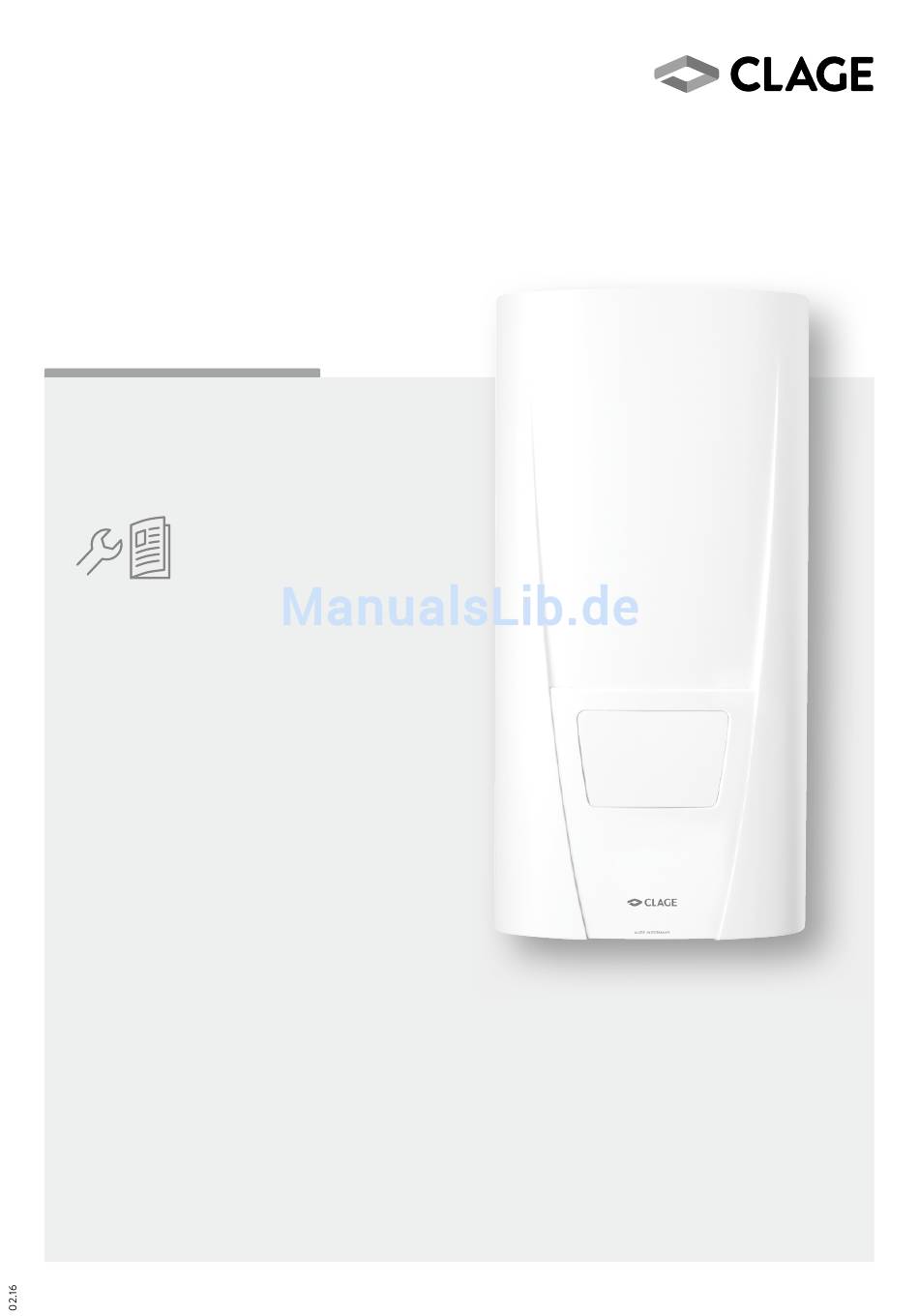

- Seite 1 Montageanleitung für den Fachhandwerker Installing instructions for the professional E-Durchlauferhitzer DBX E-instant water heater DBX > > > >...
-
Seite 2: Inhaltsverzeichnis
DBX 18..27 BASITRONIC ® Inhaltsverzeichnis Contents 1. Übersichtsdarstellung ....... . .3 1. -
Seite 3: Übersichtsdarstellung
CLAGE 1. Übersichtsdarstellung 1. Overview Bei Ersatzteilbestellungen stets Gerätetyp und Serien When ordering spare parts, please always specify the appli nummer angeben! ance model and serial number. Wandhalter Wall bracket Geräteunterteil Bottom part Verbindungsrohr DBX Gerätehaube Connecting pipe DBX hood Rückflussverhinderer... -
Seite 4: Sicherheitshinweise
Stand des Gerätes. www.clage.com. Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfüg- bar unter: www.clage.de/downloads • Do not use the appliance until it has been correctly • Benutzen Sie das Gerät nur, nachdem es korrekt installed and unless it is in perfect working order. -
Seite 5: Technische Daten
CLAGE 3. Technische Daten 3. Technical specifications DBX 18 .. 27 BASITRONIC® Model DBX 18 DBX 21 DBX 24 DBX 27 Energieeffizienzklasse Energy efficiency class Nennleistung / -strom 18 kW (26 A) 21 kW (30 A) 24 kW (35 A) -
Seite 6: Abmessungen
DBX 18..27 BASITRONIC ® 4. Abmessungen 4. Dimensions Maßangaben in mm Dimensions in mm... -
Seite 7: Installation
CLAGE 5. Installation 5. Installation Zu beachten sind: The following regulations must be observed: • VDE 0100 VDE 0100 • EN 806 • EN 806 • Bestimmungen der örtlichen • Installation must comply with all Energie und Wasser versorgungs statutory regulations, as well as... -
Seite 8: Montagezubehör
DBX 18..27 BASITRONIC ® 5. Installation 5. Installation Montagezubehör Mounting accessories Für Installationen bei schwierigen For installations under difficult condi- Einbaubedingungen gibt es dieses tions, these mounting accessories are Montagezubehör: available: Montagerahmen RDX Mounting kit RDX (Art. no. 34100) (Art.Nr. 34100) The instant water heater can be installed Mit Hilfe dieses Montagerahmens kann by means of this mounting kit in the... -
Seite 9: Wandhalter Montieren
CLAGE 5. Installation 5. Installation Wandhalter montieren Installing the wall bracket Note: If you install this instantaneous Hinweis: Wenn Sie diesen Durchlauf- water heater in exchange for a conven- erhitzer im Austausch gegen ein anderes tional instantaneous water heater, there Fabrikat montieren, müssen in der Regel... -
Seite 10: Anschlussstücke Installieren
DBX 18..27 BASITRONIC ® 5. Installation 5. Installation Anschlussstücke installieren Installing connection pieces Hinweis: Ziehen Sie die Überwurf Note: Fasten the screw nuts with cau muttern maßvoll an, um die notwen tion, to avoid damage to the valves or dige Dichtheit zu erreichen, ohne die the piping system. -
Seite 11: Aufputzmontage
CLAGE 5. Installation 5. Installation 5. Öffnen Sie die Wasser zuleitung und 5. Open the water supply line to the unit drehen Sie das Absperr ventil (a) im and slowly open (position “open“) the geschlossen Kalt wasser anschluss stück lang sam auf... -
Seite 12: Elektroanschluss
Durchlauferhitzer (CLAGE for electronic instantaneous water heat- Art.Nr. 82250) an den Außenleiter L ers (CLAGE no. 82250) can be connected angeschlossen werden. to phase conductor L Um im niedrigen Leistungsbereich des To avoid possible jitter of the load shed-... -
Seite 13: Elektroanschluss Von Unten
CLAGE 7. Elektroanschluss 7. Electrical connection Elektroanschluss von unten Electrical connection from below Hinweis: Bei Bedarf kann die Note: If necessary, the connecting ter Anschluss klemme in den oberen minal can be displaced to the upper Geräte bereich verlegt werden. Bitte part of the appliance. -
Seite 14: Elektroanschluss Von Oben
DBX 18..27 BASITRONIC ® 7. Elektroanschluss 7. Electrical connection Elektroanschluss von oben Electrical connection from above Vergewissern Sie sich vor dem Check that the power supply is switched off prior to electrical connec Anschließen des Gerätes an das elekt tion! rische Netz, dass die Stromversorgung ausgeschaltet ist! 1. -
Seite 15: Erstinbetriebnahme
CLAGE 8. Erstinbetriebnahme 8. Initial operation Vor dem elektrischen Anschluss das Before making the electrical connec Leitungsnetz und das Gerät durch tion, fill the mains and the appliance mehrfaches, langsames Öffnen und with water by carefully opening and Schließen der Warmwasserarmatur closing the hot water tap in order to mit Wasser füllen und so voll stän dig... -
Seite 16: Wartungsarbeiten
DBX 18..27 BASITRONIC ® 9. Wartungsarbeiten 9. Maintenance work Wartungsarbeiten dürfen nur von Maintenance work must only be con einem anerkannten Fachhand ducted by an authorised professional. werksbetrieb durchgeführt werden. Reinigung und Wechsel des Cleaning and replacing the filter Filtersiebes im Anschlussstück strainer bei Unterputzanschluss The cold water connection of this instan-... -
Seite 17: Reinigung U. Wechsel Des Filtersiebes Bei Aufputzanschluss
CLAGE 9. Wartungsarbeiten 9. Maintenance work Reinigung und Wechsel Cleaning and replacing the filter des Filtersiebes bei strainer if direct connected Aufputzanschluss The cold water connection of this instan- Der Kaltwasseranschluss dieses Durch- taneous water heater is equipped with lauf erhitzers ist mit einem Sieb ausge- a strainer. -
Seite 18: Umwelt Und Recycling
DBX 18..27 BASITRONIC ® 10. Umwelt und Recycling 10. Environment and recycling Ihr Produkt wurde aus hochwertigen, Your product was manufactured from wiederverwendbaren Materialien und high-quality, reusable materials and Kompo nenten hergestellt. Beachten Sie components. Please respect in case of bei einer Entsorgung, dass elektrische discarding that electrical devices should Geräte am Ende ihrer Lebensdauer vom... - Seite 19 CLAGE Sommaire Inhoudsopgave 1. Vue d‘ensemble ........20 1.
-
Seite 20: Vue D'ensemble
DBX 18..27 BASITRONIC ® 1. Vue d‘ensemble 1. Overzicht Il faut toujours indiquer le type d‘appareil et le numéro de Bij onderdeelbestelling altijd het apparaattype en het série lors d‘une commande de pièces de rechange! serienummer vermelden! Support mural Wandhouder Partie inférieure de l‘appareil Muurplaat Tuyau de liaison DBX... -
Seite 21: Consignes De Sécurité
La dernière édition à jour de la présente notice est disponible en De actuele versie van deze handleiding is online beschikbaar ligne à l’adresse : www.clage.de/downloads. onder: www.clage.de/downloads • N’utilisez l’appareil que s’il a été installé correcte- •... -
Seite 22: Caractéristiques Techniques
DBX 18..27 BASITRONIC ® 3. Caractéristiques techniques 3. Technische gegevens DBX 18 .. 27 BASITRONIC® Type Type DBX 18 DBX 21 DBX 24 DBX 27 Classe d’efficacité énergétique Energieklasse Puissance / courant nominal 18 kW (26 A) 21 kW (30 A) 24 kW (35 A) 27 kW (39 A) Nominaal vermogen / stroom... -
Seite 23: Dimensions
CLAGE 4. Dimensions 4. Afmetingen Cotes en mm Maten in mm... -
Seite 24: Installation
DBX 18..27 BASITRONIC ® 5. Installation 5. Installatie Doivent être respectées : Het volgende in acht nemen: • VDE 0100 • VDE 0100 • EN 806 • EN 806 • Dispositions des entreprises de dis • Bepalingen van de plaatselijke ener tribution d’énergie et d’eau gie... -
Seite 25: Accessoires De Montage
CLAGE 5. Installation 5. Installatie Accessoires de montage Montagetoebehoren Cet accessoire de montage est à utiliser Voor installaties onder moeilijke monta- pour les installations en présence de geomstandigheden is het volgende mon- conditions d’utilisation difficiles : tagetoebehoren verkrijgbaar: Cadre de montage RDX Montageframe RDX (N°... -
Seite 26: Montage Du Support Mural
DBX 18..27 BASITRONIC ® 5. Installation 5. Installatie Montage du support mural Wandplaat monteren Remarque : Si vous installez ce chauffe- Opmerking: als u deze doorstroomwa- eau instantané en remplacement d’une terverwarmer ter vervanging van een modèle d’une autre marque, il n’est ander product monteert, hoeven over het généralement pas nécessaire de percer algemeen geen nieuwe gaten voor de... -
Seite 27: Pose Des Raccords
CLAGE 5. Installation 5. Installatie Pose des raccords Aansluitstukken installeren Remarque : Serrez les écrous d’accou Opmerking: de wartelmoeren met een plement avec modération, de manière geschikt draaimoment vastdraaien om à obtenir l’étanchéité nécessaire sans de noodzakelijke dichtheid te bereiken endommager les éléments de robinet... -
Seite 28: Montage Apparent
DBX 18..27 BASITRONIC ® 5. Installation 5. Installatie 5. Ouvrez la conduite d‘eau et tournez 5. Draai de waterleiding open en draai lentement le robinet d‘arrêt (a) dans de afsluitschroef (a) in het koudwa- fermé le raccord à eau froide en position teraansluitstuk langzaam naar positie gesloten « ouvert ». -
Seite 29: Branchement Électrique
(CLAGE, art.nr. 82250) op de fase L aan- pour chauffe-eau instantané électronique gesloten worden. (N° de réf. CLAGE 82250) sur la phase L Om mogelijk knipperen van het lastre- La fonction « relais de délestage » peut lais in het lage vermogensbereik van de être activée pour éviter un éventuel... -
Seite 30: Branchement Électrique Par Le Dessous
DBX 18..27 BASITRONIC ® 7. Branchement électrique 7. Aansluiting elektriciteit Branchement électrique par le Elektrische aansluiting aan de dessous onderzijde Avant de procéder au raccordement de Verzeker u er van voordat u het appa l’appareil, assurezvous que le réseau raat elektrisch aansluit dat de span électrique d’alimentation est hors ning uitgeschakeld is! tension! -
Seite 31: Branchement Électrique Par Le Dessus
CLAGE 7. Branchement électrique 7. Aansluiting elektriciteit Branchement électrique par le Elektrische aansluiting vanaf de dessus bovenzijde Avant de procéder au raccordement de Verzeker u er van voordat u het appa l’appareil, assurezvous que le réseau raat elektrisch aansluit dat de span... -
Seite 32: Première Mise En Service
DBX 18..27 BASITRONIC ® 8. Première mise en service 8. Eerste inbedrijfstelling Avant de procéder au branchement De warmwaterkraan vóór de elek électrique, remplir le réseau de trische aansluiting meerdere keren conduites et l’appareil avec de l’eau en openen en sluiten om de leidingen en ouvrant lentement et en fermant plu... -
Seite 33: Opérations D'entretien
CLAGE 9. Opérations d’entretien 9. Onderhoudswerkzaamheden Les opérations d‘entretien doivent uni Onderhoudswerkzaamheden mogen quement être effectuées par un centre alleen door een erkende vakman wor technique agréé. den uitgevoerd. Nettoyage et remplacement du Reiniging en vervanging van de filtre dans le raccord filterzeef in het aansluitstuk Le raccord à... -
Seite 34: Nettoyage Et Remplacement Du Filtre En Cas De Montage Apparent
DBX 18..27 BASITRONIC ® 9. Opérations d’entretien 9. Onderhoudswerkzaamheden Nettoyage et remplacement Reiniging en vervanging van de du filtre en cas de montage filterzeef bij montage aan de apparent wand Le raccord à eau froide de cet chauffe- De koudwateraansluiting van de door- eau instantané... -
Seite 35: Environnement Et Recyclage
CLAGE 10. Environnement et recyclage 10. Milieu en recycling Ce produit a été fabriqué avec des Uw product is gemaakt van hoogwaar- matériaux et des composants de qualité dige en recyclebare materialen en com- supérieure qui sont réutilisables. Lors ponenten. Bij het afvoeren dient u in acht... - Seite 36 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. Sauf modifications techniques, changements constructifs et erreur ou omission. Technische wijzigingen, wijzigingen van de uitvoering en misverstanden voorbehouden.
