Kapitel 4 Praktische Funktionen
4.3
Mit der Zeichenfeder plotten
Eine im Handel erhältliche Zeichenfeder kann zum Plotten verwendet werden, indem Sie den optionalen Pen-
Adapter verwenden.

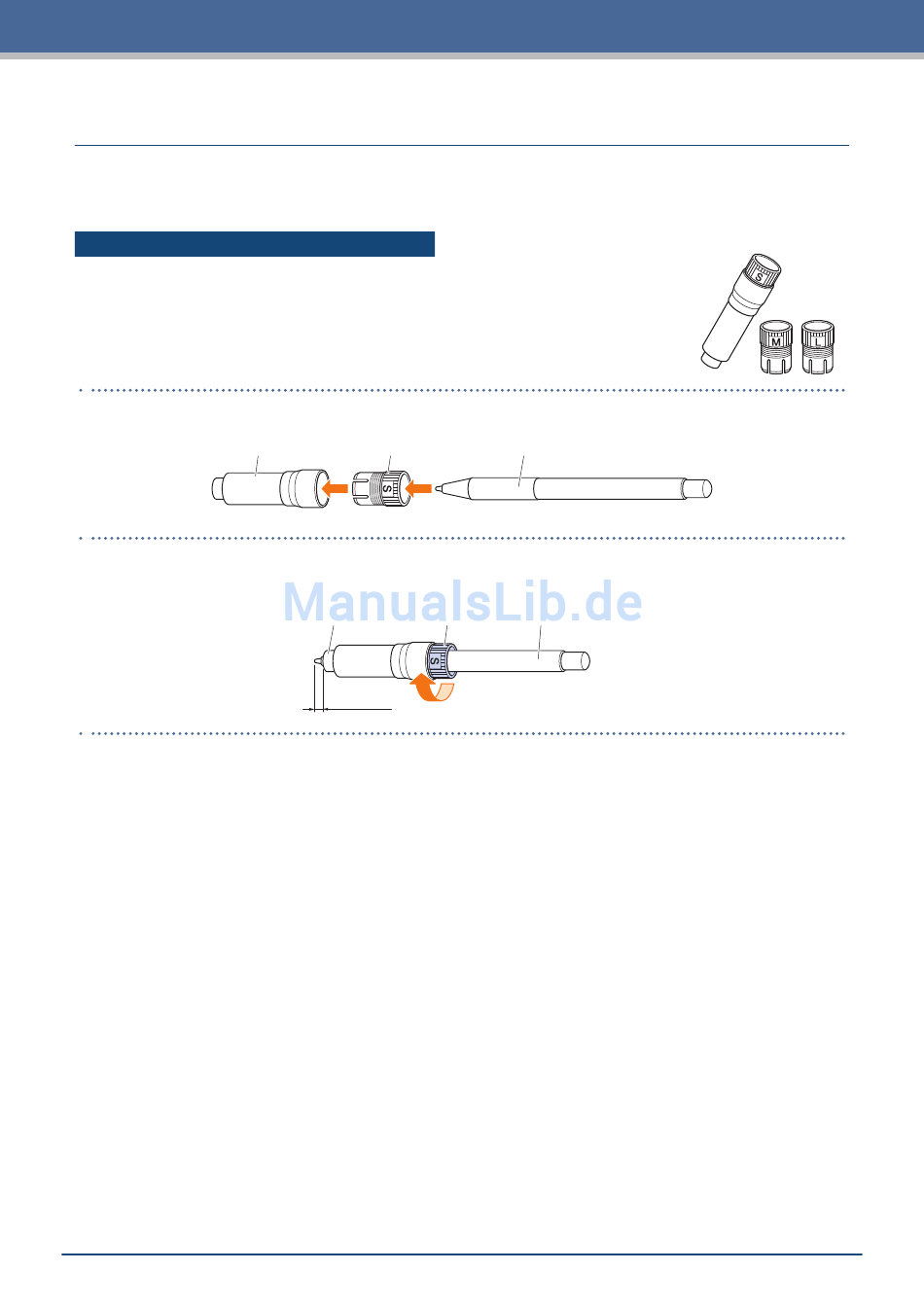

Zeichenfeder im Pen-Adapter einstellen
Das Hauptgehäuse des Pen-Adapters enthält drei Schraubentypen. Verwenden Sie die
Schraube, die sich für die Stärke der verwendeten Zeichenfeder eignet.
S (hellgrau):
φ8 – 9mm
M (dunkelgrau): φ9 – 10,2mm
L (schwarz):
φ10,2 – 11,3mm
1.
Fügen Sie die Zeichenfeder von der Rückseite in den Stifthalter ein.
2.
Passen Sie die Feder so an, dass ihre Spitze um ca. 3 mm über den Pen-Adapter hinausragt, und
drehen Sie die Halteschrauben im Uhrzeigersinn, um die Feder zu befestigen.
4-14
Pen-Adapter
Befestigungsschraube
Pen-Adapter Befestigungsschraube
Ca. 3 mm
Zeichenfeder
Zeichenfeder
