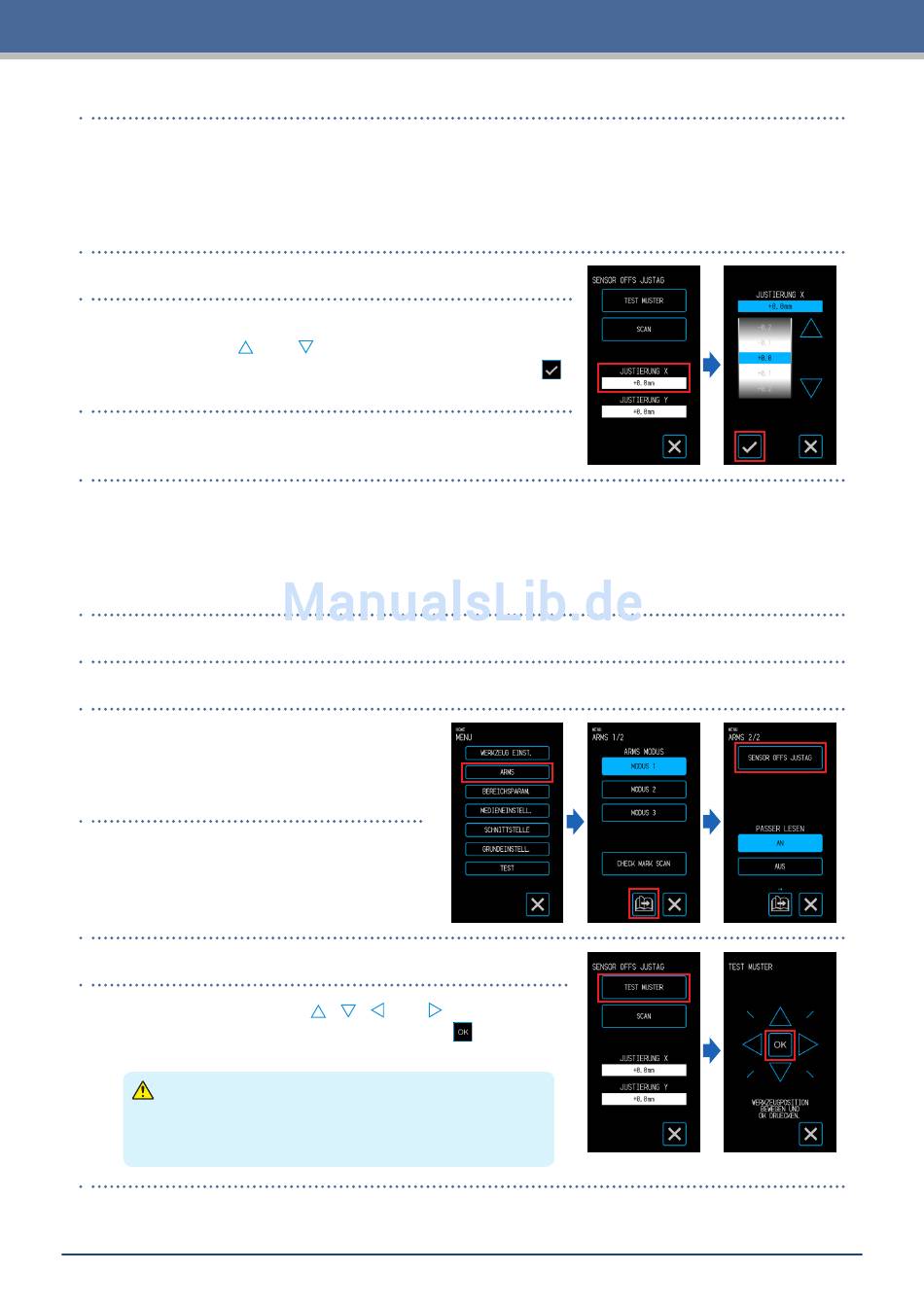

Kapitel 5 Detaillierte Einstellungen
6.
Messen Sie den Abstand des Zulassungszeichens für Vergleichszwecke zum Zulassungszeichen für
Korrektur.
Messen Sie den Abstand zwischen der Mitte jeder Linie.
Bezogen auf das Bild in Schritt 5 unten muss die Korrektur in negativer Richtung für X und Y
vorgenommen werden, sodass die Korrekturwerte für beide Achsen ein negativer Wert sein werden.
7.
Berühren Sie „JUSTIERUNG X".
8.
Geben Sie den in Schritt 5 gemessenen Wert für X ein.
Verwenden Sie „ " und „ ", um den Einstellungswert
auszuwählen und bestätigen Sie die Auswahl mit der Option
(Bestätigen).
9.
Geben Sie auf ähnliche Weise „JUSTIERUNG Y" ein.
Anpassung nach Schneiden des Testmusters (Zulassungszeichen zur Korrektur)
Plotten Sie ein Zulassungszeichen zur Anpassung der Position des Zulassungszeichens und führen Sie die
Anpassung mithilfe dieses Zulassungszeichens durch.
1.
Laden Sie weiße Medien zum Schneiden.
2.
Stellen Sie die Zeichenfeder im Stifthalter ein und wählen Sie eine CONDITION NO. aus.
3.
Öffnen Sie über den Bildschirm „MENU"
den Bildschirm „ARMS 2/2".
4.
Berühren Sie die Option „SENSOR OFFS
JUSTAG".
5.
Berühren Sie das „TEST MUSTER".
6.
Wechseln Sie mithilfe von „ " „ " „ " und „ " zur
Schnittposition des Zulassungszeichens. Wenn
wird, wird das Zulassungszeichen für die Korrektur geplottet.
ACHTUNG
Wenn „OK" berührt wird, werden das Medium und der
Pen-Träger in Bewegung versetzt. Vermeiden Sie jeden
Körperkontakt oder Kontakt mit irgendeinem Gegenstand.
5-20
(OK) berührt
