Kapitel 2 Grundlegende Abläufe
2.6
Vorkehrungen beim Erstellen von Daten
Hinweise zur Schneideausgangsposition

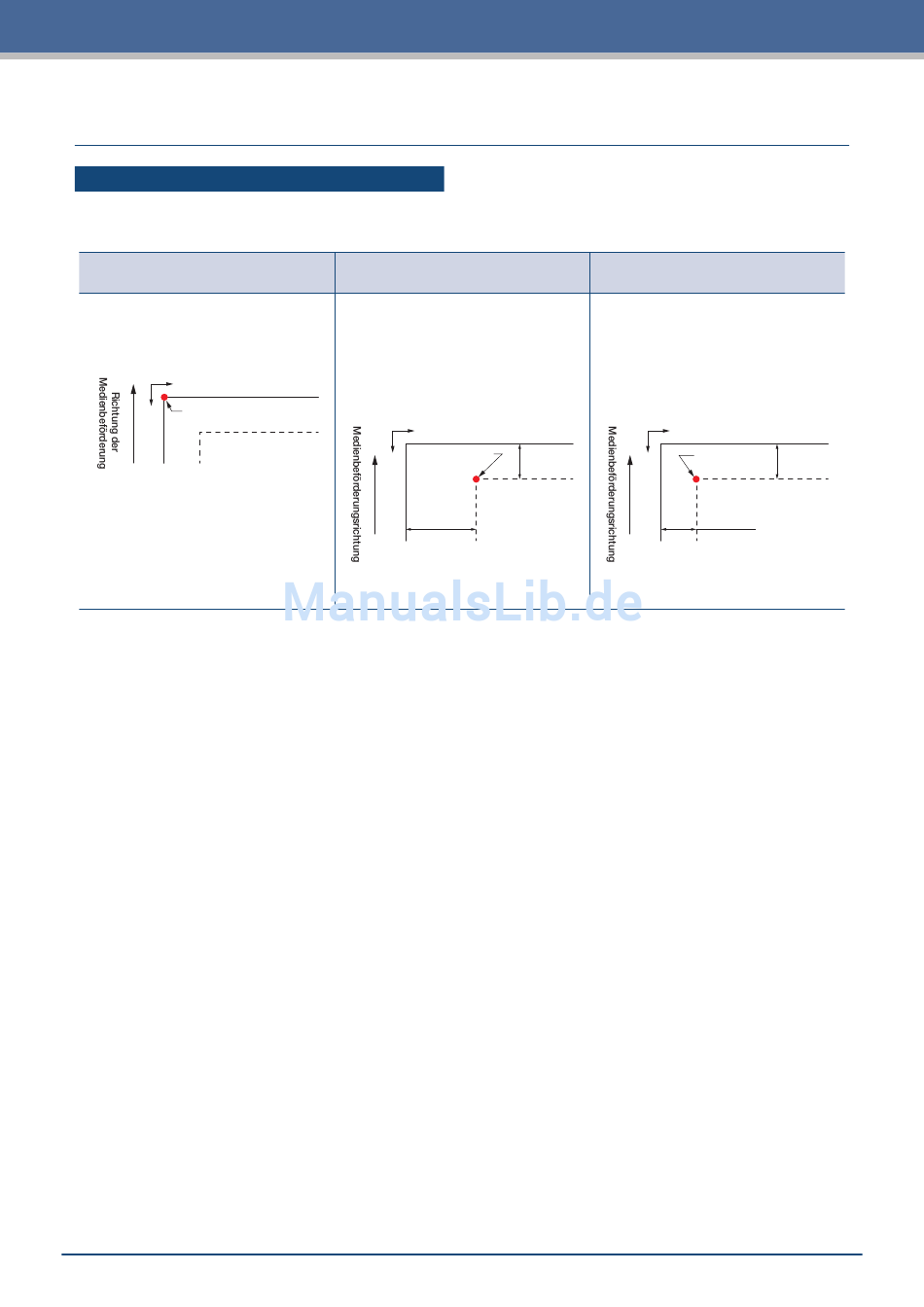

Die Ausgangsposition des Schnitts variiert abhängig von den Einstellungen für „Schnittbereich". Erstellen Sie
Schnittdaten unter Berücksichtigung der folgenden Kriterien:
Neigungskorrektur: Aktiviert
Rand: Normal/Erweitert
Die Ausgangsposition des Schnitts (0,
0) bleibt stets dicht am Scheitelpunkt
der Medienkante, unabhängig von
den Einstellungen der Ränder.
Y
Ausgangsposition
X
des Schnitts
•
Der Schnittbereich zwischen der
Medienkante ca. 5 mm nach von
der Kante nach innen außerhalb
des Schnittbereichs liegt, werden
die Medien in diesem Bereich
auch dann nicht geschnitten, wenn
Schnittdaten vorhanden sind.
•
Weitere Informationen zum Ausgangspunkt des Schnitts beim Scannen von Zulassungszeichen finden Sie
unter „3.3 Drucken und Schneiden nach dem Scanne von Zulassungszeichen".
•
Weitere Informationen zum Ändern des Ausgangspunkts des Schnitts finden Sie unter „4.6 Nach Festlegen
der Schneideposition schneiden".
•
Weitere Informationen zum Ändern der Neigungskorrektur finden Sie unter „3.2 Einfaches Drucken und
Schneiden".
•
Weitere Informationen zum Ändern der Randeinstellungen finden Sie unter „4.7 Erweitern des
Schnittbereichs".
2-12
Neigungskorrektur: Deaktiviert
Rand: Normal
Der Ausgangspunkt des Schnitts
(0, 0) entspricht dem Scheitelpunkt
des tatsächlichen Schnittbereichs.
Der Punkt liegt von der Vorderkante
abgehend ca. 5 mm nach innen
gerichtet und ca. 10 mm von der
linken Kante entfernt.
Y
Ausgangs-punkt
X
des Schnitts
Ca. 10 mm
Neigungskorrektur: Deaktiviert
Rand: Erweitert
Der Ausgangspunkt des Schnitts (0,
0) entspricht dem Scheitelpunkt des
tatsächlichen Schnittbereichs.
Der Punkt liegt von der Vorderkante
abgehend ca. 5 mm nach innen
gerichtet und von der linken Kante
entfernt.
Y
Ausgan-gspunkt
X
Ca. 5 mm
des Schnitts
Ca. 5 mm
Ca. 5 mm
