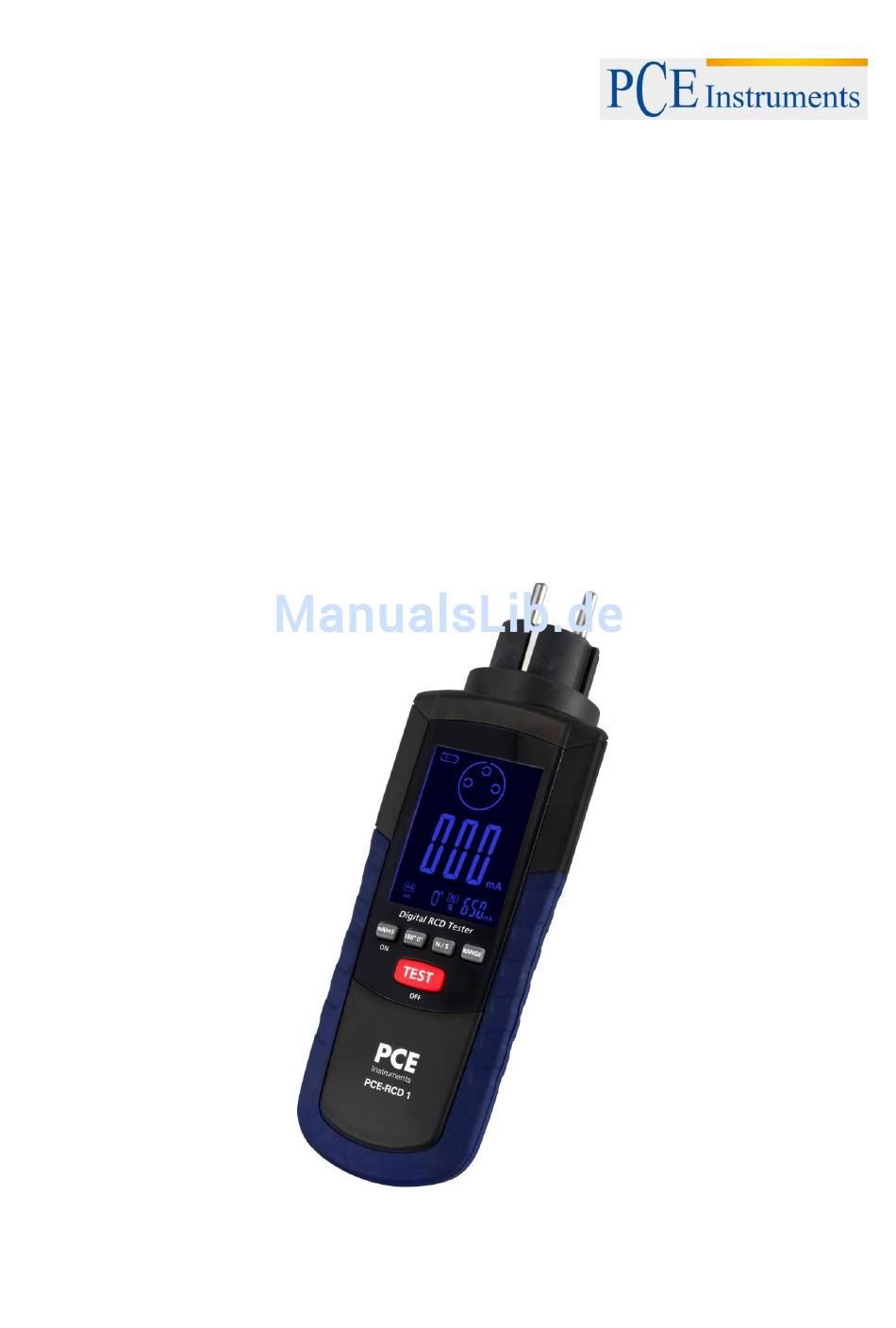

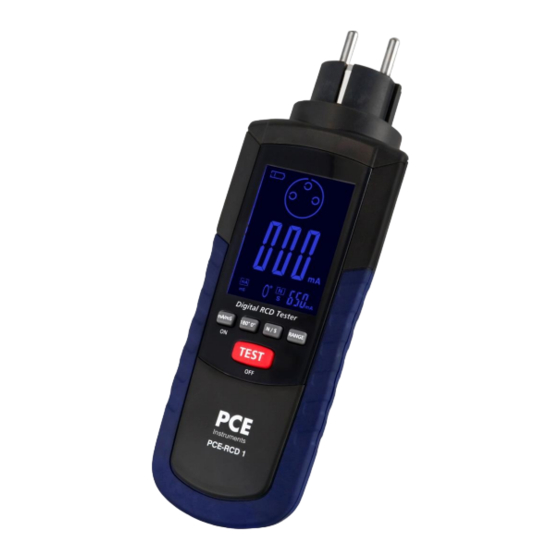

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung RCD-Tester PCE-RCD 1 Version 1.2 21.09.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Betriebsanleitung ...................... 5 RCD-Tester ein- und ausschalten ....................5 Anzeige im Display ......................... 5 Einstellungen vor der Messung ...................... 5 5.3.1 Messgröße .......................... -
Seite 3: Einleitung
Die verschiedenen wählbaren Prüfströme lassen einen sehr flexiblen Einsatz zu. In jeder Hausinstallation sind Fehlerstrom-Schutzeinrichtungen enthalten. Diese unterbrechen die Spannungsversorgung sobald ein Fehlerstrom auftritt. Der RCD-Tester PCE-RCD 1 lässt einen Fehlerstrom fließen und bestimmt, bei welchem Fehlerstrom der RCD reagiert. Weiterhin wird auch die Zeit der Reaktion gemessen. Diese zwei Parameter Auslösestrom und Auslösezeit sind sicherheitsrelevante Kenngrößen eines FI-Schalters. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Erscheint im Display „400 V“, trennen Sie das Gerät sofort von der Steckdose und überprüfen Sie die anliegende Spannung. Die Durchführung einer Messung hat das Auslösen des RCD-Schutzschalters zur Folge. Bitte versichern sich Messung, dass dadurch keinen gefährlichen Beeinträchtigungen kommt. -
Seite 5: Gerätebeschreibung
RCD-Tester ein- und ausschalten Halten Sie die Taste „mA/ms“ ca. zwei Sekunden lang gedrückt um den PCE-RCD 1 einzuschalten. Wird der RCD-Tester im ausgeschalteten Zustand an eine Schuko-Steckdose angeschlossen, wird es automatisch aktiviert. Nach 50 Sekunden ohne Tastendruck wird es automatisch abgeschaltet. Weiterhin kann es auch manuell ausgeschaltet werden, in dem die Taste „Test“... -
Seite 6: Phasenwinkel Des Prüfstroms
BETRIEBSANLEITUNG 5.3.2 Phasenwinkel des Prüfstroms Da die Reaktion der FI-Schalter auch davon abhängt, ob der Fehlerstrom mit der negativen oder positiven Halbwelle auftritt, kann das vor der Messung mit der Taste „180° 0°“ eingestellt werden. „0°“ steht für die positive Halbwelle, „180°“ für die negative. 5.3.3 Selektive oder normale FI-Schalter Mit der Taste „N / S“...
