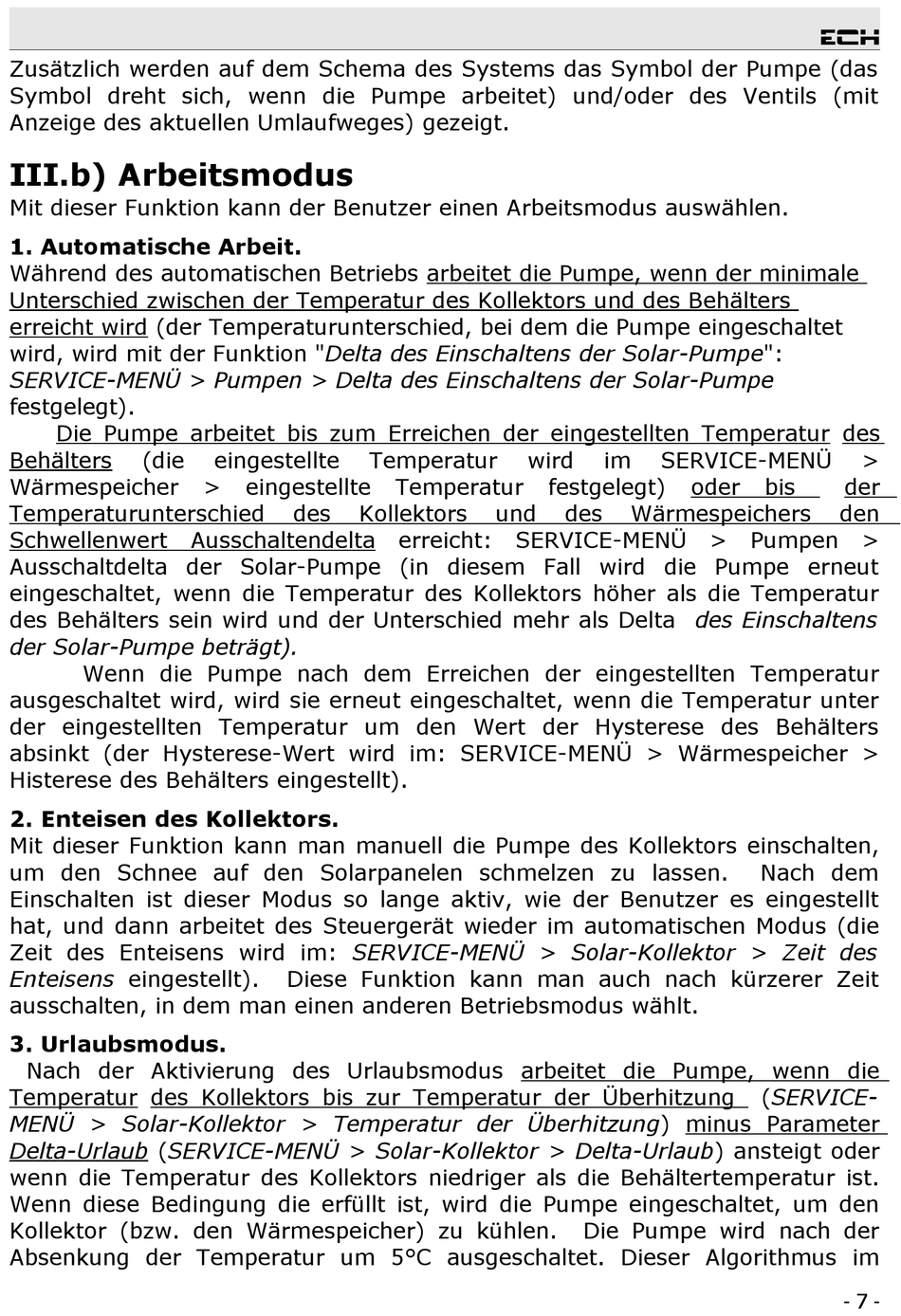

Zusätzlich werden auf dem Schema des Systems das Symbol der Pumpe (das
Symbol dreht sich, wenn die Pumpe arbeitet) und/oder des Ventils (mit
Anzeige des aktuellen Umlaufweges) gezeigt.
III.b) Arbeitsmodus
Mit dieser Funktion kann der Benutzer einen Arbeitsmodus auswählen.
1. Automatische Arbeit.
Während des automatischen Betriebs arbeitet die Pumpe, wenn der minimale
Unterschied zwischen der Temperatur des Kollektors und des Behälters
erreicht wird (der Temperaturunterschied, bei dem die Pumpe eingeschaltet
wird, wird mit der Funktion "Delta des Einschaltens der Solar-Pumpe":
SERVICE-MENÜ > Pumpen > Delta des Einschaltens der Solar-Pumpe
festgelegt).
Die Pumpe arbeitet bis zum Erreichen der eingestellten Temperatur des
Behälters
(die
Wärmespeicher
Temperaturunterschied
Schwellenwert
Ausschaltdelta der Solar-Pumpe (in diesem Fall wird die Pumpe erneut
eingeschaltet, wenn die Temperatur des Kollektors höher als die Temperatur
des Behälters sein wird und der Unterschied mehr als Delta des Einschaltens
der Solar-Pumpe beträgt).
Wenn die Pumpe nach dem Erreichen der eingestellten Temperatur
ausgeschaltet wird, wird sie erneut eingeschaltet, wenn die Temperatur unter
der eingestellten Temperatur um den Wert der Hysterese des Behälters
absinkt (der Hysterese-Wert wird im: SERVICE-MENÜ > Wärmespeicher >
Histerese des Behälters eingestellt).
2. Enteisen des Kollektors.
Mit dieser Funktion kann man manuell die Pumpe des Kollektors einschalten,
um den Schnee auf den Solarpanelen schmelzen zu lassen.
Einschalten ist dieser Modus so lange aktiv, wie der Benutzer es eingestellt
hat, und dann arbeitet des Steuergerät wieder im automatischen Modus (die
Zeit des Enteisens wird im: SERVICE-MENÜ > Solar-Kollektor > Zeit des
Enteisens eingestellt).
ausschalten, in dem man einen anderen Betriebsmodus wählt.
3. Urlaubsmodus.
Nach der Aktivierung des Urlaubsmodus arbeitet die Pumpe, wenn die
Temperatur des Kollektors bis zur Temperatur der Überhitzung
MENÜ > Solar-Kollektor > Temperatur der Überhitzung) minus Parameter
Delta-Urlaub (SERVICE-MENÜ > Solar-Kollektor > Delta-Urlaub) ansteigt oder
wenn die Temperatur des Kollektors niedriger als die Behältertemperatur ist.
Wenn diese Bedingung die erfüllt ist, wird die Pumpe eingeschaltet, um den
Kollektor (bzw. den Wärmespeicher) zu kühlen.
Absenkung der Temperatur um 5°C ausgeschaltet. Dieser Algorithmus im
eingestellte
>
eingestellte
des
Kollektors
Ausschaltendelta erreicht: SERVICE-MENÜ > Pumpen
Diese Funktion kann man auch nach kürzerer Zeit
Temperatur
wird
Temperatur
und
im
SERVICE-MENÜ
festgelegt)
oder
des
Wärmespeichers
Die Pumpe wird nach der
ech
>
bis
der
den
>
Nach dem
(SERVICE-
- 7 -
