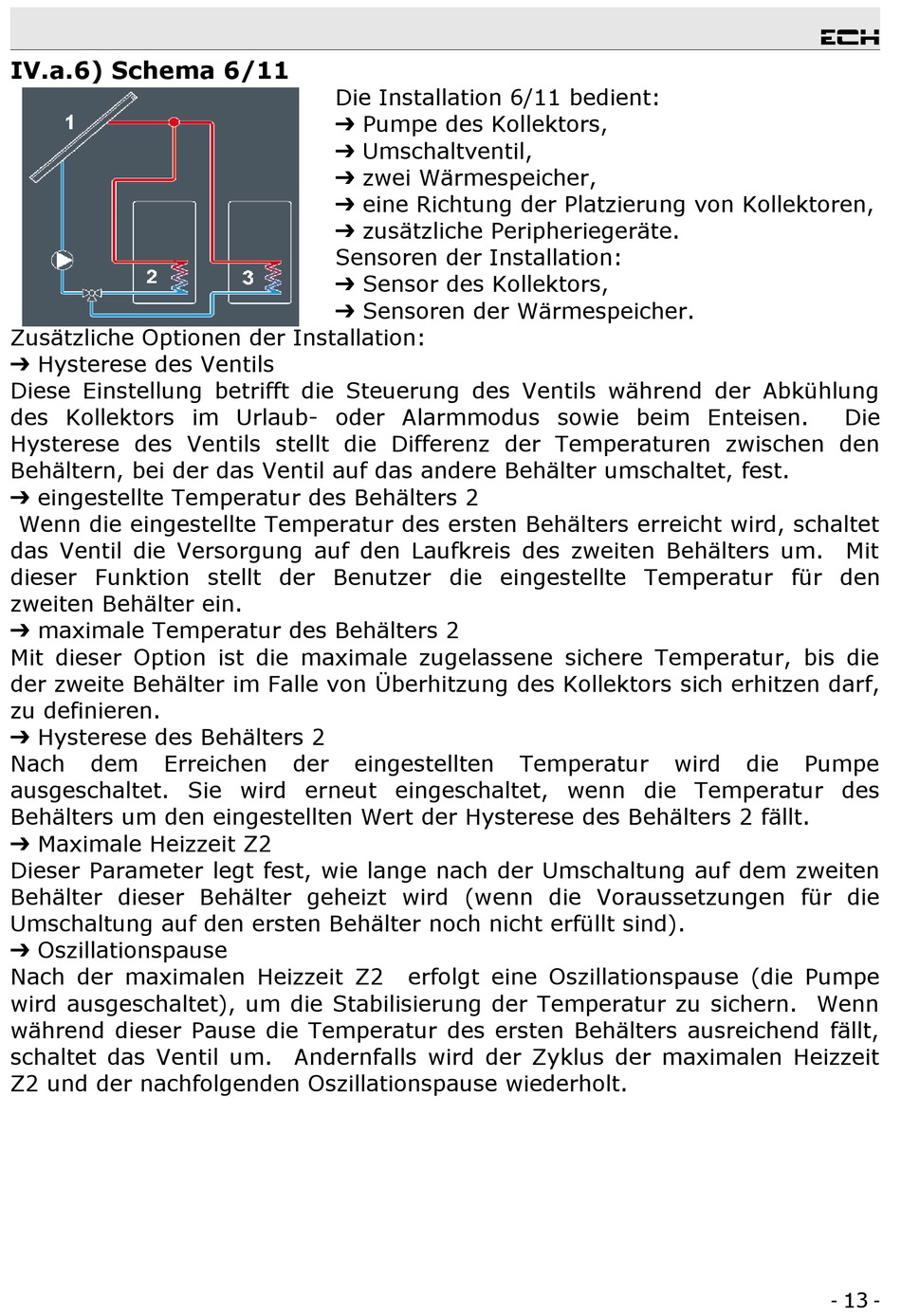

IV.a.6) Schema 6/11
Zusätzliche Optionen der Installation:
➔ Hysterese des Ventils
Diese Einstellung betrifft die Steuerung des Ventils während der Abkühlung
des Kollektors im Urlaub- oder Alarmmodus sowie beim Enteisen.
Hysterese des Ventils stellt die Differenz der Temperaturen zwischen den
Behältern, bei der das Ventil auf das andere Behälter umschaltet, fest.
➔ eingestellte Temperatur des Behälters 2
Wenn die eingestellte Temperatur des ersten Behälters erreicht wird, schaltet
das Ventil die Versorgung auf den Laufkreis des zweiten Behälters um. Mit
dieser Funktion stellt der Benutzer die eingestellte Temperatur für den
zweiten Behälter ein.
➔ maximale Temperatur des Behälters 2
Mit dieser Option ist die maximale zugelassene sichere Temperatur, bis die
der zweite Behälter im Falle von Überhitzung des Kollektors sich erhitzen darf,
zu definieren.
➔ Hysterese des Behälters 2
Nach
dem
Erreichen
ausgeschaltet. Sie wird erneut eingeschaltet, wenn die Temperatur des
Behälters um den eingestellten Wert der Hysterese des Behälters 2 fällt.
➔ Maximale Heizzeit Z2
Dieser Parameter legt fest, wie lange nach der Umschaltung auf dem zweiten
Behälter dieser Behälter geheizt wird (wenn die Voraussetzungen für die
Umschaltung auf den ersten Behälter noch nicht erfüllt sind).
➔ Oszillationspause
Nach der maximalen Heizzeit Z2
wird ausgeschaltet), um die Stabilisierung der Temperatur zu sichern. Wenn
während dieser Pause die Temperatur des ersten Behälters ausreichend fällt,
schaltet das Ventil um. Andernfalls wird der Zyklus der maximalen Heizzeit
Z2 und der nachfolgenden Oszillationspause wiederholt.
Die Installation 6/11 bedient:
➔ Pumpe des Kollektors,
➔ Umschaltventil,
➔ zwei Wärmespeicher,
➔ eine Richtung der Platzierung von Kollektoren,
➔ zusätzliche Peripheriegeräte.
Sensoren der Installation:
➔ Sensor des Kollektors,
➔ Sensoren der Wärmespeicher.
der
eingestellten
erfolgt eine Oszillationspause (die Pumpe
Temperatur
wird
ech
Die
die
Pumpe
- 13 -
