- Seite 2 Übereinstimmungsdeklaration Nr. 26/2008 Wir, die Firma TECH, ul. St. Batorego 14, 34-120 Andrychów, deklarieren mit voller Verantwortung, dass der von uns produzierte Thermoregler ST-21, 230V, 50Hz die Anforderungen der Verordnung des Ministers für Arbeit und Sozialpolitik August Jahres 2007 Einführung der Festlegungen der Niederspannungsrichtlinie (LVD) 2007/95/EG vom 16.01.2007 (Gesetzblatt Nr.
- Seite 3 ACHTUNG! LEKTRISCHES ERÄT UNTER PANNUNG Vor der Durchführung irgendwelcher Handlungen an der Stromversorgung (Anschluss der Kabel, Installation der Geräte usw.) ist sicherzustellen, dass die Steuerung nicht an das Stromnetz angeschlossen ist! Die Montage ist von einer Person auszuführen, die über entsprechende Fachkenntnisse verfügt und zur Ausübung dieser Arbeiten berechtigt ist.
-
Seite 5: Beschreibung Des Steuergeräts

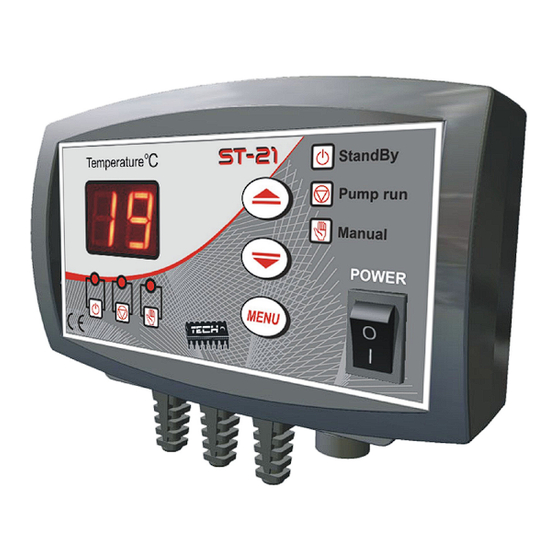

MENU UND FREIGABE DER STROMVERSOR EINSTELLUNGEN GUNG SENSOR PUMPE Funktionsprinzip Regler ST-21 ist zur Steuerung der Umlaufpumpe in der Heizungsinstalation bestimmt. Aufgabe Reglers ist: Einschalten der Pumpe, wenn die Temperatur den eingestellten Wert überschreitet, sowie ihr Ausschalten, wenn der Ofen abkühlt (durch Erlöschen). -
Seite 6: Bedienung Des Reglers
Bedienung des Reglers Die eingestellte Temperatur wird durch Drücken der PLUS- und MINUS-TASTE im Bereich von 5 bis 98 ° C geändert. Ein paar Sekunden nach der vorgegebenen Änderung speichert das Display die Änderung (blinkt) und dann wird wieder die aktuelle Sensortemperatur sichtbar. -
Seite 7: Service-Einstellungen
Temperatur von 60C und der Rückkehr in den Stillstand erfolgt nach der Temperatursenkung 57°C). Service-Einstellungen Um in den Service-Modus des Steuergerätes zu gelangen, ist die Taste netzschalter auf die Position 0 einzustellen, dann die MENU- Taste zu drücken , und während sie gedrückt bleibt, die Taste netzschalter auf die Position 1 zu schalten. - Seite 8 2. Frostschutz Mit dieser Option wird die eingestellte Aktivität der Funktion des Frostschutz eingestellt: 0 – ausgeschaltet, – eingeschaltet. 3. Antistopp Mit dieser Option wird die Aktivität der Funktion Antistopp eingestellt: 0 – ausgeschaltet, – eingeschaltet. 4. Die Mindestschwelle für das Einschalten der Pumpe Diese Option ist nur verfügbar, wenn das ausgewählte Gerät auf die Thermostat-Funktion eingestellt ist.
-
Seite 9: Montage
Montage Montagearbeiten sollen einer Person entsprechenden Befugnis für Elektrik ausgeführt werden! Der Sensor sollte an dem Ausgang des Kessels mit einer Schelle angebracht äußeren Faktoren einem Isolierband isoliert werden (darf nicht in eine Flüssigkeit getaucht werden). Das Netzkabel der Pumpe muss wie folgt angeschlossen werden: blau und braun - 230V, gelb - grün (Schutzleiter) sollte mit Masse verbunden werden. - Seite 10 Anschlussschema der Pumpe PE- ERDUNG (GELB-GRÜN) N- NEUTRALLEITER (BLAU) L- PHASE (BRAUN) Die Sorge um die Umwelt ist für uns sehr wichtig. Das Bewusstsein, dass wir elektronische Geräte produzieren, verpflichtet uns zu sicherem (für Natur) Recycling von gebrauchten Elementen und elektronischen Geräten. Im Zusammenhang damit, hat unsere Firma eine Registriernummer Umweltschutzhauptinspektoren bekommen.
- Seite 11 URL: www.techsterowniki.pl Kundenservice: serwis@techsterowniki.pl GARANTIEKARTE Die Firma TECH garantiert dem Käufer die korrekte Funktion des Gerätes über einen Zeitraum von 24 Monaten ab dem Kaufdatum. Der Garant verpflichtet sich zur kostenlosen Reparatur des Gerätes, wenn der Produzent für die Mängel haftet.
