7 Elektroinstallation
> Schließen Sie die Stromversorgung für die Elektro-
Zusatzheizung an (1).
> Schließen Sie die Elektro-Zusatzheizung selbst an (2).

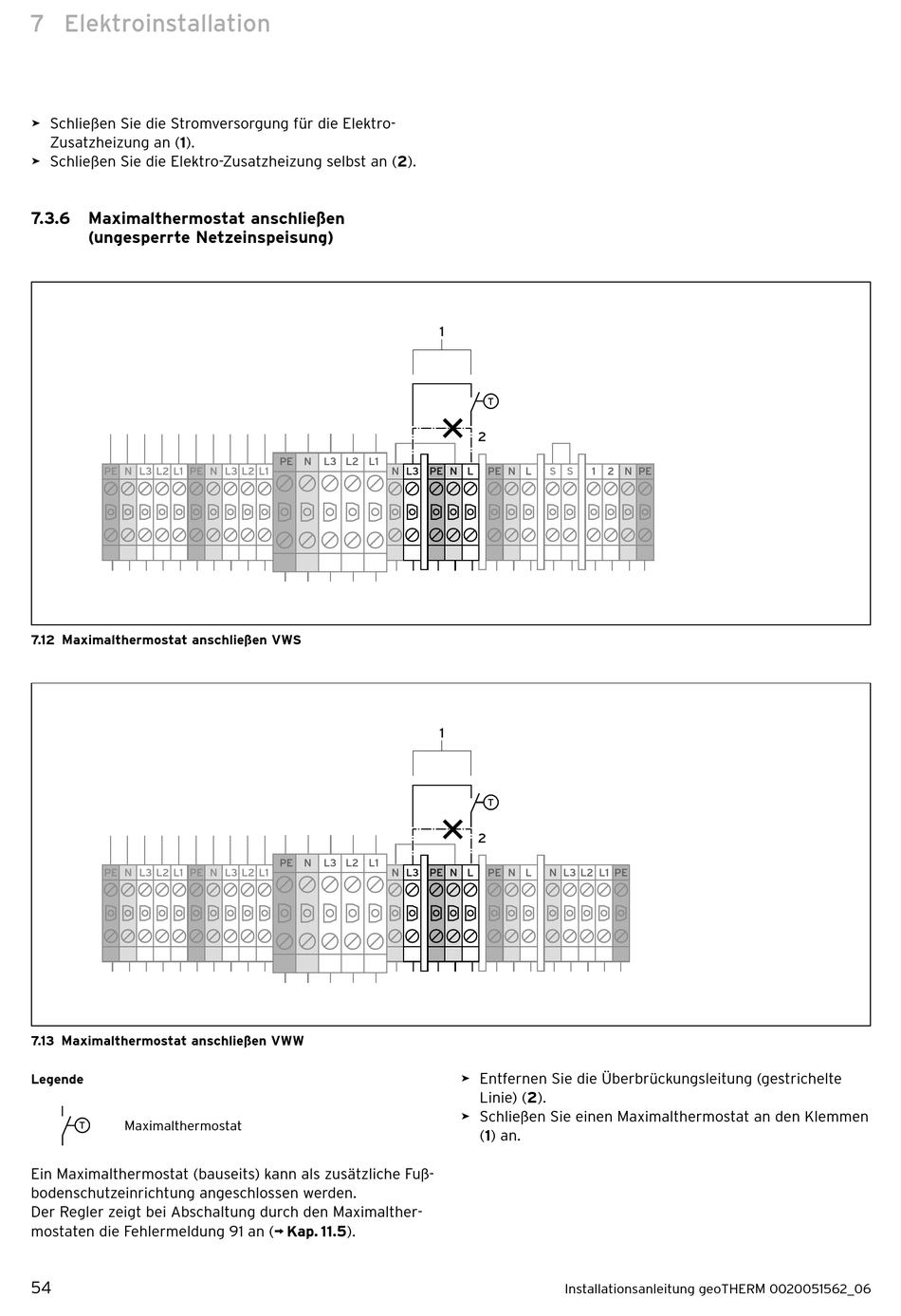

7.3.6 Maximalthermostat anschließen
(ungesperrte Netzeinspeisung)
PE N L3 L2 L1 PE
7.12 Maximalthermostat anschließen VWS
PE N L3 L2 L1 PE
7.13 Maximalthermostat anschließen VWW
Legende
Maximalthermostat
T
Ein Maximalthermostat (bauseits) kann als zusätzliche Fuß-
bodenschutzeinrichtung angeschlossen werden.
Der Regler zeigt bei Abschaltung durch den Maximalther-
mostaten die Fehlermeldung 91 an (¬ Kap. 11.5).
54
PE N L3 L2 L1
N L3 L2 L1
PE N L3 L2 L1
N L3 L2 L1
1
T
2
N L3 PE N L PE N L S S
1
T
2
N L3 PE N L PE N L N
> Entfernen Sie die Überbrückungsleitung (gestrichelte
Linie) (2).
> Schließen Sie einen Maximalthermostat an den Klemmen
(1) an.
1 2 N PE
L3 L2 L1 PE
