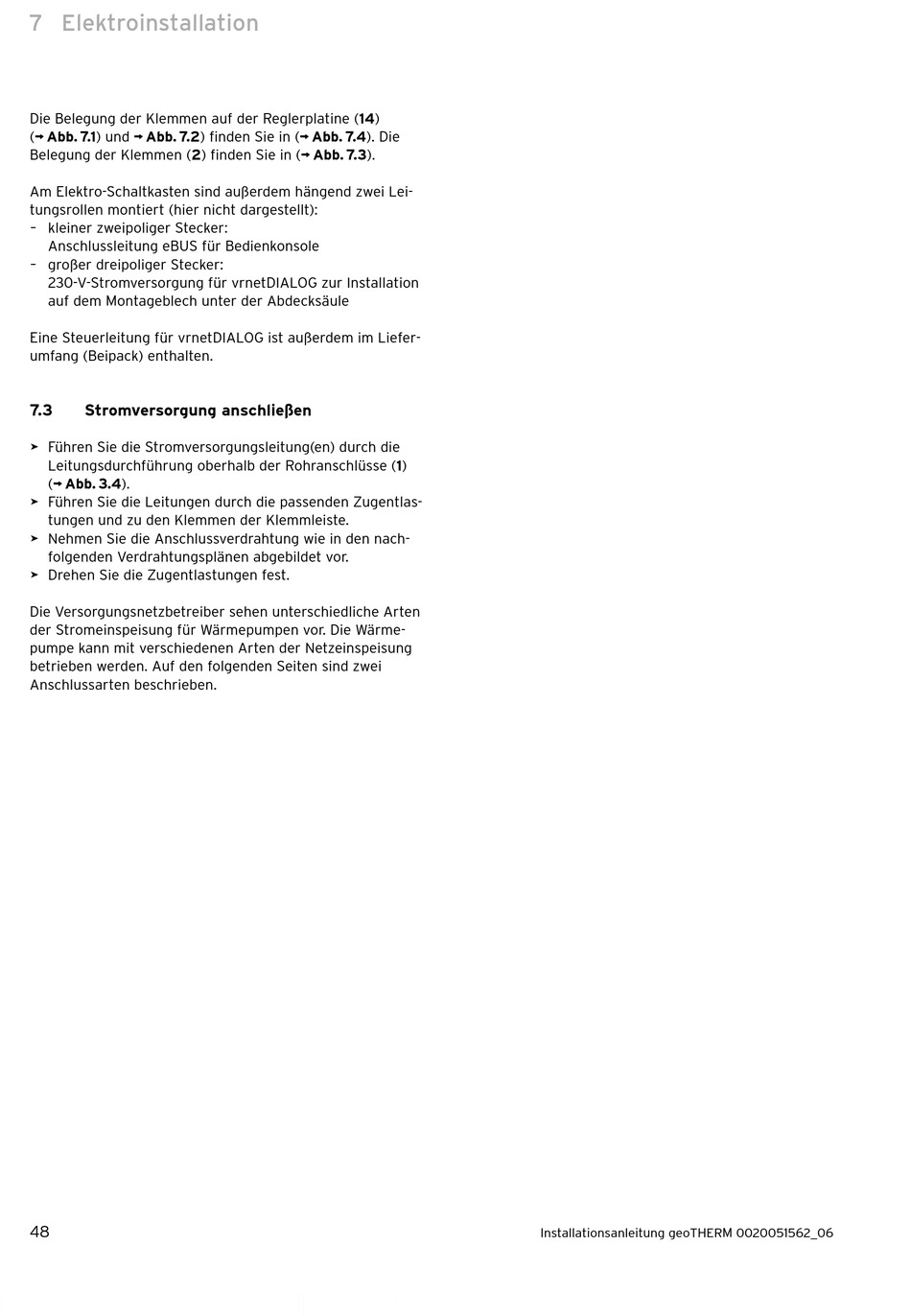

Elektroinstallation
Die Belegung der Klemmen auf der Reglerplatine (14)
(¬ Abb. 7.1) und ¬ Abb. 7.2) finden Sie in (¬ Abb. 7.4). Die
Belegung der Klemmen (2) finden Sie in (¬ Abb. 7.3).
Am Elektro-Schaltkasten sind außerdem hängend zwei Lei-
tungsrollen montiert (hier nicht dargestellt):
– kleiner zweipoliger Stecker:
Anschlussleitung eBUS für Bedienkonsole
– großer dreipoliger Stecker:
230-V-Stromversorgung für vrnetDIALOG zur Installation
auf dem Montageblech unter der Abdecksäule
Eine Steuerleitung für vrnetDIALOG ist außerdem im Liefer-
umfang (Beipack) enthalten.
7.3
Stromversorgung anschließen
> Führen Sie die Stromversorgungsleitung(en) durch die
Leitungsdurchführung oberhalb der Rohranschlüsse (1)
(¬ Abb. 3.4).
> Führen Sie die Leitungen durch die passenden Zugentlas-
tungen und zu den Klemmen der Klemmleiste.
> Nehmen Sie die Anschlussverdrahtung wie in den nach-
folgenden Verdrahtungsplänen abgebildet vor.
> Drehen Sie die Zugentlastungen fest.
Die Versorgungsnetzbetreiber sehen unter schiedliche Arten
der Stromeinspeisung für Wärme pum pen vor. Die Wärme-
pumpe kann mit verschiedenen Arten der Netzeinspeisung
betrieben werden. Auf den folgenden Seiten sind zwei
Anschlussarten beschrieben.
