Elektro-Schaltkasten Vws Und Vww 380/2 - Vaillant geoTHERM Installationsanleitung

15
14
13
12
11
10
9
8

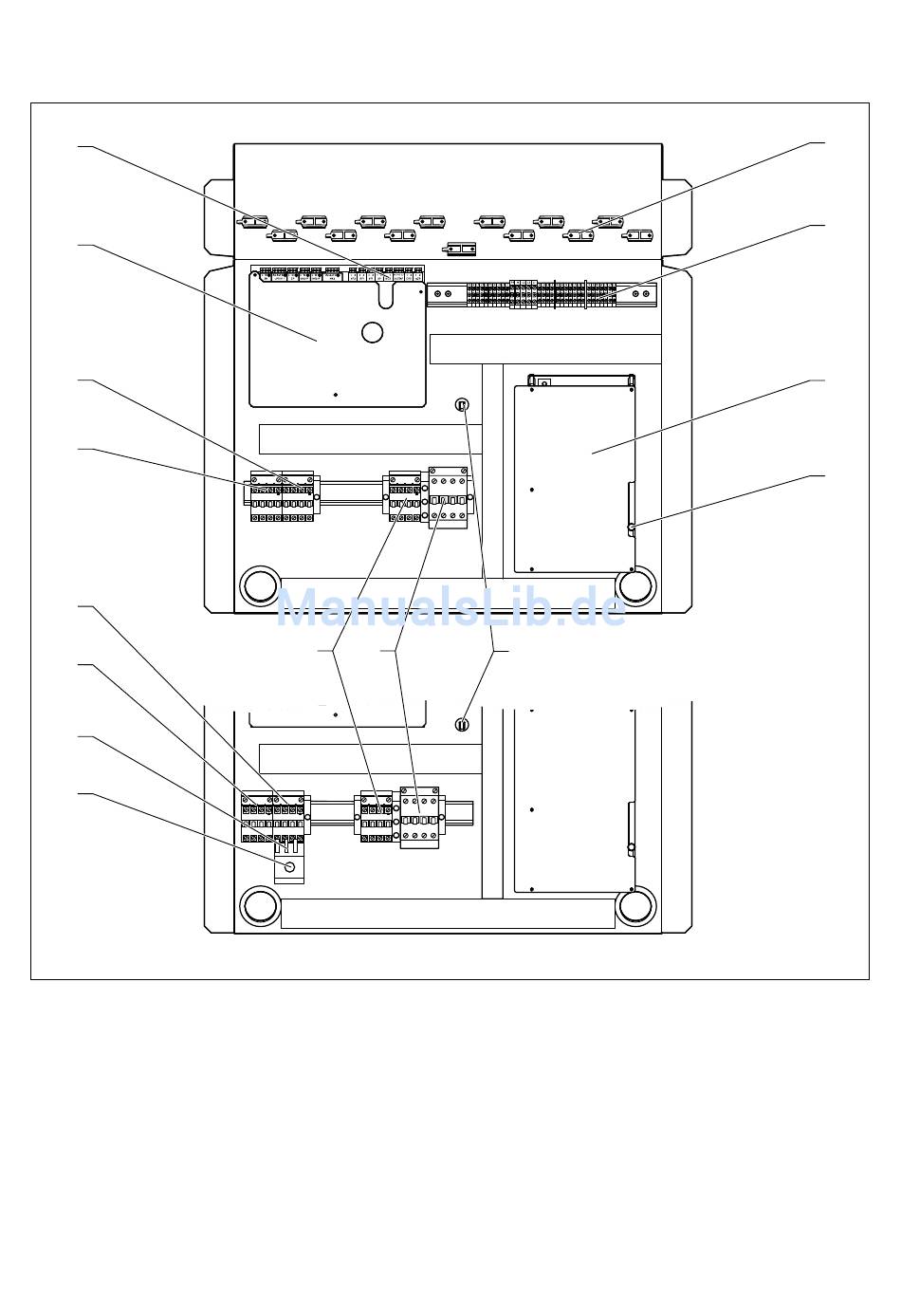

7.2 Elektro-Schaltkasten VWS und VWW 380/2 - 460/2

Legende
1 Zugentlastungen
2 Anschlussklemmen Stromversorgung
3 Anlaufstrombegrenzer
4 LEDs: grün = Spannungsversorgung, gelb = Kompressormotor
rot = Fehleranzeige
5 Ersatzsicherung Anlaufstrombegrenzer
6 Protektorschütz Kompressor
7 Schütz für externe Elektro-Zusatzheizung
8 Nur VWW: Einstellknopf für Überstrom Brunnenpumpe
Installationsanleitung geoTHERM 0020051562_06
A1 A2 A1 A2 A1 A2
L1 L2 L3 L1 L2 L3 L1 L2 L3
T1 T2 T3 T1 T2 T3 T1 T2 T3
7 6
A1
PE
A1 A2 A1 A2 A1 A2
L1 L2 L3
L1 L2 L3 L1 L2 L3 L1 L2 L3
T1 T2 T3
T1 T2 T3 T1 T2 T3 T1 T2 T3
A1 A2
PE
L1 L2 L3
T1 T2 T3
5
A2
9 Nur VWW: Thermisches Überstromrelais
10 Nur VWW: Ansteuerschütz Brunnenpumpe
11 Nur VWW: Protektorschütz Brunnenpumpe mit Überstromrelais
(Motorschutz)
12 Nur VWS: Ansteuerschütz Solepumpe
13 Nur VWS: Protektorschütz Solepumpe
14 Reglerplatine
15 Anschlussleiste für Sensoren und externe Komponenten
Elektroinstallation 7
1
2
3
4
