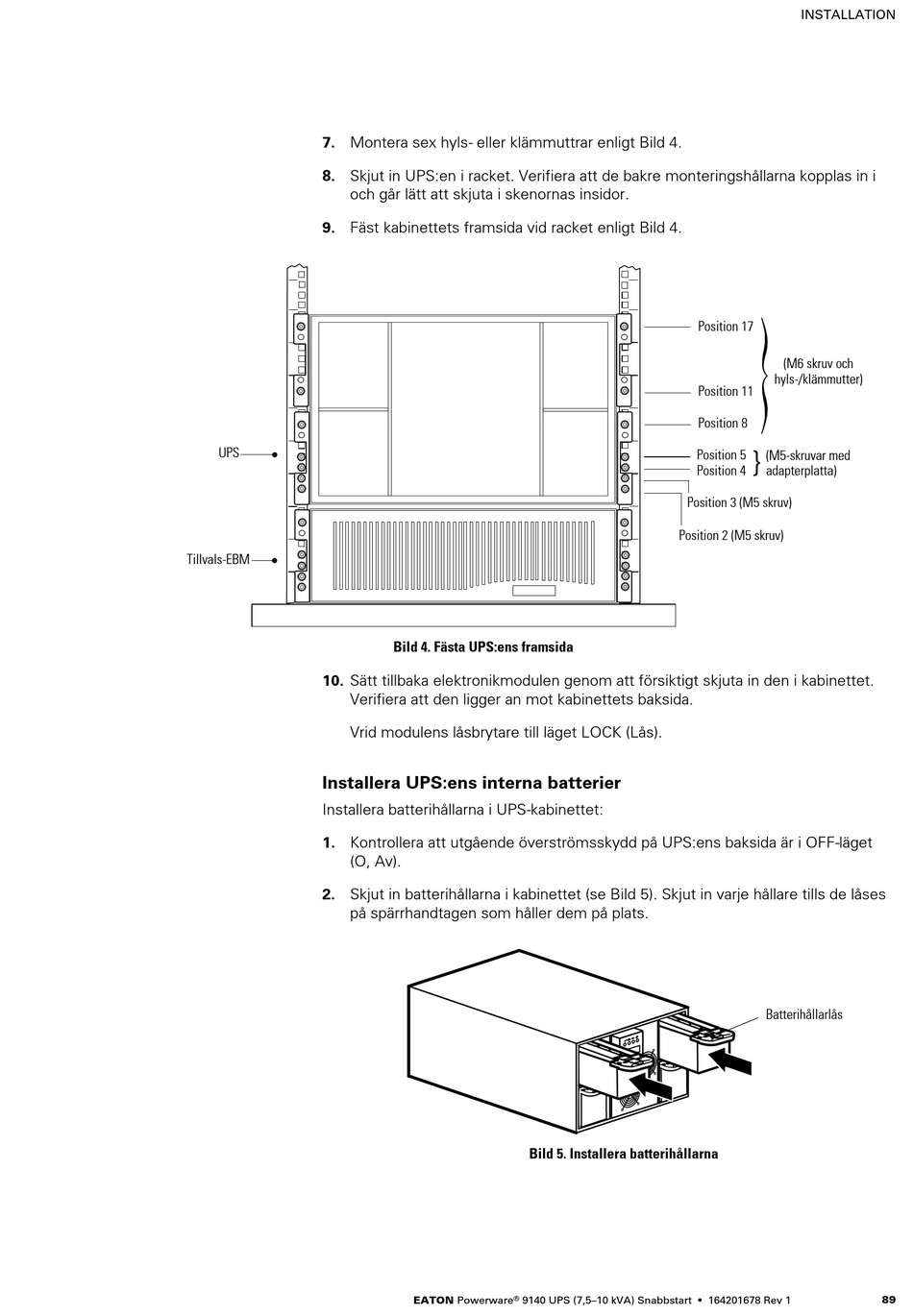

7. Montera sex hyls- eller klämmuttrar enligt Bild 4.
8. Skjut in UPS:en i racket. Verifiera att de bakre monteringshållarna kopplas in i
och går lätt att skjuta i skenornas insidor.
9. Fäst kabinettets framsida vid racket enligt Bild 4.
UPS
Tillvals-EBM
10. Sätt tillbaka elektronikmodulen genom att försiktigt skjuta in den i kabinettet.
Verifiera att den ligger an mot kabinettets baksida.
Vrid modulens låsbrytare till läget LOCK (Lås).

Installera UPS:ens interna batterier

Installera batterihållarna i UPS-kabinettet:
1. Kontrollera att utgående överströmsskydd på UPS:ens baksida är i OFF-läget
(O, Av).
2. Skjut in batterihållarna i kabinettet (se Bild 5). Skjut in varje hållare tills de låses
på spärrhandtagen som håller dem på plats.
Bild 4. Fästa UPS:ens framsida
Bild 5. Installera batterihållarna
®
EATON Powerware 9140 UPS (7,5–10 kVA) Snabbstart
INSTALLATION
Position 17
(M6 skruv och
hyls-/klämmutter)
Position 11
Position 8
Position 5 } (M5-skruvar med
Position 4 adapterplatta)
Position 3 (M5 skruv)
Position 2 (M5 skruv)
Batterihållarlås
S
