EATON Zasilacz UPS Powerware
Aby zainstalowa komplet szyn do zasilacza UPS:
UWAGA
Zasilacz UPS zajmuje pozycje od 1 do 18 (patrz Rysunek 4 na stronie 60).
1. Za pomoc dwu rub maszynowych M5 oraz p ytki przej ciowej zamocowa szyn
do przedniej cz ci szafy (patrz Rysunek 4 na stronie 60).
2. Przymocowa szyn do ty u szafy czterema rubami maszynowymi M5,
korzystaj c z p ytki przej ciowej (patrz Rysunek 1).
Powtórzy czynno ci od 1 i 2 dla drugiej szyny.
3.
Dolna cz szafy lub
górna cz innego modu u

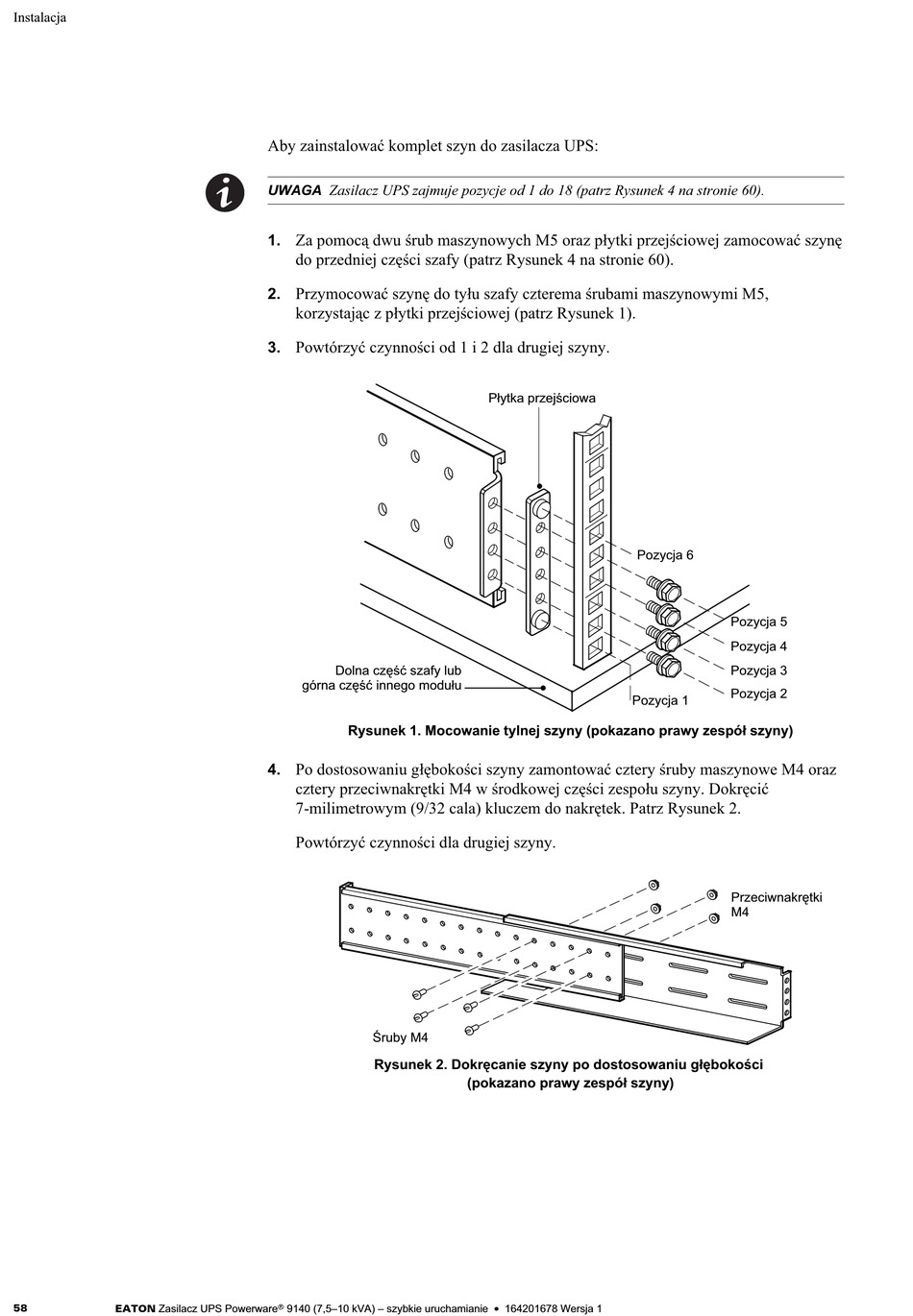

Rysunek 1. Mocowanie tylnej szyny (pokazano prawy zespó szyny)
Po dostosowaniu g boko ci szyny zamontowa cztery ruby maszynowe M4 oraz
4.
cztery przeciwnakr tki M4 w rodkowej cz ci zespo u szyny. Dokr ci
7-milimetrowym (9/32 cala) kluczem do nakr tek. Patrz Rysunek 2.
Powtórzy czynno ci dla drugiej szyny.
ruby M4
Rysunek 2. Dokr canie szyny po dostosowaniu g boko ci
®
9140 (7,5–10 kVA) – szybkie uruchamianie
P ytka przej ciowa
Pozycja 6
Pozycja 1
(pokazano prawy zespó szyny)
