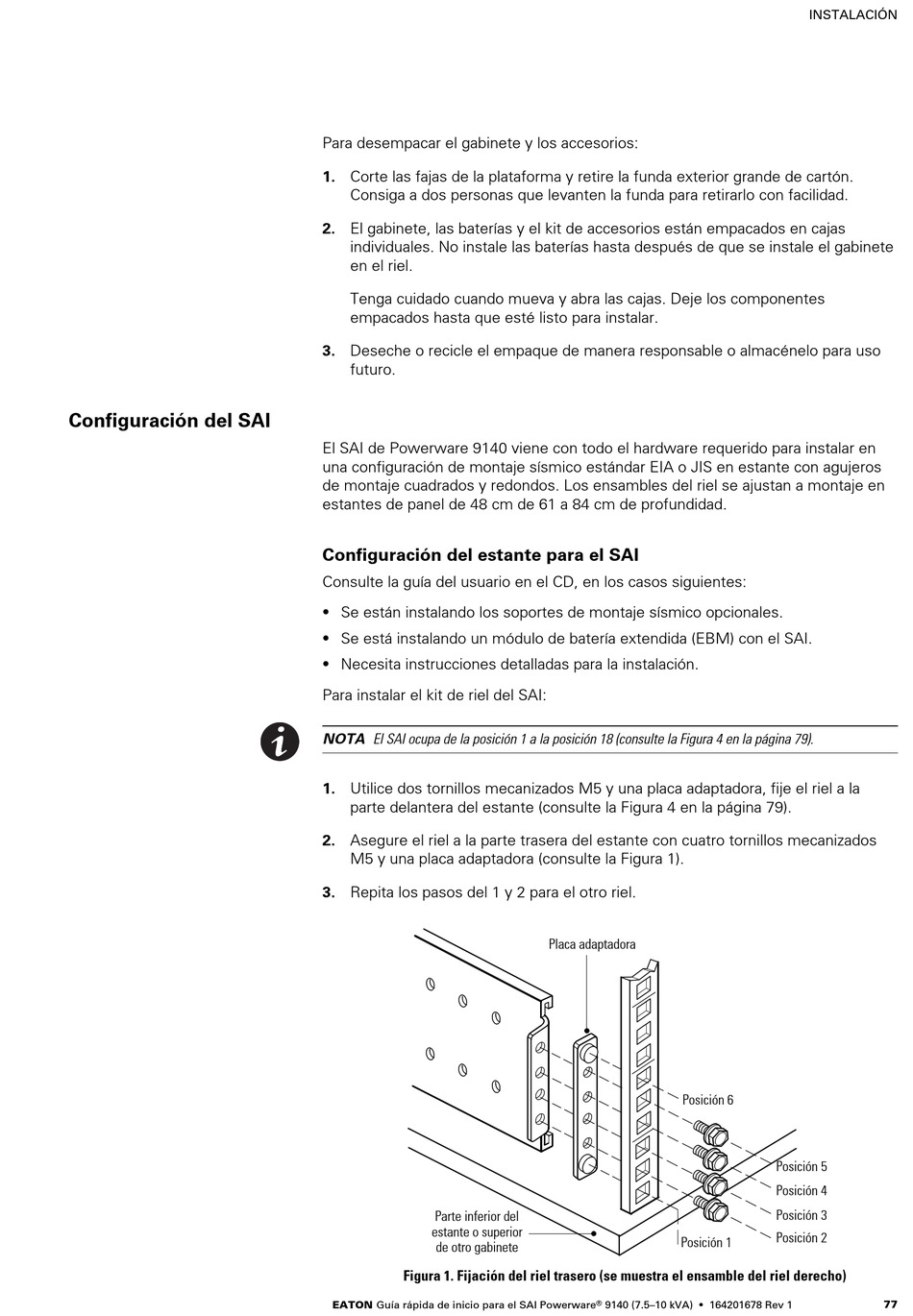

Configuración del SAI
Para desempacar el gabinete y los accesorios:
1. Corte las fajas de la plataforma y retire la funda exterior grande de cartón.
Consiga a dos personas que levanten la funda para retirarlo con facilidad.
2. El gabinete, las baterías y el kit de accesorios están empacados en cajas
individuales. No instale las baterías hasta después de que se instale el gabinete
en el riel.
Tenga cuidado cuando mueva y abra las cajas. Deje los componentes
empacados hasta que esté listo para instalar.
3. Deseche o recicle el empaque de manera responsable o almacénelo para uso
futuro.
El SAI de Powerware 9140 viene con todo el hardware requerido para instalar en
una configuración de montaje sísmico estándar EIA o JIS en estante con agujeros
de montaje cuadrados y redondos. Los ensambles del riel se ajustan a montaje en
estantes de panel de 48 cm de 61 a 84 cm de profundidad.
Configuración del estante para el SAI
Consulte la guía del usuario en el CD, en los casos siguientes:
S
Se están instalando los soportes de montaje sísmico opcionales.
S
Se está instalando un módulo de batería extendida (EBM) con el SAI.
S
Necesita instrucciones detalladas para la instalación.
Para instalar el kit de riel del SAI:
NOTA El SAI ocupa de la posición 1 a la posición 18 (consulte la Figura 4 en la página 79).
1. Utilice dos tornillos mecanizados M5 y una placa adaptadora, fije el riel a la
parte delantera del estante (consulte la Figura 4 en la página 79).
2. Asegure el riel a la parte trasera del estante con cuatro tornillos mecanizados
M5 y una placa adaptadora (consulte la Figura 1).
3. Repita los pasos del 1 y 2 para el otro riel.
Parte inferior del
estante o superior
de otro gabinete
Figura 1. Fijación del riel trasero (se muestra el ensamble del riel derecho)
