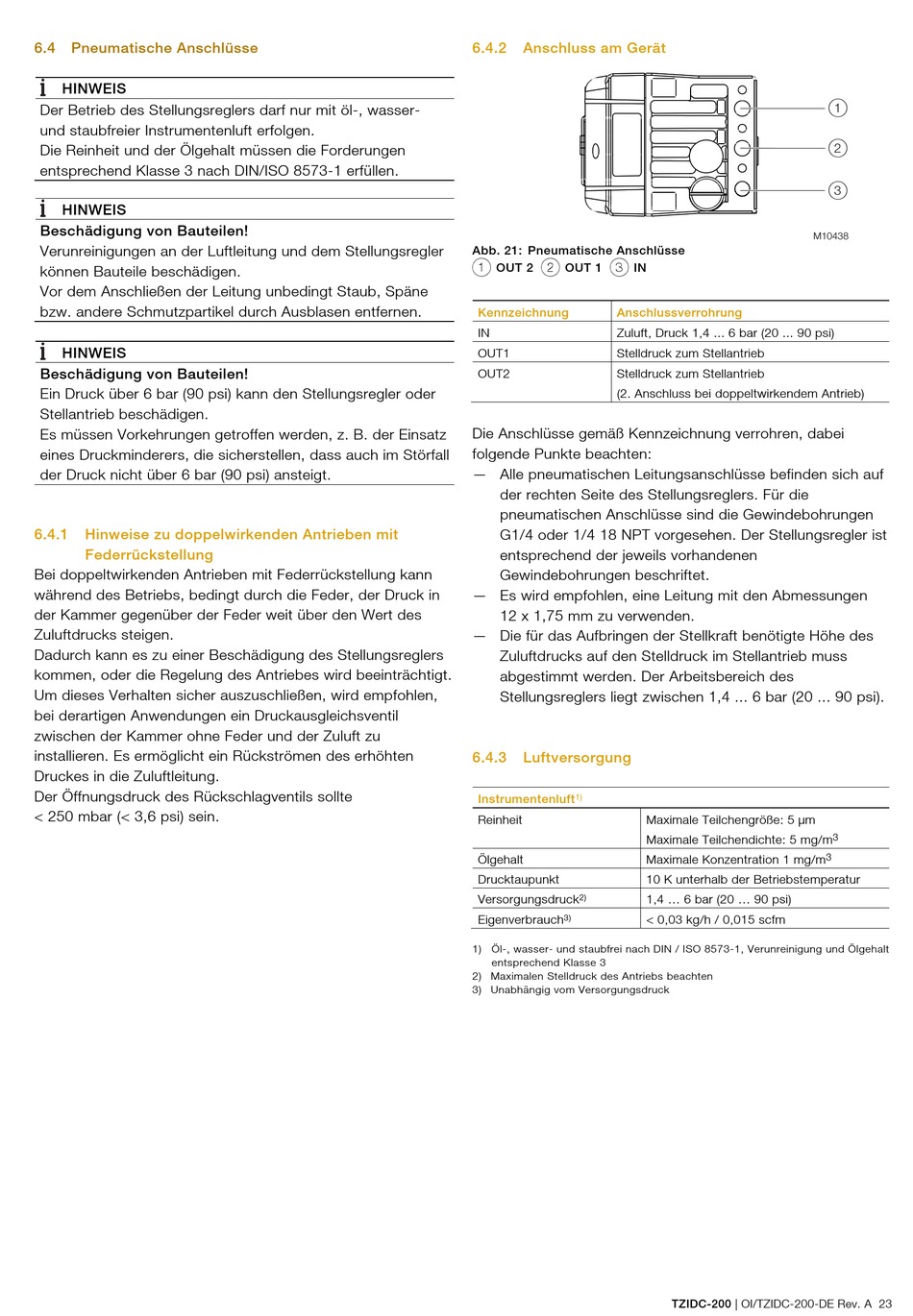

6.4 Pneumatische Anschlüsse
HINWEIS
Der Betrieb des Stellungsreglers darf nur mit öl-, wasser-
und staubfreier Instrumentenluft erfolgen.
Die Reinheit und der Ölgehalt müssen die Forderungen
entsprechend Klasse 3 nach DIN/ISO 8573-1 erfüllen.
HINWEIS
Beschädigung von Bauteilen!
Verunreinigungen an der Luftleitung und dem Stellungsregler
können Bauteile beschädigen.
Vor dem Anschließen der Leitung unbedingt Staub, Späne
bzw. andere Schmutzpartikel durch Ausblasen entfernen.
HINWEIS
Beschädigung von Bauteilen!
Ein Druck über 6 bar (90 psi) kann den Stellungsregler oder
Stellantrieb beschädigen.
Es müssen Vorkehrungen getroffen werden, z. B. der Einsatz
eines Druckminderers, die sicherstellen, dass auch im Störfall
der Druck nicht über 6 bar (90 psi) ansteigt.
6.4.1 Hinweise zu doppelwirkenden Antrieben mit
Federrückstellung
Bei doppeltwirkenden Antrieben mit Federrückstellung kann
während des Betriebs, bedingt durch die Feder, der Druck in
der Kammer gegenüber der Feder weit über den Wert des
Zuluftdrucks steigen.
Dadurch kann es zu einer Beschädigung des Stellungsreglers
kommen, oder die Regelung des Antriebes wird beeinträchtigt.
Um dieses Verhalten sicher auszuschließen, wird empfohlen,
bei derartigen Anwendungen ein Druckausgleichsventil
zwischen der Kammer ohne Feder und der Zuluft zu
installieren. Es ermöglicht ein Rückströmen des erhöhten
Druckes in die Zuluftleitung.
Der Öffnungsdruck des Rückschlagventils sollte
< 250 mbar (< 3,6 psi) sein.
6.4.2 Anschluss am Gerät
Abb. 21: Pneumatische Anschlüsse
1 OUT 2 2 OUT 1 3 IN
Kennzeichnung Anschlussverrohrung
IN Zuluft, Druck 1,4 ... 6 bar (20 ... 90 psi)
OUT1 Stelldruck zum Stellantrieb
OUT2 Stelldruck zum Stellantrieb
(2. Anschluss bei doppeltwirkendem Antrieb)
Die Anschlüsse gemäß Kennzeichnung verrohren, dabei
folgende Punkte beachten:
— Alle pneumatischen Leitungsanschlüsse befinden sich auf
der rechten Seite des Stellungsreglers. Für die
pneumatischen Anschlüsse sind die Gewindebohrungen
G1/4 oder 1/4 18 NPT vorgesehen. Der Stellungsregler ist
entsprechend der jeweils vorhandenen
Gewindebohrungen beschriftet.
— Es wird empfohlen, eine Leitung mit den Abmessungen
12 x 1,75 mm zu verwenden.
— Die für das Aufbringen der Stellkraft benötigte Höhe des
Zuluftdrucks auf den Stelldruck im Stellantrieb muss
abgestimmt werden. Der Arbeitsbereich des
Stellungsreglers liegt zwischen 1,4 ... 6 bar (20 ... 90 psi).
6.4.3

Luftversorgung

Instrumentenluft 1)
Reinheit
Ölgehalt
Drucktaupunkt
2)
Versorgungsdruck
3)
Eigenverbrauch
1) Öl-, wasser- und staubfrei nach DIN / ISO 8573-1, Verunreinigung und Ölgehalt
entsprechend Klasse 3
2) Maximalen Stelldruck des Antriebs beachten
3) Unabhängig vom Versorgungsdruck
M10438
Maximale Teilchengröße: 5 μm
Maximale Teilchendichte: 5 mg/m
Maximale Konzentration 1 mg/m
10 K unterhalb der Betriebstemperatur
1,4 ... 6 bar (20 ... 90 psi)
< 0,03 kg/h / 0,015 scfm
TZIDC-200 | OI/TZIDC-200-DE Rev. A 23
