6.2.3

Anbau an Schwenkantriebe

Für den Anbau an einen Schwenkantrieb nach VDI / VDE 3845
steht der folgende Anbausatz zur Verfügung:
6

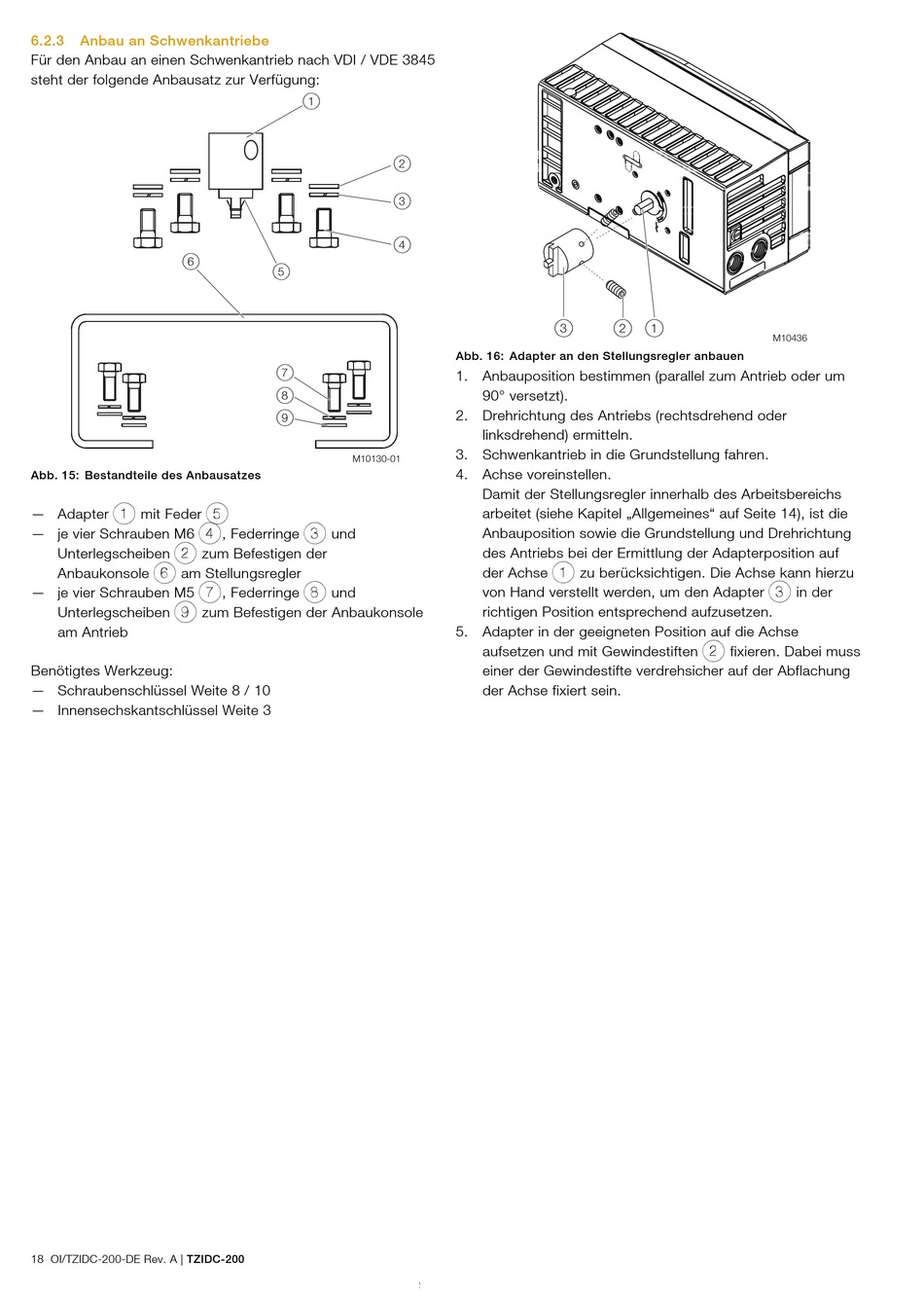

Abb. 15: Bestandteile des Anbausatzes

— Adapter 1 mit Feder 5

— je vier Schrauben M6 4, Federringe 3 und
Unterlegscheiben 2 zum Befestigen der
Anbaukonsole 6 am Stellungsregler
— je vier Schrauben M5 7, Federringe 8 und
Unterlegscheiben 9 zum Befestigen der Anbaukonsole
am Antrieb
Benötigtes Werkzeug:
— Schraubenschlüssel Weite 8 / 10
— Innensechskantschlüssel Weite 3
18 OI/TZIDC-200-DE Rev. A | TZIDC-200
1
2
3
4
5
7
8
9
M10130-01
3 2
Abb. 16: Adapter an den Stellungsregler anbauen
1. Anbauposition bestimmen (parallel zum Antrieb oder um
90° versetzt).
2. Drehrichtung des Antriebs (rechtsdrehend oder
linksdrehend) ermitteln.
3. Schwenkantrieb in die Grundstellung fahren.
4. Achse voreinstellen.

Damit der Stellungsregler innerhalb des Arbeitsbereichs
arbeitet (siehe Kapitel „Allgemeines" auf Seite 14), ist die
Anbauposition sowie die Grundstellung und Drehrichtung
des Antriebs bei der Ermittlung der Adapterposition auf
der Achse 1 zu berücksichtigen. Die Achse kann hierzu
von Hand verstellt werden, um den Adapter 3 in der
richtigen Position entsprechend aufzusetzen.
5. Adapter in der geeigneten Position auf die Achse
aufsetzen und mit Gewindestiften 2 fixieren. Dabei muss
einer der Gewindestifte verdrehsicher auf der Abflachung
der Achse fixiert sein.
1
M10436
