6

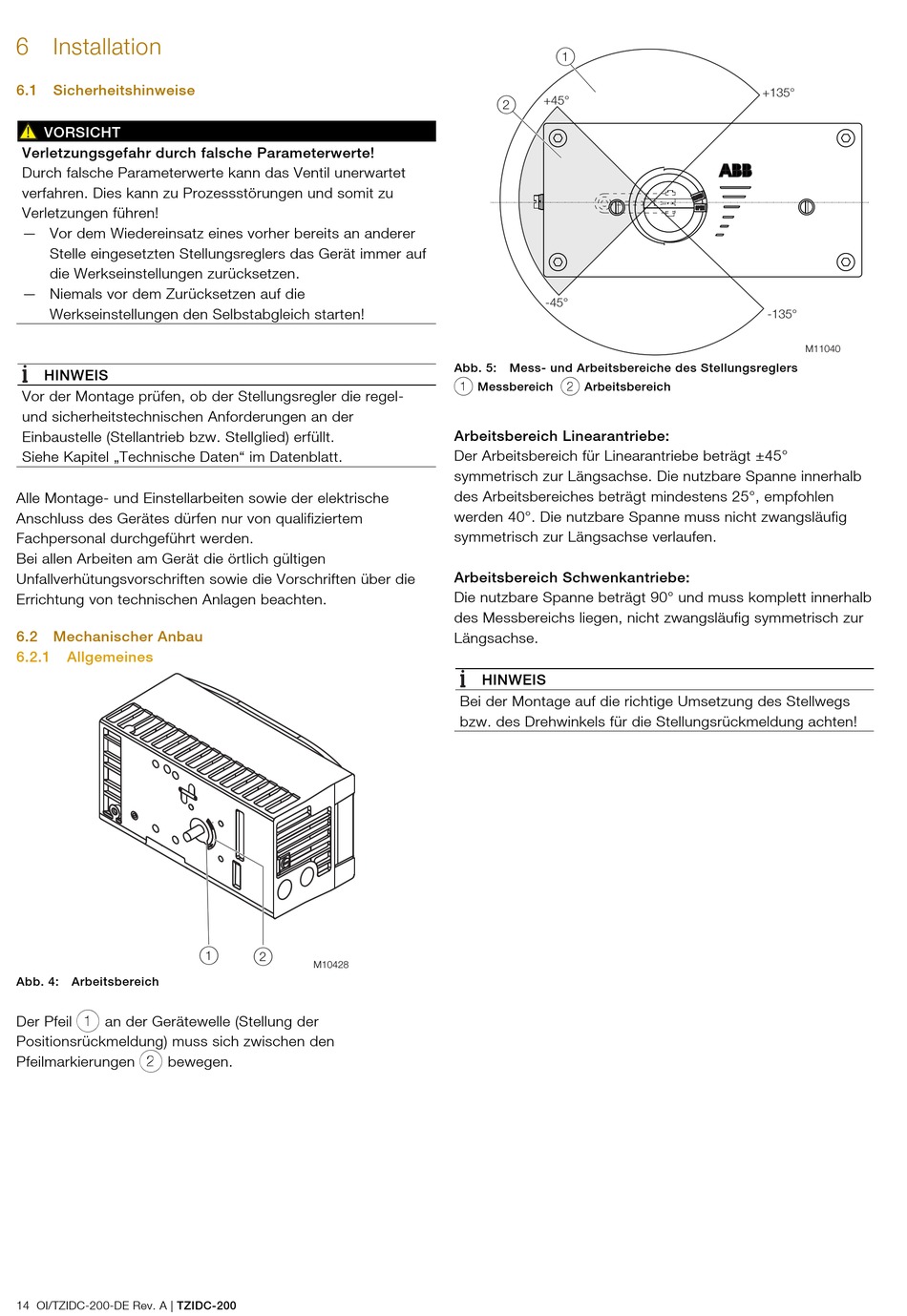

Installation

6.1

Sicherheitshinweise

VORSICHT
Verletzungsgefahr durch falsche Parameterwerte!
Durch falsche Parameterwerte kann das Ventil unerwartet
verfahren. Dies kann zu Prozessstörungen und somit zu
Verletzungen führen!
— Vor dem Wiedereinsatz eines vorher bereits an anderer
Stelle eingesetzten Stellungsreglers das Gerät immer auf
die Werkseinstellungen zurücksetzen.
— Niemals vor dem Zurücksetzen auf die
Werkseinstellungen den Selbstabgleich starten!
HINWEIS
Vor der Montage prüfen, ob der Stellungsregler die regel-
und sicherheitstechnischen Anforderungen an der
Einbaustelle (Stellantrieb bzw. Stellglied) erfüllt.
Siehe Kapitel „Technische Daten" im Datenblatt.
Alle Montage- und Einstellarbeiten sowie der elektrische
Anschluss des Gerätes dürfen nur von qualifiziertem
Fachpersonal durchgeführt werden.
Bei allen Arbeiten am Gerät die örtlich gültigen
Unfallverhütungsvorschriften sowie die Vorschriften über die
Errichtung von technischen Anlagen beachten.
6.2

Mechanischer Anbau

6.2.1

Allgemeines

Abb. 4: Arbeitsbereich
Der Pfeil 1 an der Gerätewelle (Stellung der
Positionsrückmeldung) muss sich zwischen den
Pfeilmarkierungen 2 bewegen.
14 OI/TZIDC-200-DE Rev. A | TZIDC-200
1
2
M10428
1
+45°
2
-45°
Abb. 5: Mess- und Arbeitsbereiche des Stellungsreglers
1 Messbereich 2 Arbeitsbereich
Arbeitsbereich Linearantriebe:
Der Arbeitsbereich für Linearantriebe beträgt ±45°
symmetrisch zur Längsachse. Die nutzbare Spanne innerhalb
des Arbeitsbereiches beträgt mindestens 25°, empfohlen
werden 40°. Die nutzbare Spanne muss nicht zwangsläufig
symmetrisch zur Längsachse verlaufen.
Arbeitsbereich Schwenkantriebe:
Die nutzbare Spanne beträgt 90° und muss komplett innerhalb
des Messbereichs liegen, nicht zwangsläufig symmetrisch zur
Längsachse.
HINWEIS
Bei der Montage auf die richtige Umsetzung des Stellwegs
bzw. des Drehwinkels für die Stellungsrückmeldung achten!
+135°
-135°
M11040
