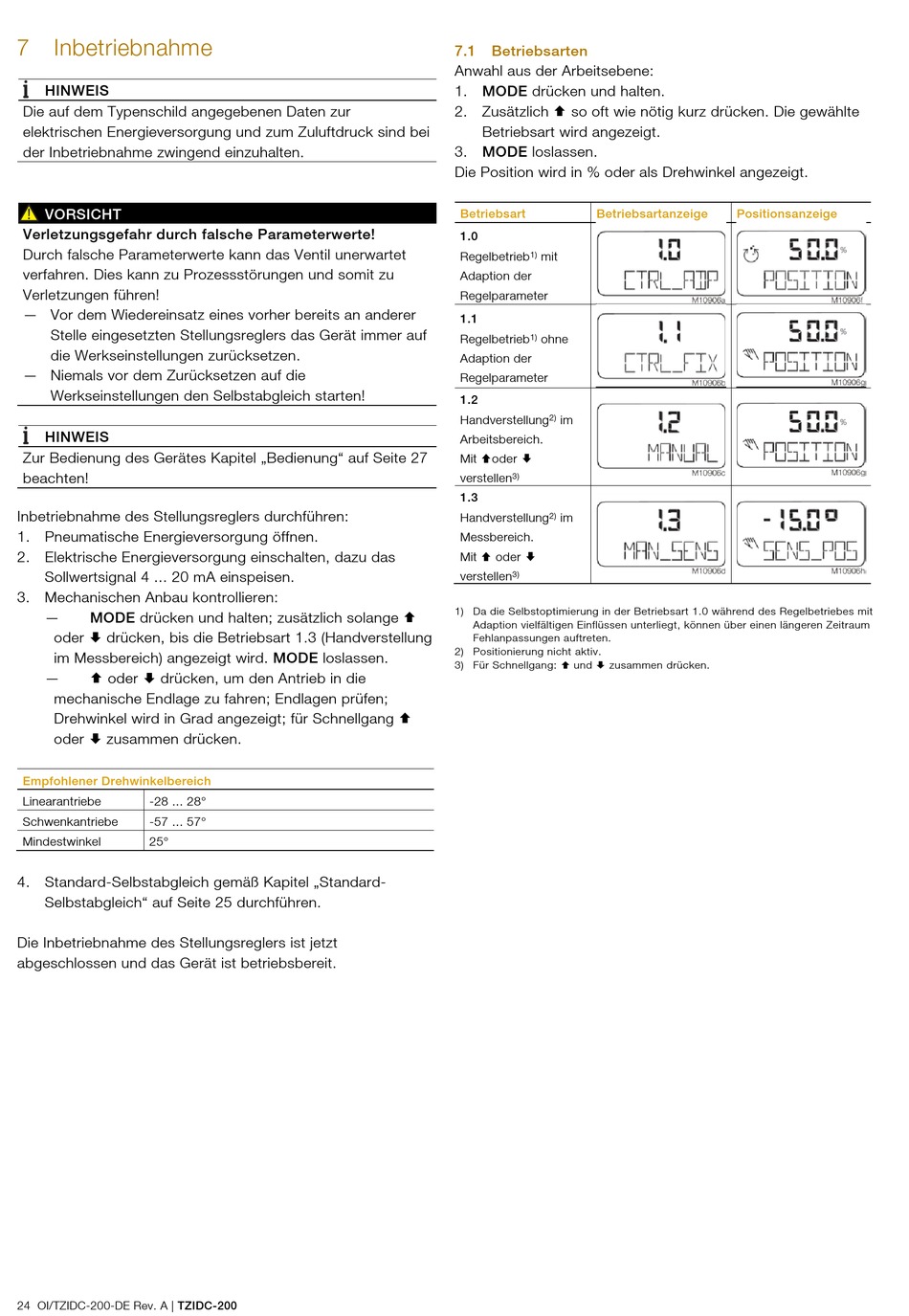

7

Inbetriebnahme

HINWEIS
Die auf dem Typenschild angegebenen Daten zur
elektrischen Energieversorgung und zum Zuluftdruck sind bei
der Inbetriebnahme zwingend einzuhalten.
VORSICHT
Verletzungsgefahr durch falsche Parameterwerte!
Durch falsche Parameterwerte kann das Ventil unerwartet
verfahren. Dies kann zu Prozessstörungen und somit zu
Verletzungen führen!
— Vor dem Wiedereinsatz eines vorher bereits an anderer
Stelle eingesetzten Stellungsreglers das Gerät immer auf
die Werkseinstellungen zurücksetzen.
— Niemals vor dem Zurücksetzen auf die
Werkseinstellungen den Selbstabgleich starten!
HINWEIS
Zur Bedienung des Gerätes Kapitel „Bedienung" auf Seite 27
beachten!
Inbetriebnahme des Stellungsreglers durchführen:
1. Pneumatische Energieversorgung öffnen.
2. Elektrische Energieversorgung einschalten, dazu das
Sollwertsignal 4 ... 20 mA einspeisen.
3. Mechanischen Anbau kontrollieren:
MODE drücken und halten; zusätzlich solange 
—
oder  drücken, bis die Betriebsart 1.3 (Handverstellung
im Messbereich) angezeigt wird. MODE loslassen.
 oder  drücken, um den Antrieb in die
—
mechanische Endlage zu fahren; Endlagen prüfen;
Drehwinkel wird in Grad angezeigt; für Schnellgang 
oder  zusammen drücken.
Empfohlener Drehwinkelbereich
Linearantriebe -28 ... 28°
Schwenkantriebe -57 ... 57°
Mindestwinkel 25°
4. Standard-Selbstabgleich gemäß Kapitel „Standard-
Selbstabgleich" auf Seite 25 durchführen.
Die Inbetriebnahme des Stellungsreglers ist jetzt
abgeschlossen und das Gerät ist betriebsbereit.
24 OI/TZIDC-200-DE Rev. A | TZIDC-200
7.1

Betriebsarten

Anwahl aus der Arbeitsebene:
1. MODE drücken und halten.
2. Zusätzlich  so oft wie nötig kurz drücken. Die gewählte
Betriebsart wird angezeigt.
3. MODE loslassen.
Die Position wird in % oder als Drehwinkel angezeigt.
Betriebsart Betriebsartanzeige
1.0
Regelbetrieb 1) mit
Adaption der
Regelparameter
1.1
Regelbetrieb 1) ohne
Adaption der
Regelparameter
1.2
Handverstellung 2) im
Arbeitsbereich.
Mit oder 
3)
verstellen
1.3
2)
Handverstellung im
Messbereich.
Mit  oder 
verstellen 3)
1) Da die Selbstoptimierung in der Betriebsart 1.0 während des Regelbetriebes mit
Adaption vielfältigen Einflüssen unterliegt, können über einen längeren Zeitraum
Fehlanpassungen auftreten.
2) Positionierung nicht aktiv.
3) Für Schnellgang:  und  zusammen drücken.
Positionsanzeige
