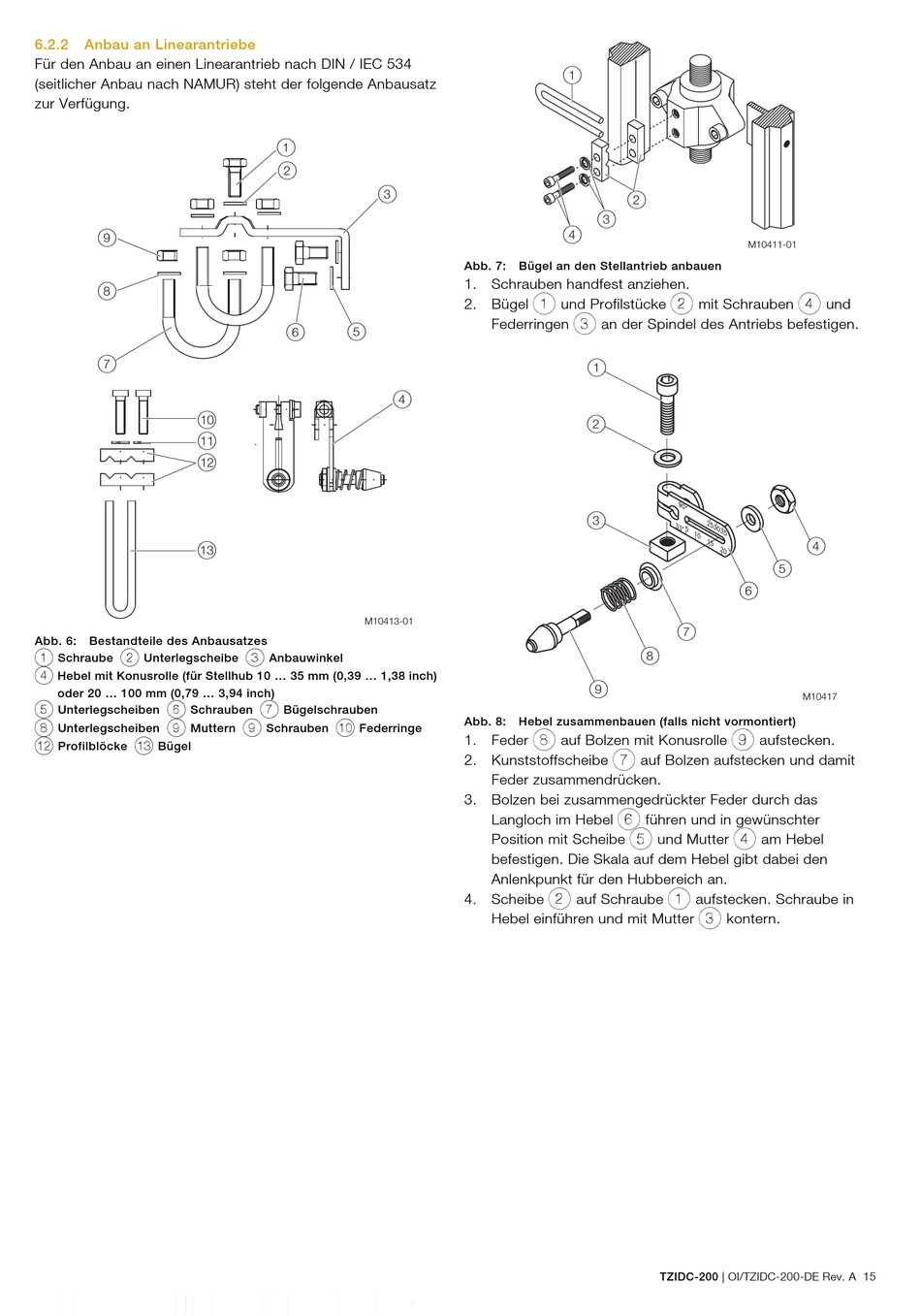

6.2.2

Anbau an Linearantriebe

Für den Anbau an einen Linearantrieb nach DIN / IEC 534
(seitlicher Anbau nach NAMUR) steht der folgende Anbausatz
zur Verfügung.
9
8
7
j
k
l
m
Abb. 6: Bestandteile des Anbausatzes
1 Schraube 2 Unterlegscheibe 3 Anbauwinkel
4 Hebel mit Konusrolle (für Stellhub 10 ... 35 mm (0,39 ... 1,38 inch)
oder 20 ... 100 mm (0,79 ... 3,94 inch)
5 Unterlegscheiben 6 Schrauben 7 Bügelschrauben
8 Unterlegscheiben 9 Muttern i Schrauben j Federringe
l Profilblöcke m Bügel
1
2
3
5
6
4
M10413-01
1
2
3
4
Abb. 7: Bügel an den Stellantrieb anbauen
1. Schrauben handfest anziehen.
2. Bügel 1 und Profilstücke 2 mit Schrauben 4 und
Federringen 3 an der Spindel des Antriebs befestigen.
1
2
3
9
Abb. 8: Hebel zusammenbauen (falls nicht vormontiert)
1. Feder 8 auf Bolzen mit Konusrolle 9 aufstecken.
2. Kunststoffscheibe 7 auf Bolzen aufstecken und damit
Feder zusammendrücken.
3. Bolzen bei zusammengedrückter Feder durch das
Langloch im Hebel 6 führen und in gewünschter
Position mit Scheibe 5 und Mutter 4 am Hebel
befestigen. Die Skala auf dem Hebel gibt dabei den
Anlenkpunkt für den Hubbereich an.
4. Scheibe 2 auf Schraube 1 aufstecken. Schraube in
Hebel einführen und mit Mutter 3 kontern.
M10411-01
4
5
6
7
8
M10417
TZIDC-200 | OI/TZIDC-200-DE Rev. A 15
