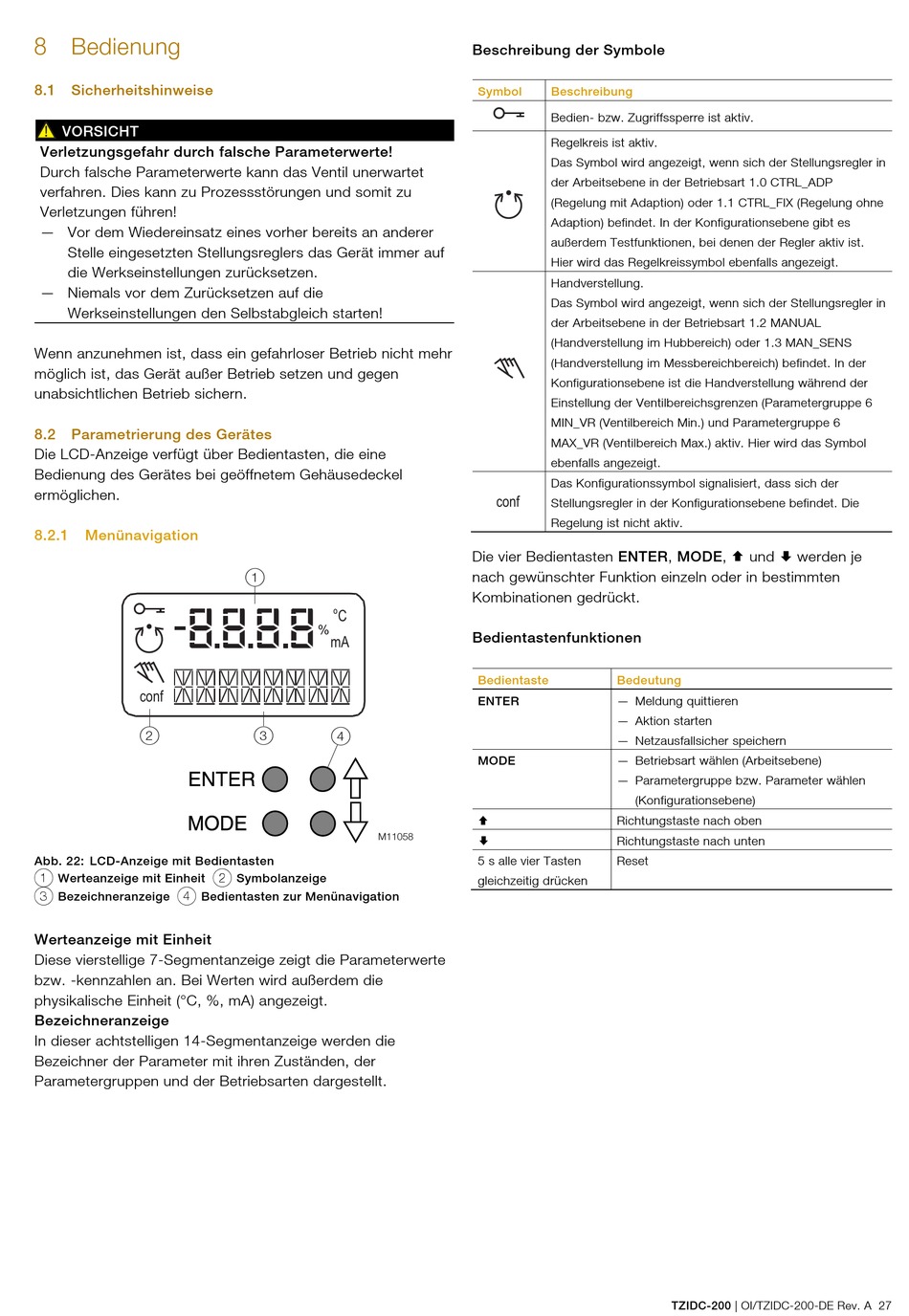

Bedienung; Sicherheitshinweise; Parametrierung Des Gerätes; Menünavigation - ABB TZIDC-200 Betriebsanleitung

8

Bedienung

8.1

Sicherheitshinweise

VORSICHT
Verletzungsgefahr durch falsche Parameterwerte!
Durch falsche Parameterwerte kann das Ventil unerwartet
verfahren. Dies kann zu Prozessstörungen und somit zu
Verletzungen führen!
— Vor dem Wiedereinsatz eines vorher bereits an anderer
Stelle eingesetzten Stellungsreglers das Gerät immer auf
die Werkseinstellungen zurücksetzen.
— Niemals vor dem Zurücksetzen auf die
Werkseinstellungen den Selbstabgleich starten!
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, das Gerät außer Betrieb setzen und gegen
unabsichtlichen Betrieb sichern.
8.2 Parametrierung des Gerätes
Die LCD-Anzeige verfügt über Bedientasten, die eine
Bedienung des Gerätes bei geöffnetem Gehäusedeckel
ermöglichen.
8.2.1 Menünavigation
conf
2
Abb. 22: LCD-Anzeige mit Bedientasten
1 Werteanzeige mit Einheit 2 Symbolanzeige
3 Bezeichneranzeige 4 Bedientasten zur Menünavigation
Werteanzeige mit Einheit
Diese vierstellige 7-Segmentanzeige zeigt die Parameterwerte
bzw. -kennzahlen an. Bei Werten wird außerdem die
physikalische Einheit (°C, %, mA) angezeigt.
Bezeichneranzeige
In dieser achtstelligen 14-Segmentanzeige werden die
Bezeichner der Parameter mit ihren Zuständen, der
Parametergruppen und der Betriebsarten dargestellt.
1
o
C
%
mA
3
4
M11058
Beschreibung der Symbole
Symbol Beschreibung
Bedien- bzw. Zugriffssperre ist aktiv.
Regelkreis ist aktiv.
Das Symbol wird angezeigt, wenn sich der Stellungsregler in
der Arbeitsebene in der Betriebsart 1.0 CTRL_ADP
(Regelung mit Adaption) oder 1.1 CTRL_FIX (Regelung ohne
Adaption) befindet. In der Konfigurationsebene gibt es
außerdem Testfunktionen, bei denen der Regler aktiv ist.
Hier wird das Regelkreissymbol ebenfalls angezeigt.
Handverstellung.
Das Symbol wird angezeigt, wenn sich der Stellungsregler in
der Arbeitsebene in der Betriebsart 1.2 MANUAL
(Handverstellung im Hubbereich) oder 1.3 MAN_SENS
(Handverstellung im Messbereichbereich) befindet. In der
Konfigurationsebene ist die Handverstellung während der
Einstellung der Ventilbereichsgrenzen (Parametergruppe 6
MIN_VR (Ventilbereich Min.) und Parametergruppe 6
MAX_VR (Ventilbereich Max.) aktiv. Hier wird das Symbol
ebenfalls angezeigt.
Das Konfigurationssymbol signalisiert, dass sich der
conf
Stellungsregler in der Konfigurationsebene befindet. Die
Regelung ist nicht aktiv.
Die vier Bedientasten ENTER, MODE,  und  werden je
nach gewünschter Funktion einzeln oder in bestimmten
Kombinationen gedrückt.
Bedientastenfunktionen
Bedientaste Bedeutung
ENTER — Meldung quittieren
— Aktion starten
— Netzausfallsicher speichern
MODE — Betriebsart wählen (Arbeitsebene)
— Parametergruppe bzw. Parameter wählen
(Konfigurationsebene)

Richtungstaste nach oben

Richtungstaste nach unten
5 s alle vier Tasten Reset
gleichzeitig drücken
TZIDC-200 | OI/TZIDC-200-DE Rev. A 27
