1 2
3
7
6

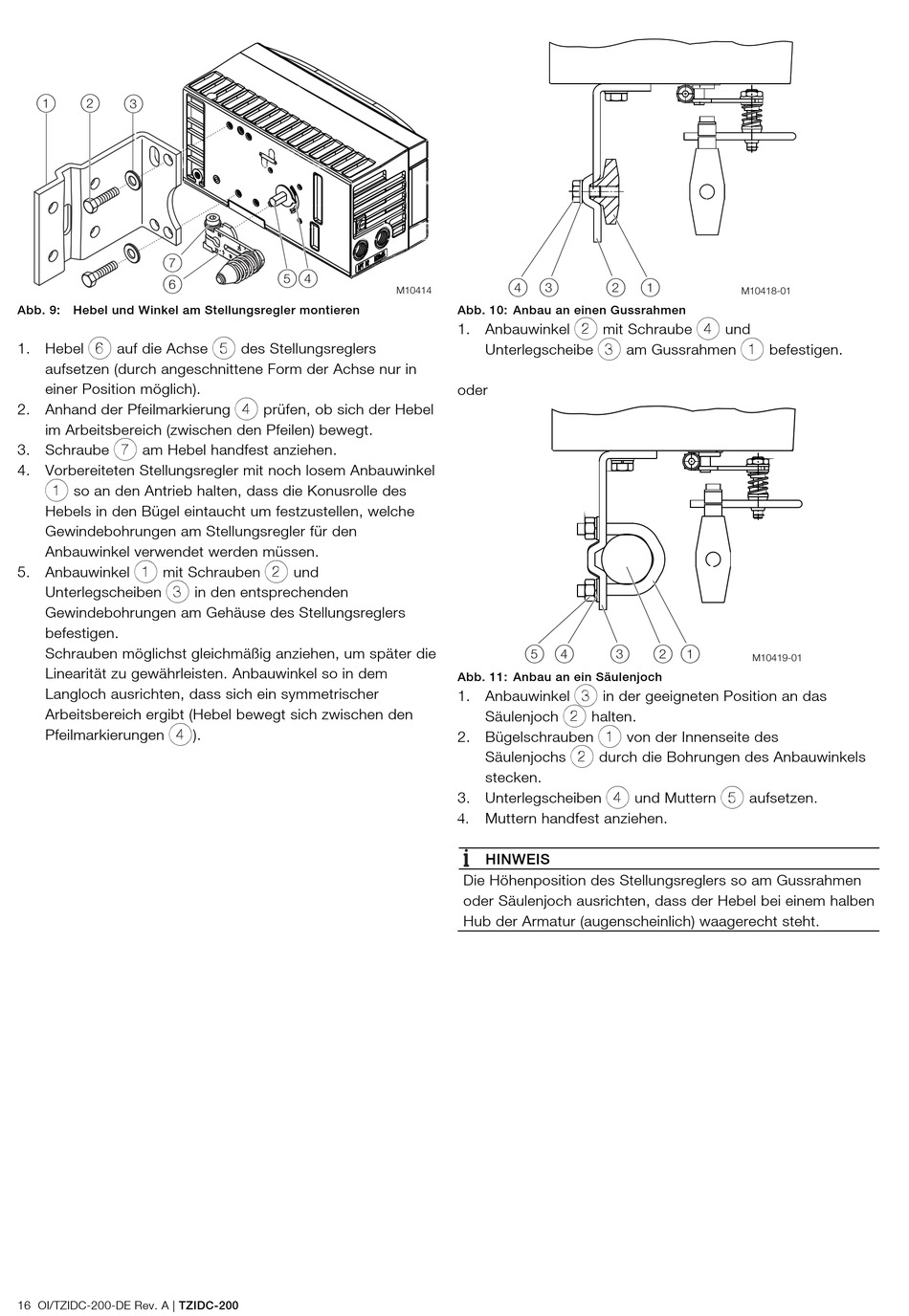

Abb. 9: Hebel und Winkel am Stellungsregler montieren
1. Hebel 6 auf die Achse 5 des Stellungsreglers
aufsetzen (durch angeschnittene Form der Achse nur in
einer Position möglich).
2. Anhand der Pfeilmarkierung 4 prüfen, ob sich der Hebel
im Arbeitsbereich (zwischen den Pfeilen) bewegt.
3. Schraube 7 am Hebel handfest anziehen.
4. Vorbereiteten Stellungsregler mit noch losem Anbauwinkel
1 so an den Antrieb halten, dass die Konusrolle des
Hebels in den Bügel eintaucht um festzustellen, welche
Gewindebohrungen am Stellungsregler für den
Anbauwinkel verwendet werden müssen.
5. Anbauwinkel 1 mit Schrauben 2 und
Unterlegscheiben 3 in den entsprechenden
Gewindebohrungen am Gehäuse des Stellungsreglers
befestigen.

Schrauben möglichst gleichmäßig anziehen, um später die
Linearität zu gewährleisten. Anbauwinkel so in dem
Langloch ausrichten, dass sich ein symmetrischer
Arbeitsbereich ergibt (Hebel bewegt sich zwischen den
Pfeilmarkierungen 4).
16 OI/TZIDC-200-DE Rev. A | TZIDC-200
5 4
M10414
4 3 2
Abb. 10: Anbau an einen Gussrahmen
1. Anbauwinkel 2 mit Schraube 4 und
Unterlegscheibe 3 am Gussrahmen 1 befestigen.
oder
5 4 3
Abb. 11: Anbau an ein Säulenjoch
1. Anbauwinkel 3 in der geeigneten Position an das
Säulenjoch 2 halten.
2. Bügelschrauben 1 von der Innenseite des
Säulenjochs 2 durch die Bohrungen des Anbauwinkels
stecken.
3. Unterlegscheiben 4 und Muttern 5 aufsetzen.
 Muttern handfest anziehen.
HINWEIS
Die Höhenposition des Stellungsreglers so am Gussrahmen
oder Säulenjoch ausrichten, dass der Hebel bei einem halben
Hub der Armatur (augenscheinlich) waagerecht steht.
1
M10418-01
2 1
M10419-01
