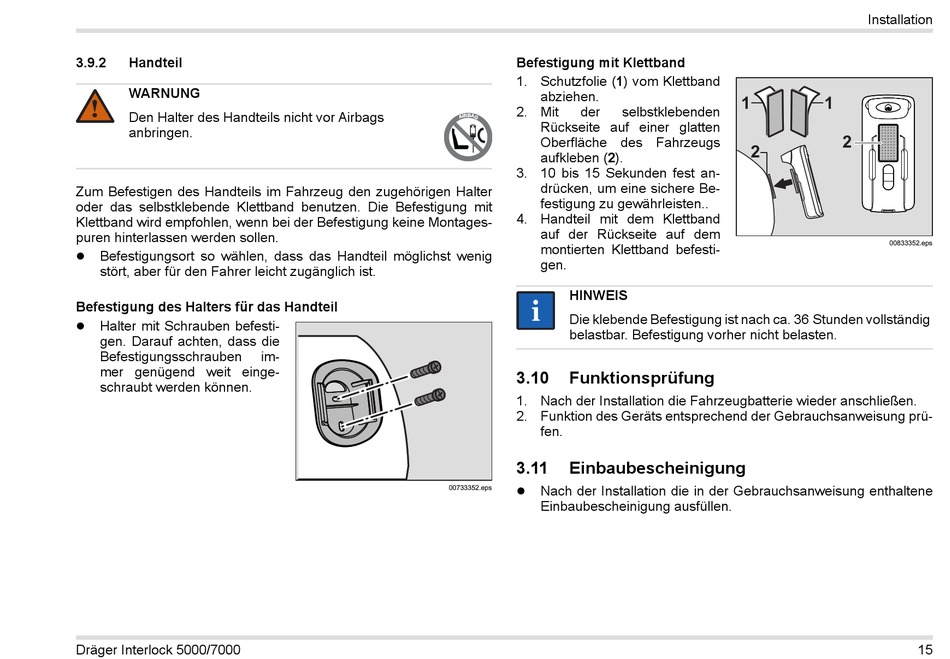

Handteil; Funktionsprüfung; Einbaubescheinigung - Dräger Interlock 5000 Installationsanweisung

3.9.2

Handteil

WARNUNG
!
Den Halter des Handteils nicht vor Airbags
anbringen.
Zum Befestigen des Handteils im Fahrzeug den zugehörigen Halter
oder das selbstklebende Klettband benutzen. Die Befestigung mit
Klettband wird empfohlen, wenn bei der Befestigung keine Montages-
puren hinterlassen werden sollen.
Befestigungsort so wählen, dass das Handteil möglichst wenig

stört, aber für den Fahrer leicht zugänglich ist.
Befestigung des Halters für das Handteil
Halter mit Schrauben befesti-

gen. Darauf achten, dass die
Befestigungsschrauben
mer genügend weit einge-
schraubt werden können.
Dräger Interlock 5000/7000
im-
Befestigung mit Klettband
1. Schutzfolie (1) vom Klettband
abziehen.
2. Mit der selbstklebenden
Rückseite auf einer glatten
Oberfläche des Fahrzeugs
aufkleben (2).
3. 10 bis 15 Sekunden fest an-
drücken, um eine sichere Be-
festigung zu gewährleisten..
4. Handteil mit dem Klettband
auf der Rückseite auf dem
montierten Klettband befesti-
gen.
HINWEIS
i i
Die klebende Befestigung ist nach ca. 36 Stunden vollständig
belastbar. Befestigung vorher nicht belasten.
3.10 Funktionsprüfung
1. Nach der Installation die Fahrzeugbatterie wieder anschließen.
2. Funktion des Geräts entsprechend der Gebrauchsanweisung prü-
fen.
3.11

Einbaubescheinigung

Nach der Installation die in der Gebrauchsanweisung enthaltene

00733352.eps
Einbaubescheinigung ausfüllen.
Installation
1 1
2
2
00833352.eps
15
