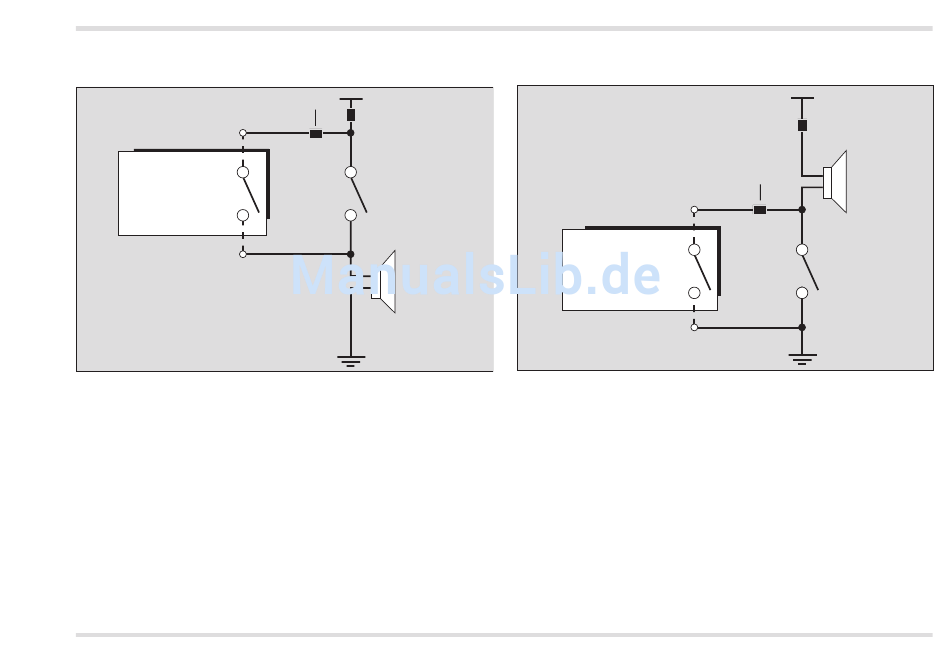

Connection alternative A:
Fuse (optional)
Dräger
Interlock® 5000/7000
Horn relay
Positive switch
Dräger Interlock 5000/7000
+12V/24 V
Fuse
yellow
Horn switch
white
Horn
00333352_en.eps
Connection alternative B:
Fuse (optional)
Dräger
Interlock® 5000/7000
Horn relay
Negative switch
Installation
+12V/24 V
Fuse
Horn
white
Horn switch
yellow
00433352_en.eps
29
