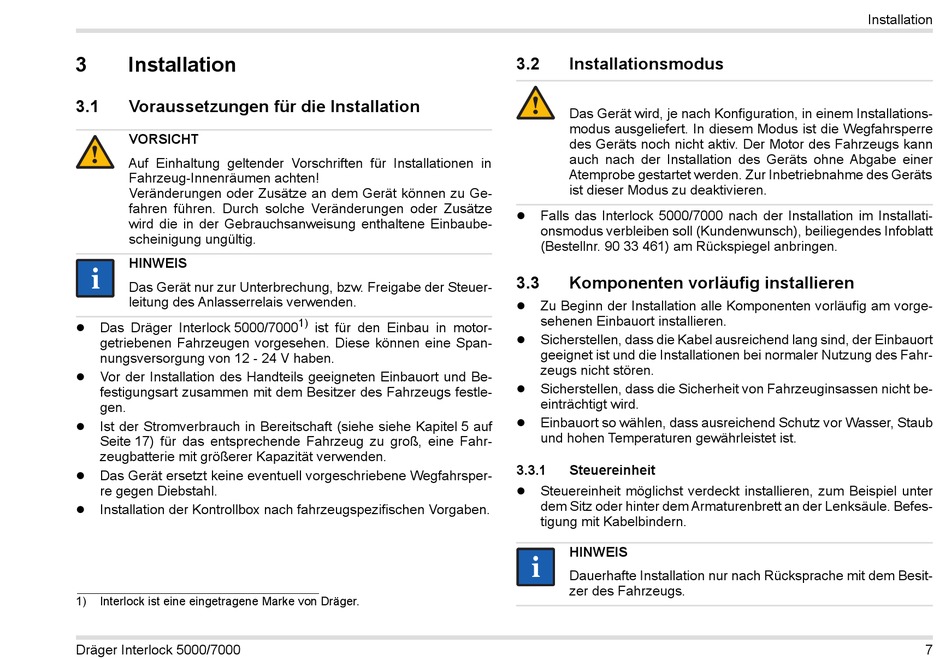

3

Installation

3.1 Voraussetzungen für die Installation
VORSICHT
!
Auf Einhaltung geltender Vorschriften für Installationen in
Fahrzeug-Innenräumen achten!
Veränderungen oder Zusätze an dem Gerät können zu Ge-
fahren führen. Durch solche Veränderungen oder Zusätze
wird die in der Gebrauchsanweisung enthaltene Einbaube-
scheinigung ungültig.
HINWEIS
i i
Das Gerät nur zur Unterbrechung, bzw. Freigabe der Steuer-
leitung des Anlasserrelais verwenden.
Das Dräger Interlock 5000/7000

getriebenen Fahrzeugen vorgesehen. Diese können eine Span-
nungsversorgung von 12 - 24 V haben.
Vor der Installation des Handteils geeigneten Einbauort und Be-

festigungsart zusammen mit dem Besitzer des Fahrzeugs festle-
gen.
Ist der Stromverbrauch in Bereitschaft (siehe siehe Kapitel 5 auf

Seite 17) für das entsprechende Fahrzeug zu groß, eine Fahr-
zeugbatterie mit größerer Kapazität verwenden.
Das Gerät ersetzt keine eventuell vorgeschriebene Wegfahrsper-

re gegen Diebstahl.
Installation der Kontrollbox nach fahrzeugspezifischen Vorgaben.

1) Interlock ist eine eingetragene Marke von Dräger.
Dräger Interlock 5000/7000
1)
ist für den Einbau in motor-
3.2

Installationsmodus

VORSICHT
!
Das Gerät wird, je nach Konfiguration, in einem Installations-
modus ausgeliefert. In diesem Modus ist die Wegfahrsperre
des Geräts noch nicht aktiv. Der Motor des Fahrzeugs kann
auch nach der Installation des Geräts ohne Abgabe einer
Atemprobe gestartet werden. Zur Inbetriebnahme des Geräts
ist dieser Modus zu deaktivieren.
Falls das Interlock 5000/7000 nach der Installation im Installati-

onsmodus verbleiben soll (Kundenwunsch), beiliegendes Infoblatt
(Bestellnr. 90 33 461) am Rückspiegel anbringen.
3.3 Komponenten vorläufig installieren
Zu Beginn der Installation alle Komponenten vorläufig am vorge-

sehenen Einbauort installieren.
Sicherstellen, dass die Kabel ausreichend lang sind, der Einbauort

geeignet ist und die Installationen bei normaler Nutzung des Fahr-
zeugs nicht stören.
Sicherstellen, dass die Sicherheit von Fahrzeuginsassen nicht be-

einträchtigt wird.
Einbauort so wählen, dass ausreichend Schutz vor Wasser, Staub

und hohen Temperaturen gewährleistet ist.
3.3.1

Steuereinheit

Steuereinheit möglichst verdeckt installieren, zum Beispiel unter

dem Sitz oder hinter dem Armaturenbrett an der Lenksäule. Befes-
tigung mit Kabelbindern.
HINWEIS
i i
Dauerhafte Installation nur nach Rücksprache mit dem Besit-
zer des Fahrzeugs.
Installation
7
