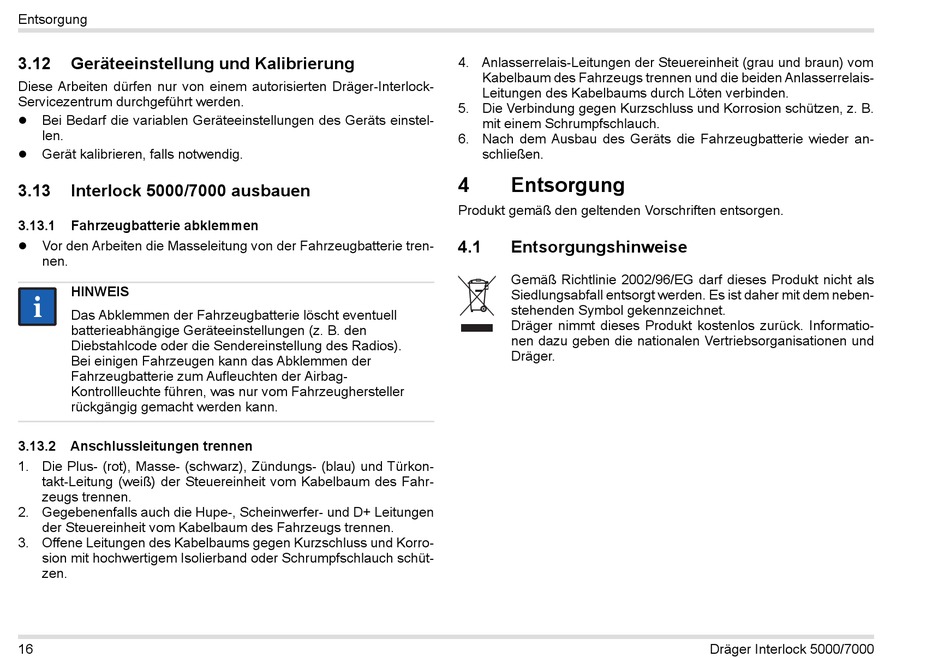

Entsorgung

3.12 Geräteeinstellung und Kalibrierung
Diese Arbeiten dürfen nur von einem autorisierten Dräger-Interlock-
Servicezentrum durchgeführt werden.
Bei Bedarf die variablen Geräteeinstellungen des Geräts einstel-

len.
Gerät kalibrieren, falls notwendig.

3.13

Interlock 5000/7000 ausbauen

3.13.1

Fahrzeugbatterie abklemmen

Vor den Arbeiten die Masseleitung von der Fahrzeugbatterie tren-

nen.
HINWEIS
i i
Das Abklemmen der Fahrzeugbatterie löscht eventuell
batterieabhängige Geräteeinstellungen (z. B. den
Diebstahlcode oder die Sendereinstellung des Radios).
Bei einigen Fahrzeugen kann das Abklemmen der
Fahrzeugbatterie zum Aufleuchten der Airbag-
Kontrollleuchte führen, was nur vom Fahrzeughersteller
rückgängig gemacht werden kann.
3.13.2

Anschlussleitungen trennen

1. Die Plus- (rot), Masse- (schwarz), Zündungs- (blau) und Türkon-
takt-Leitung (weiß) der Steuereinheit vom Kabelbaum des Fahr-
zeugs trennen.
2. Gegebenenfalls auch die Hupe-, Scheinwerfer- und D+ Leitungen
der Steuereinheit vom Kabelbaum des Fahrzeugs trennen.
3. Offene Leitungen des Kabelbaums gegen Kurzschluss und Korro-
sion mit hochwertigem Isolierband oder Schrumpfschlauch schüt-
zen.
16
4. Anlasserrelais-Leitungen der Steuereinheit (grau und braun) vom
Kabelbaum des Fahrzeugs trennen und die beiden Anlasserrelais-
Leitungen des Kabelbaums durch Löten verbinden.
5. Die Verbindung gegen Kurzschluss und Korrosion schützen, z. B.
mit einem Schrumpfschlauch.
6. Nach dem Ausbau des Geräts die Fahrzeugbatterie wieder an-
schließen.
4 Entsorgung
Produkt gemäß den geltenden Vorschriften entsorgen.
4.1

Entsorgungshinweise

Gemäß Richtlinie 2002/96/EG darf dieses Produkt nicht als
Siedlungsabfall entsorgt werden. Es ist daher mit dem neben-
stehenden Symbol gekennzeichnet.
Dräger nimmt dieses Produkt kostenlos zurück. Informatio-
nen dazu geben die nationalen Vertriebsorganisationen und
Dräger.
Dräger Interlock 5000/7000
