Installation

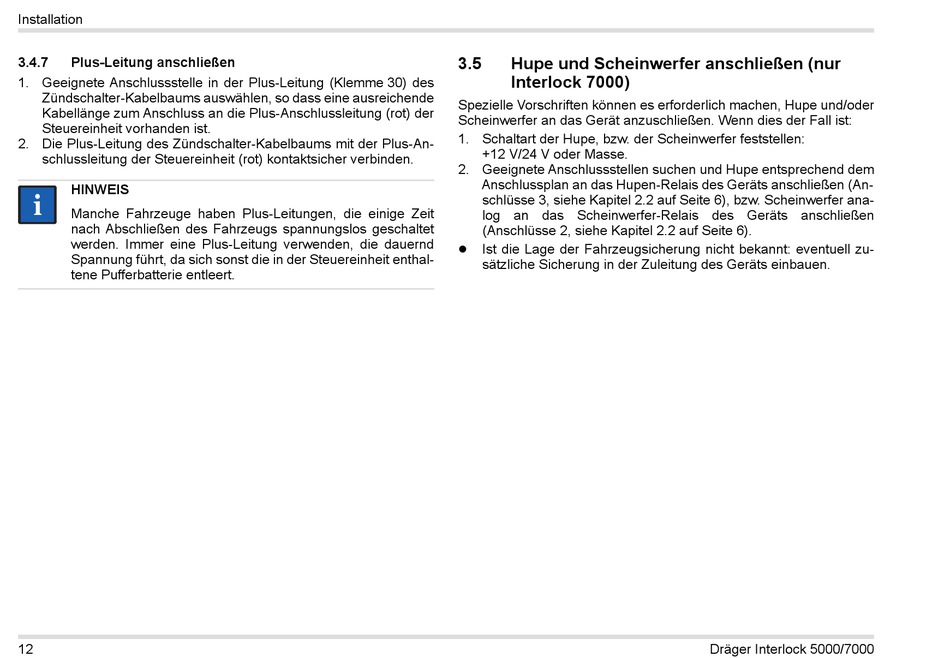

3.4.7 Plus-Leitung anschließen
1. Geeignete Anschlussstelle in der Plus-Leitung (Klemme 30) des
Zündschalter-Kabelbaums auswählen, so dass eine ausreichende
Kabellänge zum Anschluss an die Plus-Anschlussleitung (rot) der
Steuereinheit vorhanden ist.
2. Die Plus-Leitung des Zündschalter-Kabelbaums mit der Plus-An-
schlussleitung der Steuereinheit (rot) kontaktsicher verbinden.
HINWEIS
i i
Manche Fahrzeuge haben Plus-Leitungen, die einige Zeit
nach Abschließen des Fahrzeugs spannungslos geschaltet
werden. Immer eine Plus-Leitung verwenden, die dauernd
Spannung führt, da sich sonst die in der Steuereinheit enthal-
tene Pufferbatterie entleert.
12
3.5 Hupe und Scheinwerfer anschließen (nur
Interlock 7000)
Spezielle Vorschriften können es erforderlich machen, Hupe und/oder
Scheinwerfer an das Gerät anzuschließen. Wenn dies der Fall ist:
1. Schaltart der Hupe, bzw. der Scheinwerfer feststellen:
+12 V/24 V oder Masse.
2. Geeignete Anschlussstellen suchen und Hupe entsprechend dem
Anschlussplan an das Hupen-Relais des Geräts anschließen (An-
schlüsse 3, siehe Kapitel 2.2 auf Seite 6), bzw. Scheinwerfer ana-
log an das Scheinwerfer-Relais des Geräts anschließen
(Anschlüsse 2, siehe Kapitel 2.2 auf Seite 6).
Ist die Lage der Fahrzeugsicherung nicht bekannt: eventuell zu-

sätzliche Sicherung in der Zuleitung des Geräts einbauen.
Dräger Interlock 5000/7000
