▼ So schließen Sie die Ethernet-Kabel an
Der Server verfügt über vier Netzwerkanschlüsse. Sie tragen die Bezeichnungen
NET0, NET1, NET2 und NET3 (
Gigabit-Ethernet-Ports.

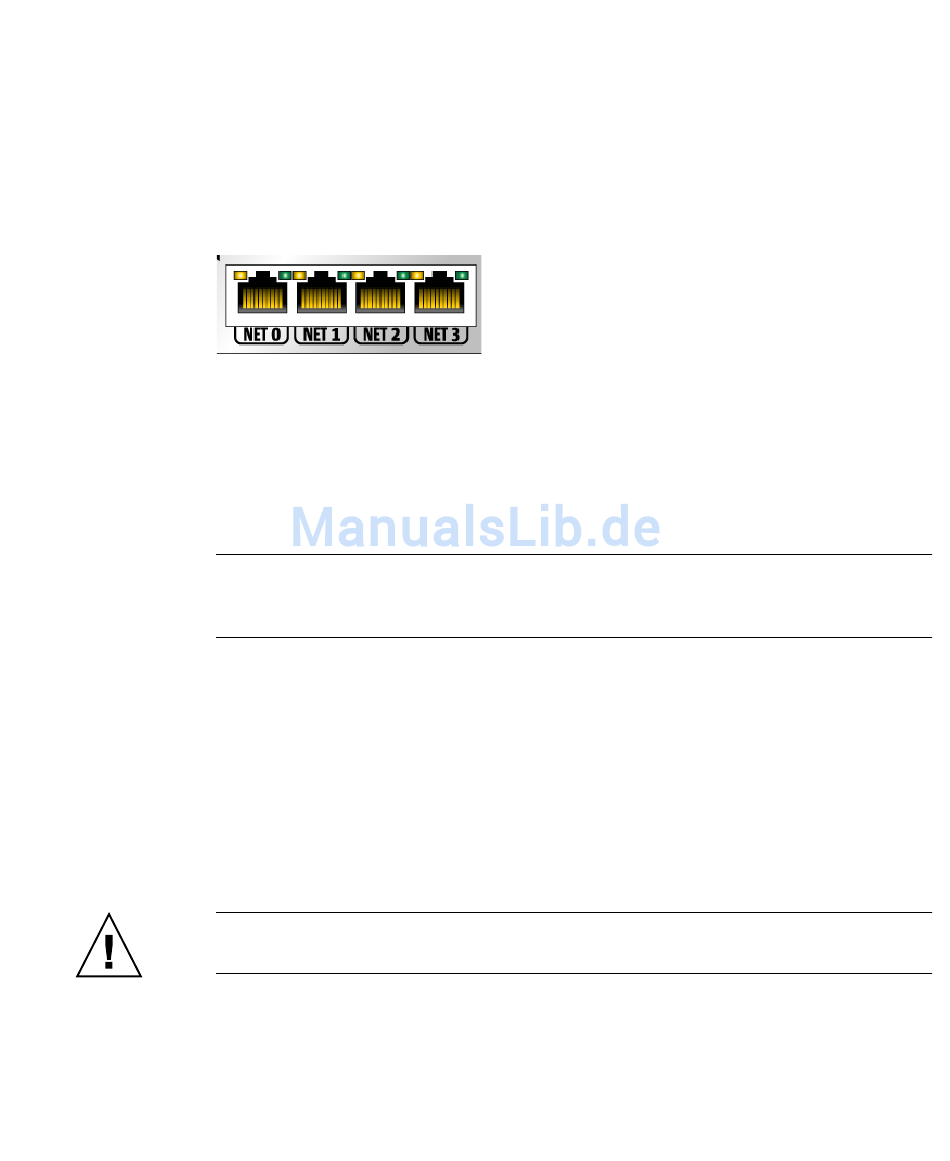

Ethernet-Netzwerkanschlüsse des Service-Prozessors – Rückseite
ABBILDUNG 5-5
1. Schließen Sie ein Kabel der Kategorie 5 an den Netzwerk-Switch bzw. -Hub
und den Ethernet-Port 0 (NET0) auf der Gehäuserückseite an.
NET0 ist der Anschluss ganz links unter den vier Netzwerkanschlüssen in
ABBILDUNG 5-5
2. Schließen Sie nach Bedarf Kabel der Kategorie 5 an den Netzwerk-Switch bzw.
-Hub und die verbleibenden Ethernet-Ports (NET1, NET2, NET3) an.
Hinweis – Bei den LEDs über den einzelnen NET-Anschlüssen handelt es sich um
die Verbindungs-/Aktivitäts-LED (links) und die Geschwindigkeits-LED (rechts) für
den jeweiligen Anschluss.
▼ So schließen Sie Wechselstrom-Netzkabel am
Server an
Das erstmalige Einschalten des Systems erfordert eine besondere Vorbereitung und
Vorgehensweise. Wenn Sie beispielsweise kein Anzeigegerät eingerichtet haben,
bevor Sie das Wechselstrom-Netzkabel anschließen, können einige
Systemmeldungen verloren gehen.
Achtung – Beenden Sie die in diesem Kapitel beschriebenen Hardwarearbeiten,
aber schließen Sie noch nicht das Wechselstrom-Netzkabel an.
Das erstmalige Einschalten des Systems erfordert eine besondere Vorbereitung und
Vorgehensweise. Wenn Sie beispielsweise kein Anzeigegerät eingerichtet haben,
bevor Sie das Wechselstrom-Netzkabel anschließen, sehen Sie möglicherweise nicht
alle Systemmeldungen.
ABBILDUNG 5-5
.
). Dabei handelt es sich um RJ45-
Kapitel 5
Verkabelung des Servers
75
