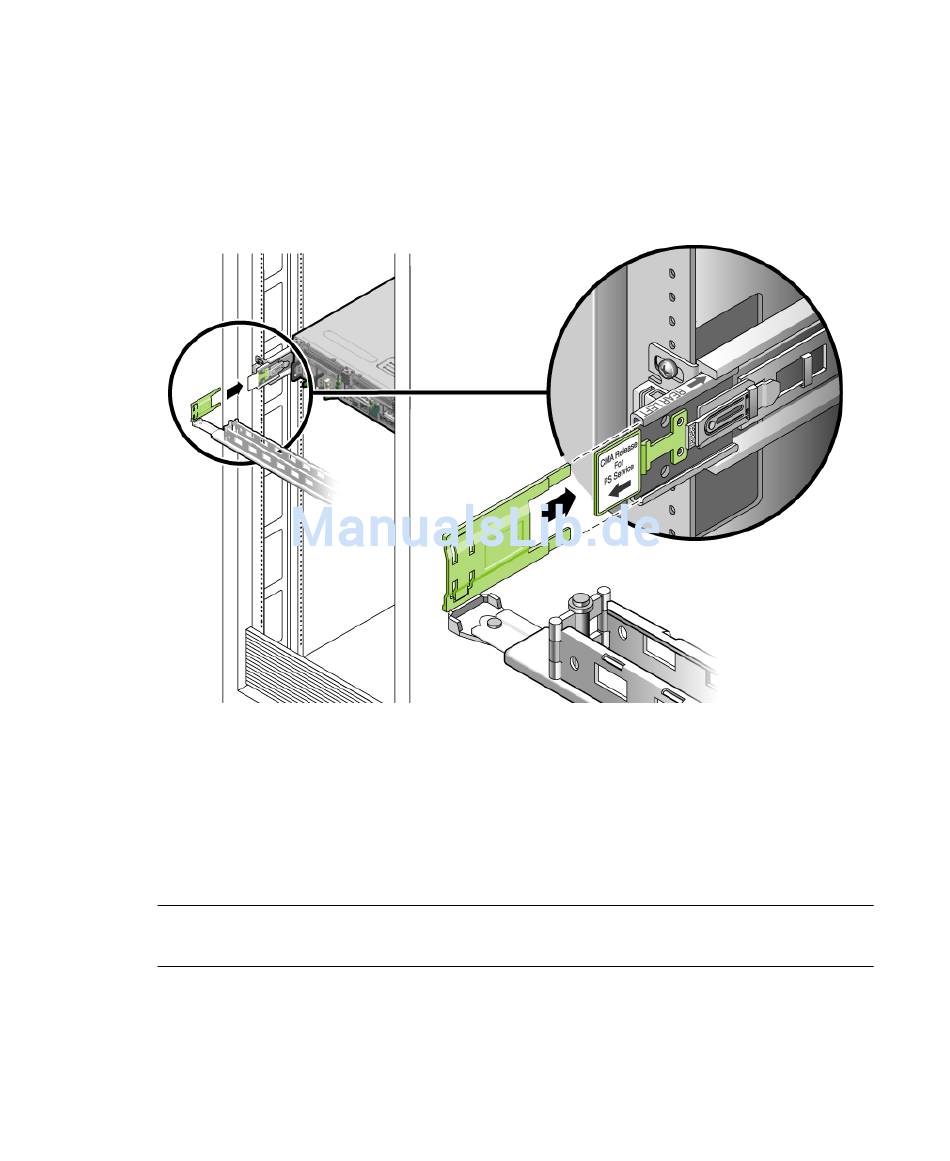

4. Setzen Sie die klappbare Kunststoffverbindung an der linken Seite der
Kabelführung ganz in die Schienenverlängerung der Kabelführung ein
(
ABBILDUNG 3-33
Der Kunststoffstreifen an der Schienenverlängerung der Kabelführung verriegelt
die klappbare Kunststoffverbindung.
ABBILDUNG 3-33
▼ So überprüfen Sie Schienen und Kabelführung
Wenn Sie die Kabelführung für ein Rack-Kit mit Schienen verwenden, gehen Sie wie
folgt vor und vergewissern Sie sich, dass die Kabelführung die Bewegung im Rack
nicht behindert. Schließen Sie zuerst die Kabel an den Server an.
Tipp – Hierfür werden zwei Personen benötigt. Eine Person schiebt den Server in
und aus dem Rack, die andere Person beobachtet dabei Kabel und Kabelführung.
1. Bei einem Serverschrank oder freistehenden Rack ist der Kippschutz
auszuklappen.
50 Sun Netra T5220 Server – Installationshandbuch • Januar 2008
).
Anbringen der linken Schienenseite
