Hinweis – Je nach Gleichstromquelle ist die -48-V-Leitung (negativer Pol)
möglicherweise mit einem Minuszeichen (-) und die -48-V-Rückleitung (positiver
Pol) mit einem Pluszeichen (+) markiert.
5. Entfernen Sie 8 mm von der Isolierung der einzelnen von der
Gleichstromquelle kommenden Drähte.
Achten Sie darauf, dass jeweils wirklich nur 8 mm abisoliert werden. Andernfalls
würde nach dem Zusammenbauen nicht isolierter Draht aus dem
Gleichstromstecker ragen.
ABBILDUNG 5-7
6. Öffnen Sie die Gehäuseklemme für diesen Teil des Gleichstromsteckers
anhand eines der folgenden Verfahren:
Schieben Sie die Spitze des Gehäuseklemmenhebels in die rechteckige Öffnung
■
unmittelbar über der Öffnung im Gleichstromstecker, in die Sie den ersten Draht
einführen möchten. Drücken Sie den Gehäuseklemmenhebel nach unten
(
ABBILDUNG 5-8
Schieben Sie einen kleinen Kreuzschlitzschraubendreher in die rechteckige
■
Öffnung unmittelbar über der Öffnung im Gleichstromstecker, in die Sie den
ersten Draht einführen möchten, und drücken Sie den Schraubendreher nach
unten (
80
Sun Netra T5220 Server – Installationshandbuch • Januar 2008

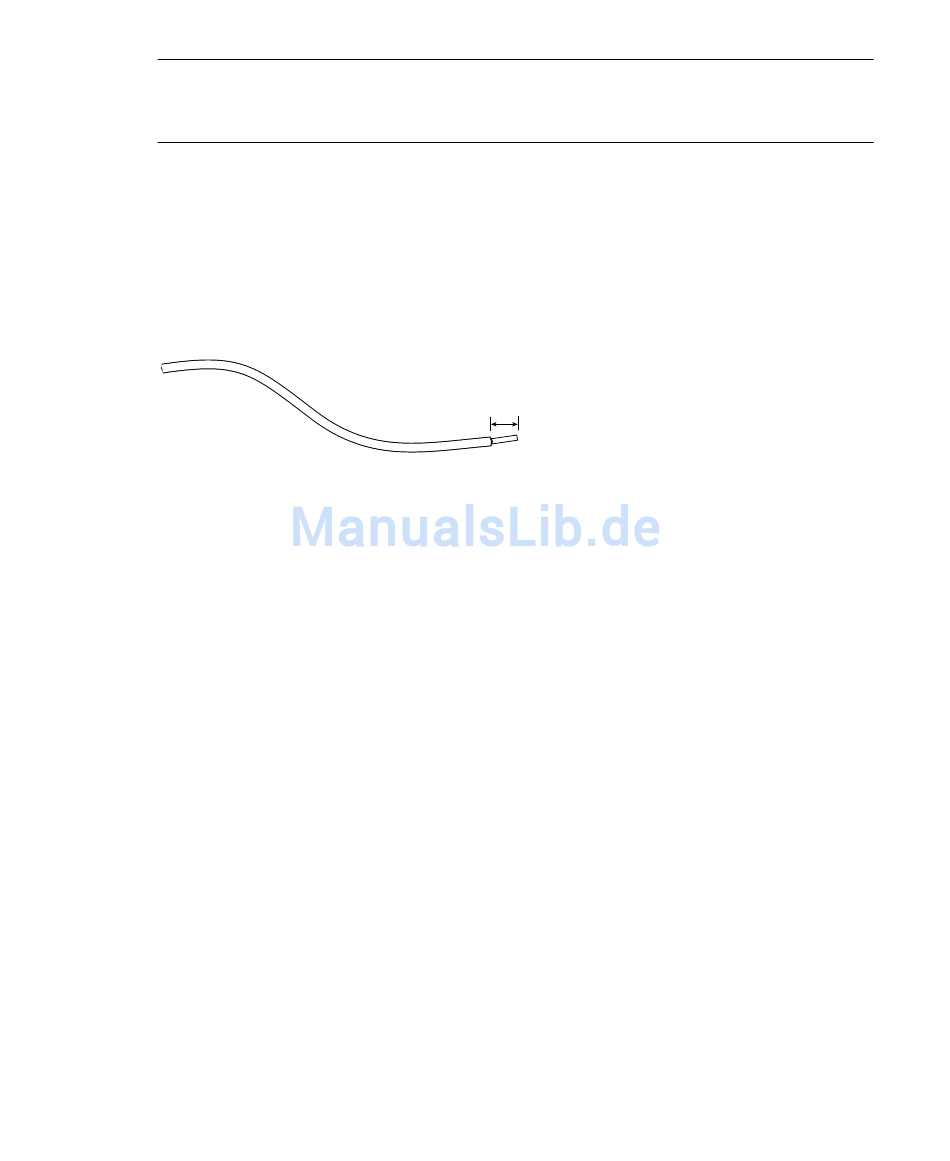

Abisolieren des Drahtes
8 mm
).
).
ABBILDUNG 5-9
