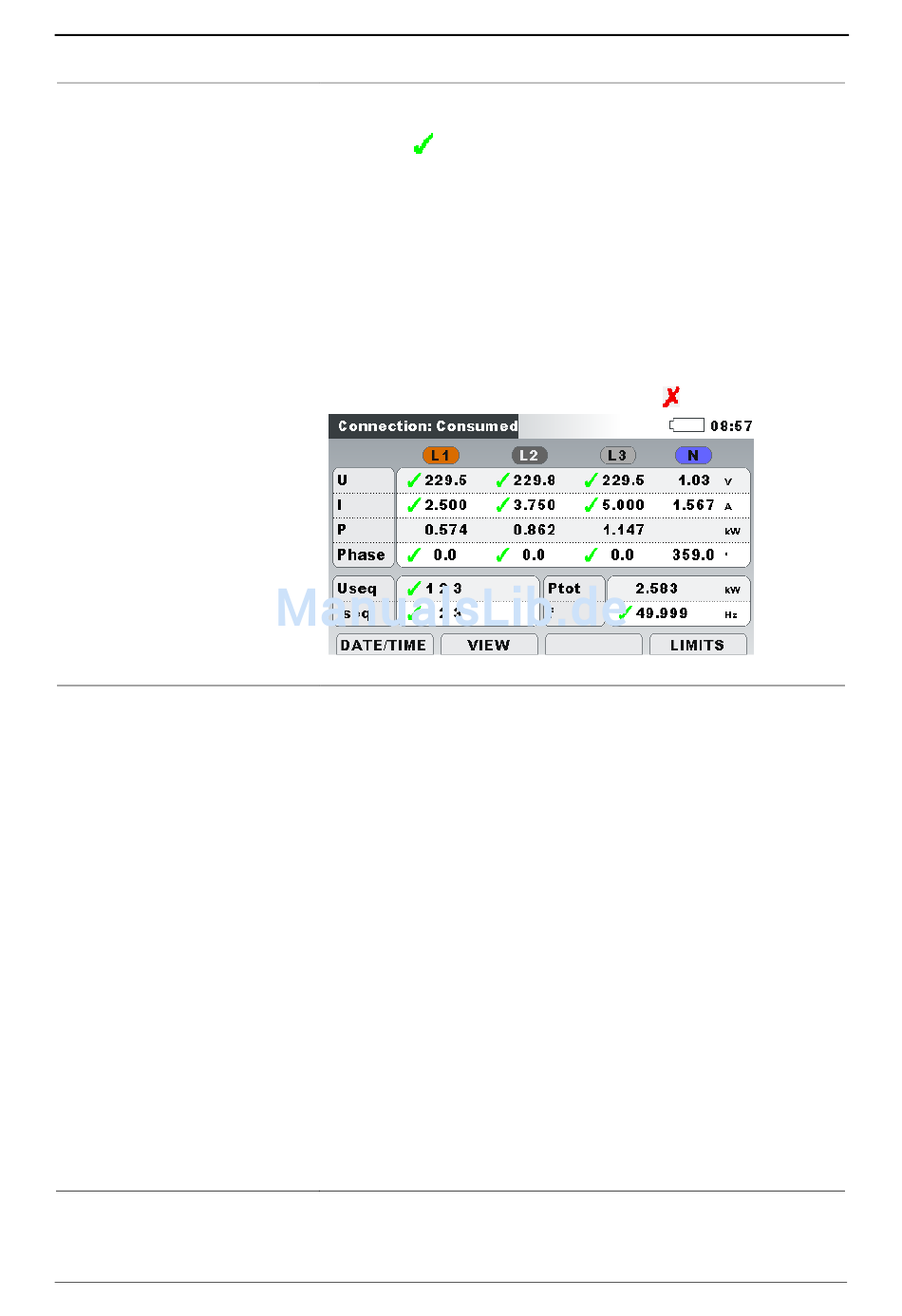

MI 2885 Master Q4
Verbindungsprüfung
Standardparameter
Überprüfen Sie, ob Messergebnisse mit vorgegebenen
Grenzwerte einhalten. Die Messung wird mit dem OK-
Zeichen ( ) versehen, wenn Messergebnisse innerhalb
folgender Grenzen sind:
Spannung 90% ÷ 110% oder Nennspannung
Strom
10%
(Stromzangenbereich)
Frequenz 42.5 ÷ 57.5 Hz für 50Hz und 51 ÷ 69 Hz für
60Hz Systemfrequenz
U-I Phasenwinkel: ±90
Spannungs- und Stromfolge 1 – 2 – 3
Jede Messung, die nicht innerhalb der Grenzen liegt,
wird es mit nicht bestanden Zeichen ( ) markiert.
Stellt die werkseitig eingestellten Standardparameter
ein. Dies sind:
Nennspannung 230V (L-N);
Spannungsverhältnis: 1:1;
Δ : 1
Phasen-Stromzange; Smart-Stromzangen;
Neutralleiter-Stromzangen: Smart-Stromzangen;
Anschluss: 4L;
Synchronisierung: U1
Systemfrequenz: 50 Hz eingestellt werden.
Einbruchsspannung: 90% U
Unterbrechungsspannung: 5% U
Überhöhungsspannung: 110% U
Netzsignalfrequenz1: 316 Hz
Netzsignalfreqenz2: 1060 Hz
Netzsignal-Aufzeichnungsdauer 10 sec
Netzsignal-Schwelle 5% der Nennspannung
RVC Schwelle: 3% der Nennspannung
Löscht die Tabelle der Alarmeinstellungen
96
Bedienung des Geräts
÷
110%
des
0
Nom
Nom
Nom
Nennstroms
