MI 2885 Master Q4
Tabelle 3.35: Tasten auf dem Bildschirm mit dem Unsymmetriediagramm
HALTEN
F1
STARTEN
U
I
F2
I
U
MESSG.
UNSYM.
F4
TREND
Skaliert die Spannungs- oder Stromphasoren.
Löst die Momentaufnahme der Wellenform aus.
Kehrt zum Untermenü „MESSUNGEN" zurück.
3.10.3
Trend der Unsymmetrie
Während einer aktiven Aufzeichnung der UNSYMMETRIE steht die Ansicht TREND zur
Verfügung (für Anleitungen zum Start des ALLGEMEINEN REKORDERS - siehe
Abschnitt 3.14).

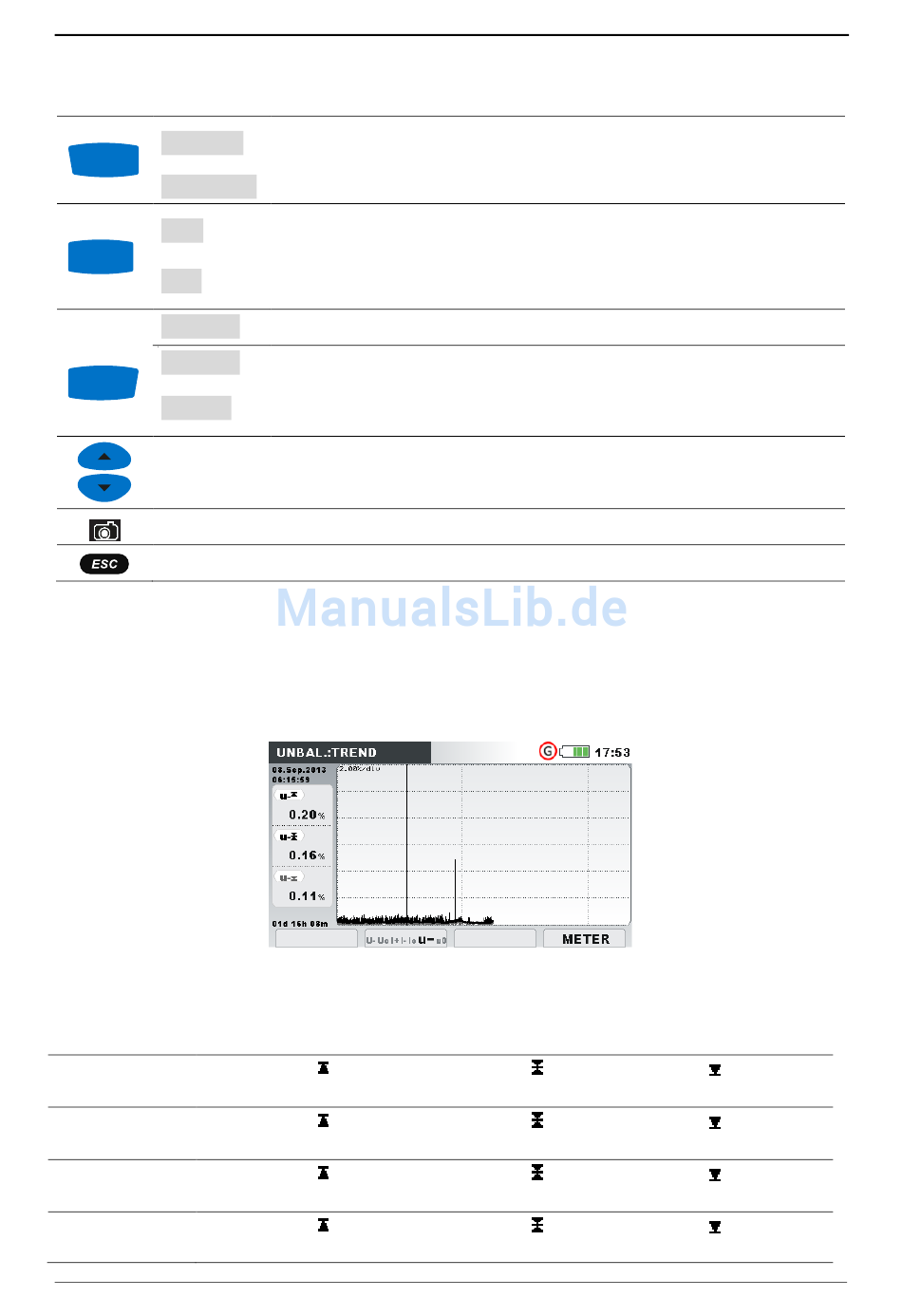

Abbildung 3.37: Bildschirm mit dem Symmetrietrend
Tabelle 3.36: Symbole und Abkürzungen auf dem Gerätebildschirm
u-
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Gegenspannungsanteils u-
u0
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Nullspannungsanteils u
i-
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Gegenstromanteils i-
i0
Maximaler ( ), durchschnittlicher ( ) und minimaler ( ) Wert des
Nullstromanteils i
Hält die Messung auf dem Bildschirm. Anhalten der Uhrzeit,
wird in der rechten oberen Ecke angezeigt.
Startet die gehaltene Messung.
Zeigt die Messung der Spannungsunsymmetrie an und wählt
die Spannung fürs Skalieren (mit den Cursors) aus
Zeigt die Messung der Stromunsymmetrie an und wählt den
Strom fürs Skalieren (mit den Cursors) aus
Wechselt zur Ansicht PHASENDIAGRAMM.
Wechselt zur Ansicht UNSYMMETRIEDIAGRAMM.
Wechselt zur Ansicht TREND (nur während der Aufzeichnung
verfügbar).
0
0
60
Bedienung des Geräts
