Aufzeichnungspraxis und Geräteanschluss
MI 2885 Master Q4

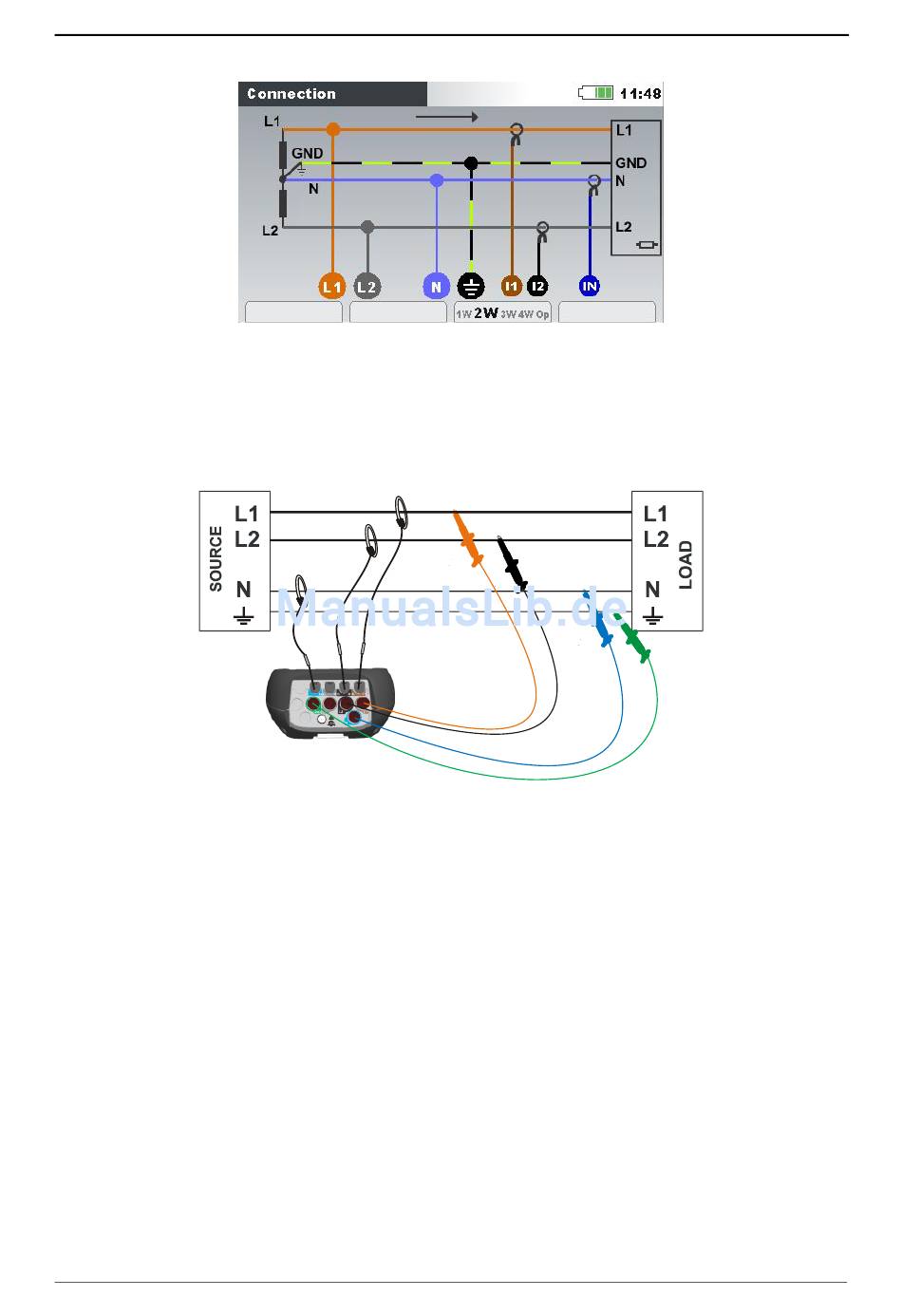

Abbildung 4.11: Auswählen des zweiphasigen 4-Leitersystem auf dem Gerät
Das Gerät muss entsprechend der Abbildung unten an das Netz angeschlossen
werden.
N
Abbildung 4.12: zweiphasiges 4-Leitersystem;
Hinweis: Bei der Erfassung von Ereignissen wird empfohlen, nicht genutzte
Spannungsanschlüsse mit dem Spannungsanschluss N zu verbinden.
4.2.2 Anschluss an Mittel- oder Hochspannungssysteme
In Systemen, in denen die Spannung auf der Sekundärseite eines Spannungswandlers
(sagen wir 11 kV / 110 V) gemessen wird, muss das Spannungsverhältnis des
Spannungswandlers zuerst eingegeben werden. Danach kann die Nennspannung
eingestellt werden, um ein korrekte Messung zu gewährleisten. In der nächsten
Abbildung sind die Einstellungen für dieses spezielle Beispiel dargestellt. Für weitere
Einzelheiten siehe 3.20.1.
