Manfrotto 303SPH Panorama-Rechner

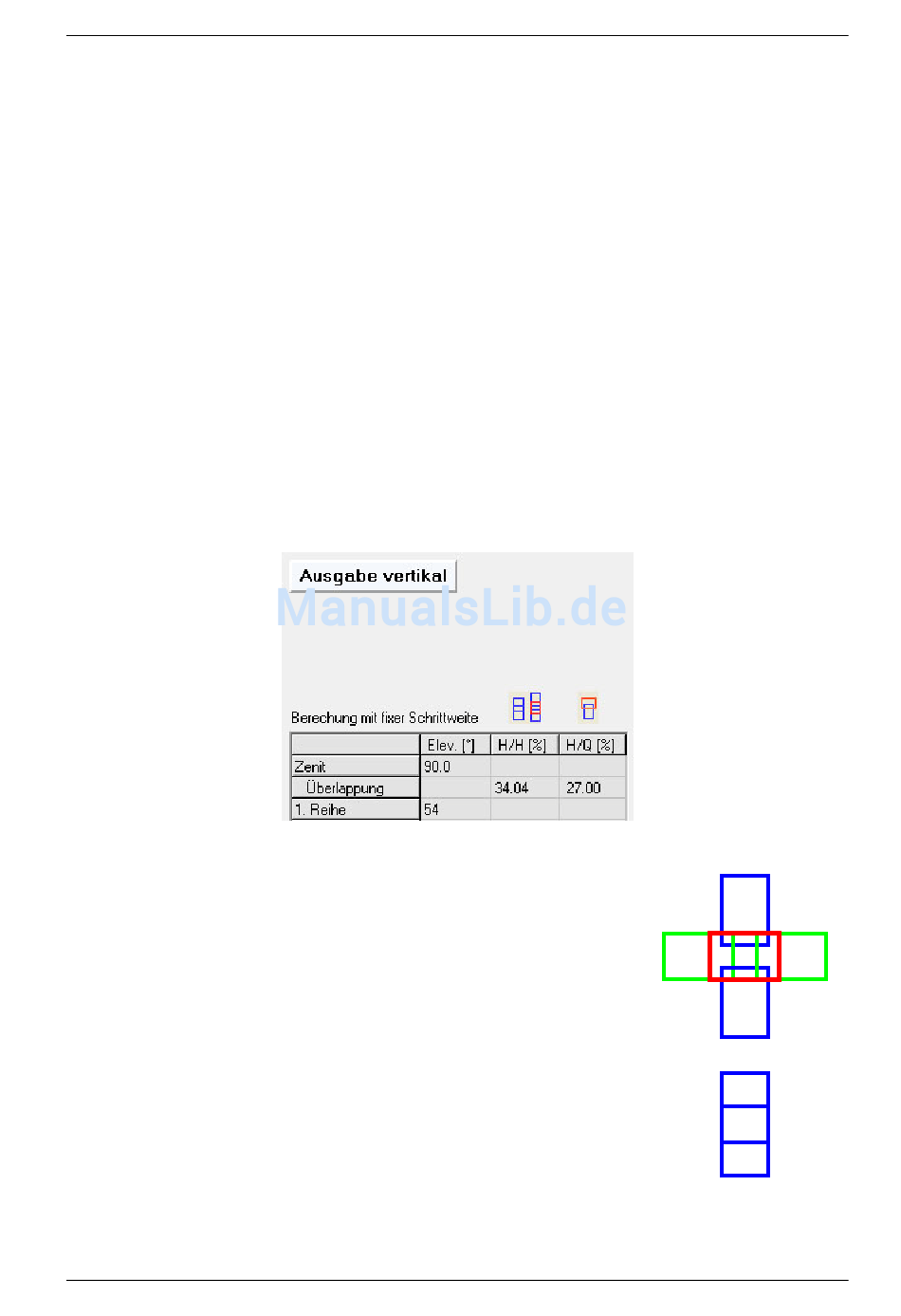

2.3.4 Ausgabe Vertikal

2.3.4.1

Auf der linken Seite des Parameterlistenfeldes

Beschriftungen abwechselnd aufgeführt:

1. Alle Elevationsnamen: Zenit, 1.-, 2.-, 3.-, 4.-, ...., 10. Reihe, Nadir

und dazwischen

2. Alle korrespondierenden Überlappungen

In der Kopfzeile sind die Bezeichnungen für die Ausgabewerte wie folgt bezeichnet:

- Elev. [°]

- H/H [%]

- H/Q [%]

Die Symbole über H/H und H/Q der „Ausgabemaske vertikal"

Überlappung für die ausgegebenen Werte veranschaulichen. Die Anzahl Reihen

zwischen Zenit und Nadir sind auf 10 limitiert.

Bezeichnung der Überlappungen zwischen Zenit/Nadir und den Reihen:

H/H [%]

Überlappung Hoch- auf Hochformat (grün/rot)

H/Q [%]

Überlappung Hoch- auf Querformat (blau/rot)

Bezeichnung der Überlappung zwischen den Reihen

H/H [%]

Überlappung Hoch- auf Hochformat (blau/blau)

: Anzeige der Elevationswerte in [°]

: Anzeige der Überlappung, wenn sich 2 Bilder je auf der kurzen

Seiten des Bildformates überlappen.

: Anzeige der Überlappung, wenn sich die angrenzende Reihe zu

Nadir/Zenit mit der langen Seite von Nadir/Zenit überlappt.

Bedienungsanleitung

sind dunkel hinterlegt folgende

http://www.panorama-factory.ch

sollen die Art der
