Manfrotto 303SPH Panorama-Rechner
2.3.2 Überlegungen für die vertikale Überlappung beim Kugel-Panorama
2.3.2.1

Berechnungsmodus vertikal (Reihen)

Wie schon in der Einführung kurz angesprochen ist beim Kugelpanorama das
Hineinragen der untersten Reihe zu Nadir in den toten Winkel des Panorama-Kopfes
eine unschöne Tatsache.
Es ist jedoch sehr verbreitet, dass die Elevationswerte durch Addition fester vertikaler
Schrittweiten bestimmt werden. Als Beispiel sind die Elevationswerte für ein Panorama
mit 4 Reihen und Zenit-/Nadir-Bild +90° / +60° / +30° / -30° / -60° / -90°. Dies entspricht
einer Schrittweite von 30°. Wird im Hochformat fotografiert (ist Bedingung für diesen
Panorama-Rechner) überlappen sich die Reihen auf der schmalen Seiten des
Bildformates. Für die beiden Reihen angrenzend zu Nadir/Zenit gilt es zu beachten,
dass diese sich in den beiden Extremen mit dem Nadir-/Zenit-Bild sowohl auf der
schmalen- als auch auf der Längsseite des Bildformates überlappen. Überlappt die

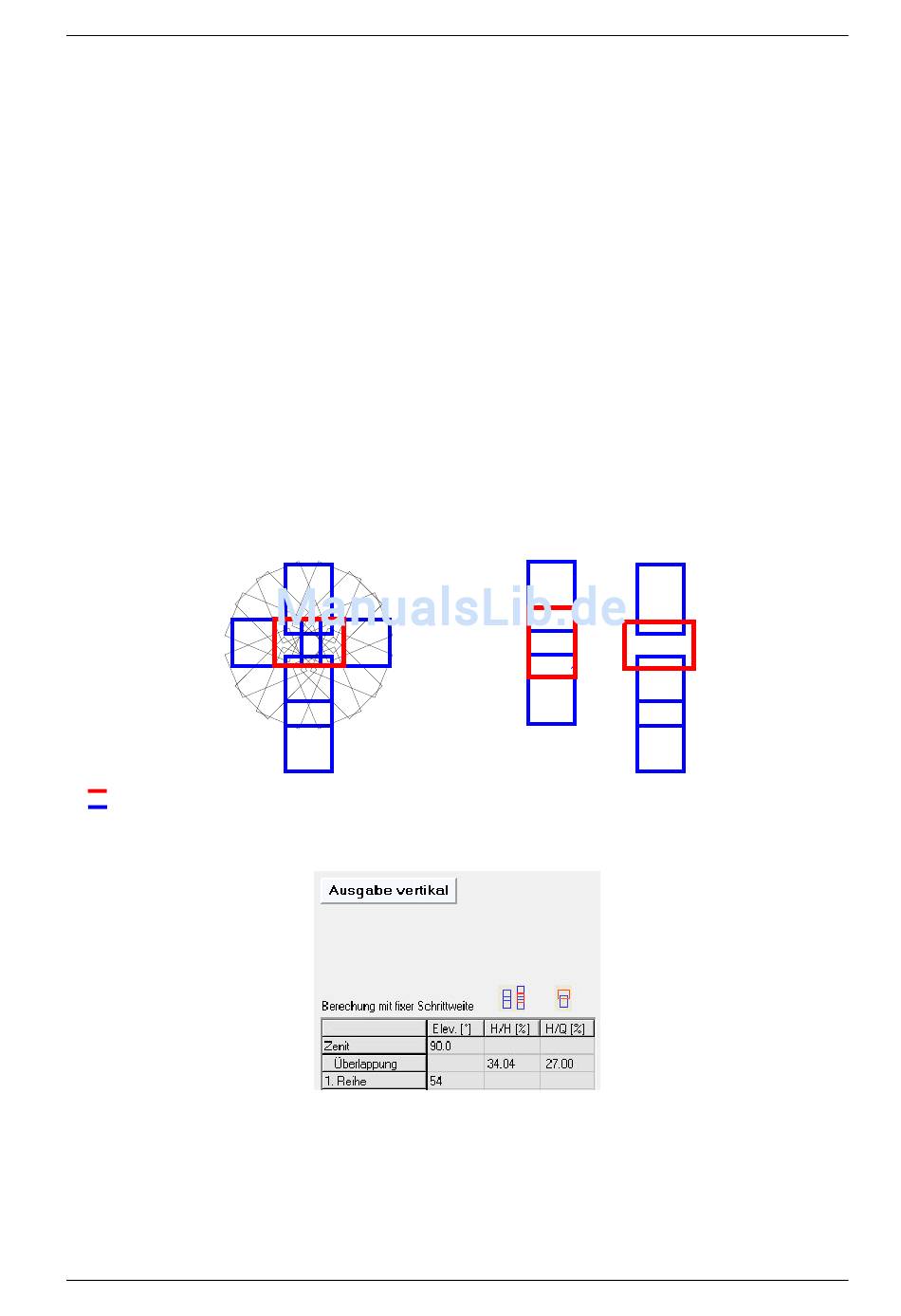

schmale Seite der Reihe mit der Längsseite von Nadir/Zenit Figur (b) und in der
Ausgabemaske
18
prozentuale Überlappung wesentlich geringer als wenn sich die beiden schmalen
Seiten überlappen Fig. (a), welche in der Ausgabemaske
Als Berechnungs-Referenz für die prozentuale Überlappung gilt für diese Betrachtun-
gen die Längsseite des Bildformats.
Aufnahme Zenit/Nadir
Aufnahme Reihe zu Zenit/Nadir: Überlappung zwischen den Reihen (H/H und H/Q)
Die Symbole über H/H und H/Q der „Ausgabemaske vertikal"
Überlappung für die ausgegebenen Werte veranschaulichen.
©
Copyright by Josef Ehrler, CH-6032 Emmen, Schweiz
mit H/Q (Hochformat/Querformat) bezeichnet, dann ist die
mit H/H bezeichnet sind.
18
(a)
17
18
http://www.panorama-factory.ch
Bedienungsanleitung
(b)
sollen die Art der
