Manfrotto 303SPH Panorama-Rechner
Diese Umstände haben mich dazu veranlasst, den Panorama-Rechner so auszulegen,
dass sich die vertikalen Elevationswerte auf drei verschiedene Arten berechnen

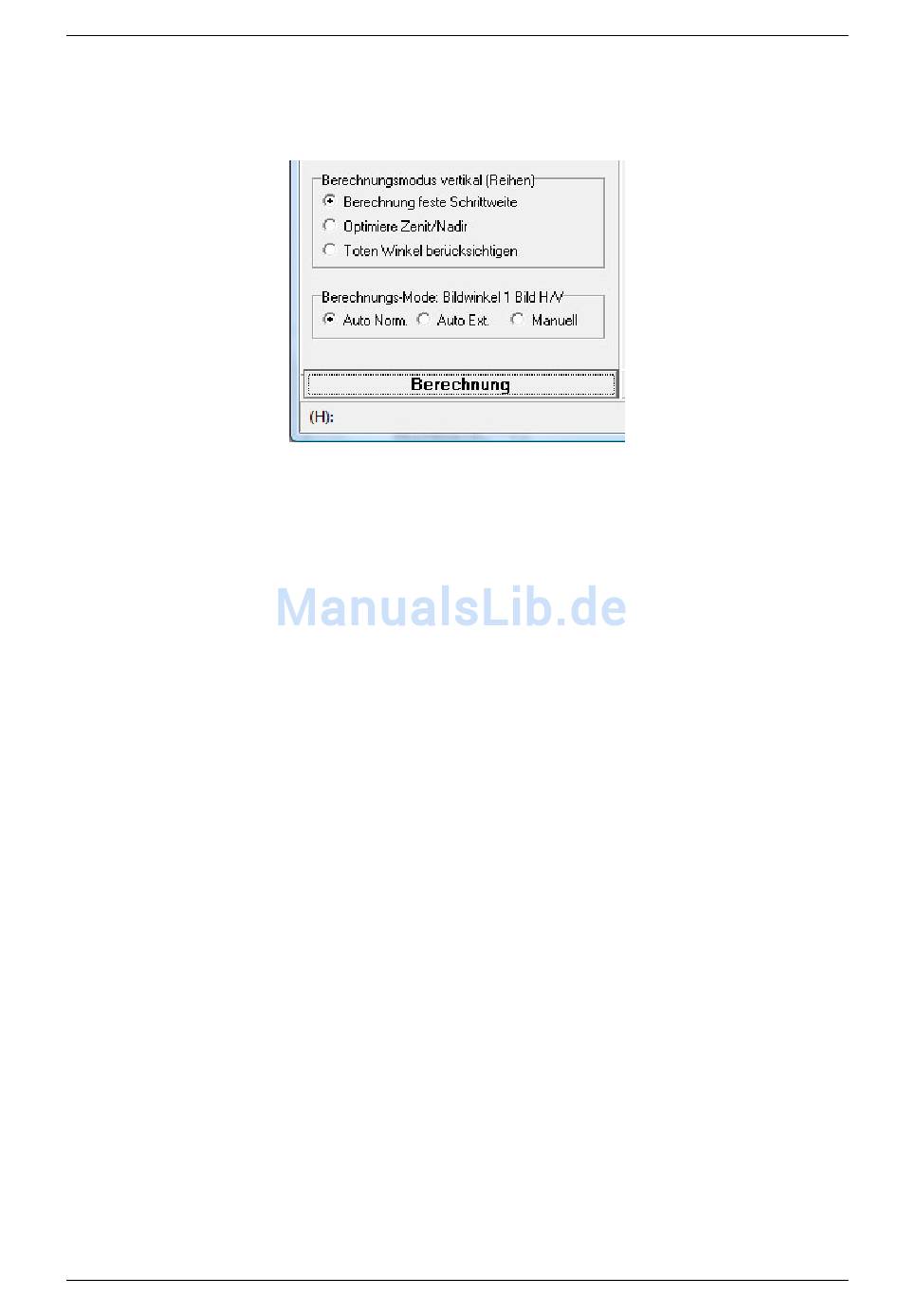

lassen. Das folgende Bild zeigt einen Ausschnitt der Eingabemaske mit den 3
Optionen des Kugelpanorama-Rechners.
2.3.2.2

„Berechnung feste Schrittweiten"

Diese Berechnungsart bestimmt die einzelnen Elevationswerte durch Addition einer
festen Schrittweite. So sind die Elevationswerte für ein Panorama mit 4 Reihen und
Zenit-/Nadir-Bild wiederum +90° / +60° / +30° / -30° / -60° / -90°.
Der Nachteil dieser Berechnungsart ist, dass diese im Nadir/Zenit Bereiche zulässt, wo
die Überlappungswerte geringer sind als jene zwischen den einzelnen Reihen. Wenn
z.B. das Zenit Bild und ein Bild aus der obersten Reihe sich je auf der schmalen Seite
des Bildformates überlappen, so ist diese Überlappung identisch mit jenen zwischen
den einzelnen Reihen. Überlappt die oberste Reihe das Zenit Bild jedoch auf der
Längsseite, was bei einer vollen Umdrehung (360°) des Panoramakopfes zwangsläufig
der Fall ist, so wird die berechnete prozentuale- Überlappung (H/Q) stark reduziert.
Auch kann die Reihe zu Nadir unkontrolliert in den toten Winkel des Panoramakopfes
hineinragen. Dies reduziert auch die Überlappung zwischen den Reihen und zu Zenit.
Diese Berechnungsart ist trotz aller Unzulänglichkeiten die gebräuchlichste. Dies weil
sie in ihrer Anwendung so einfach ist.
2.3.2.3 Berechnung „Optimiere Zenit/Nadir"
Diese optimierende Berechnungsart geht einen Schritt weiter und berechnet zwischen
zwei benachbarten Reihen eine prozentuale Überlappung, welche sich auf die längere
Seite des Bildformates bezieht. Die prozentualen Überlappungen zwischen Zenit/Nadir
und ihren benachbarten Reihen beziehen sich dagegen auf die schmale Seite des
Bildformates.
Dies stellt sicher, dass wenn erforderlich, die Überlappung zwischen den Reihen zu
Nadir/Zenit H/Q [%] auf den geforderten Wert
jedoch auf Kosten der Überlappungen zwischen den Reihen.
2.3.2.4 Berechnung des „Toten Winkels berücksichtigen"
In einem weiteren Schritt wird dem toten Winkel, hervorgerufen durch die Abdeckung
des Panorama-Kopfes, Rechnung getragen. Wird in der Berechnungsart „Optimiere
©
Copyright by Josef Ehrler, CH-6032 Emmen, Schweiz
11
12
20
23
vergrössert wird. Dieser Gewinn geht
9
http://www.panorama-factory.ch
Bedienungsanleitung
19
