NordicTrack E4.1 Bedienungsanleitung Seite 8

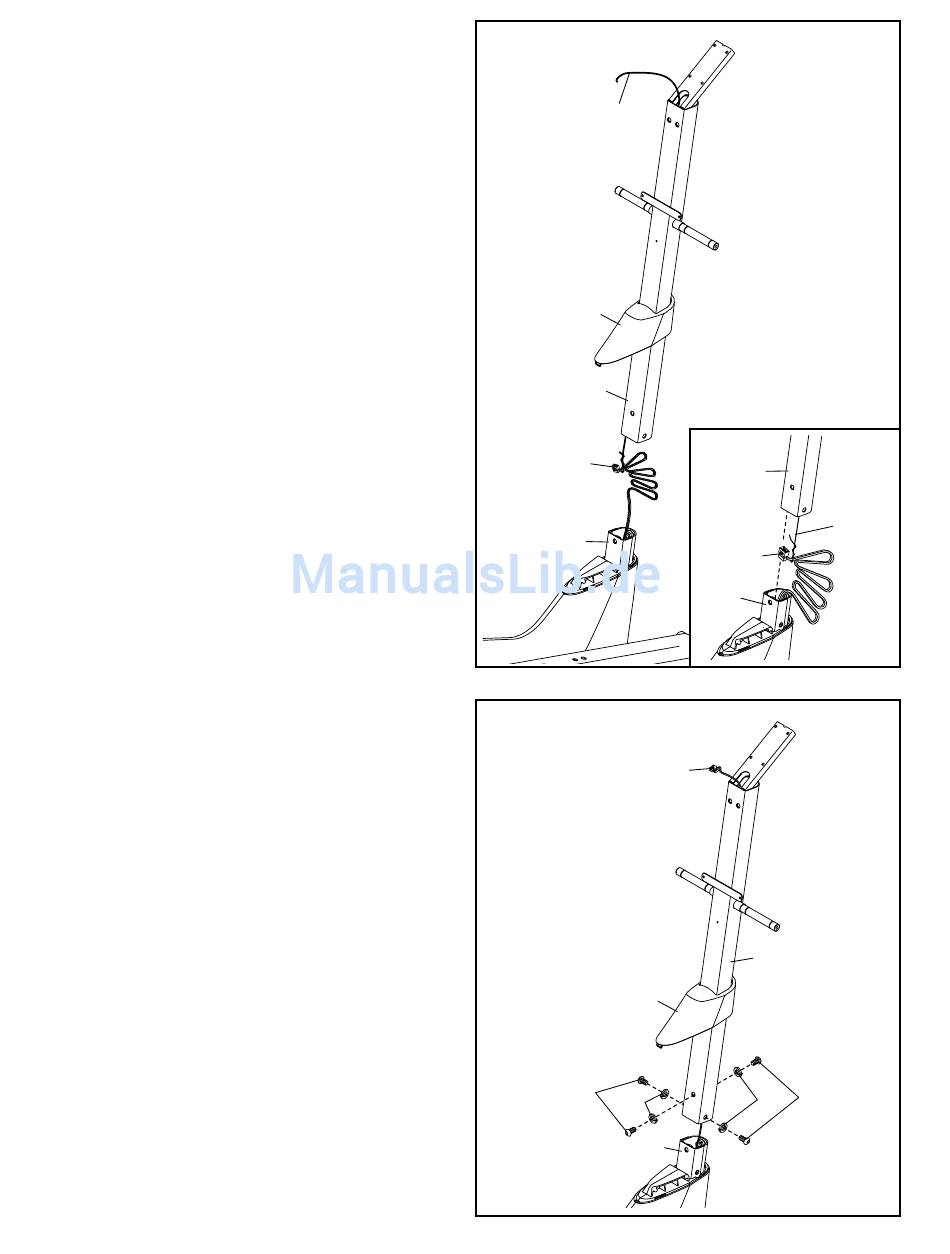

4. Richten Sie den Pfosten (2) und die
Oberschutzabdeckung (37) so aus, wie abge-
bildet. Schieben Sie die Oberschutzabdeckung
nach oben auf den Pfosten auf.
Eine zweite Person soll den Pfosten (2) an den
Rahmen (1) hinhalten.
Siehe eingesetzte Detailzeichnung. Finden
Sie die Kabelbefestigung innerhalb des
Pfostens (2). Binden Sie das untere Ende
der Kabelbefestigung an den Kabelbaum
(42). Ziehen Sie dann das obere Ende der
Kabelbefestigung nach oben und aus dem
oberen Ende des Pfostens heraus. Nun kön-
nen Sie die Kabelbefestigung abnehmen und
wegschmeißen.
Tipp: Um ein Hineinfallen des Kabelbaums
(42) in den Pfosten (2) zu vermeiden,
befestigen Sie den Kabelbaum mit einem
Gummiband oder einem Klebeband.
5. Schieben Sie den Pfosten (2) auf den Rahmen
(1) auf. Tipp: Eine zweite Person soll die
Oberschutzabdeckung (37) aus dem Weg
schieben.
Tipp: Vermeiden Sie ein Abklemmen des
Kabelbaums (42). Befestigen Sie den Pfosten
(2) mit vier M10 x 20mm Schrauben (79) und
vier M10 Federringen (78).
Schieben Sie die Oberschutzabdeckung (37)
nach unten und drücken Sie diese in den
Rahmen (1) hinein.
4
Kabel-
befestigung
37
2
42
1
5
Vermeiden Sie ein
Abklemmen des
Kabelbaums (42)
37
79
78
8
2
Kabel-
befest-
42
1
42
2
79
78
1
igung
