NordicTrack E4.1 Bedienungsanleitung Seite 12

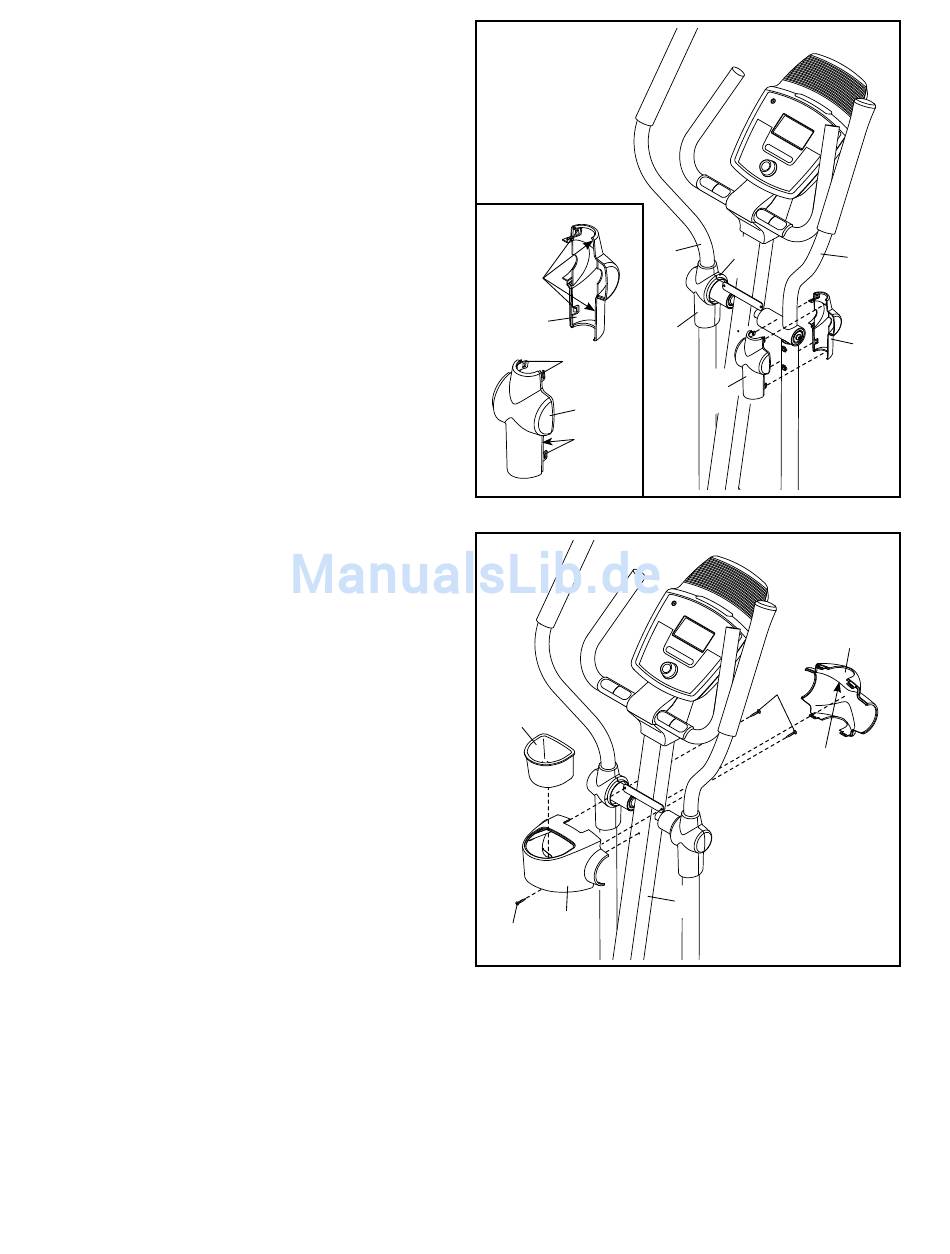

12. Siehe eingesetzte Detailzeichnung. Finden Sie
eine Drehabdeckung A (19), welche man an den
Haken erkennt, und eine Drehabdeckung B (22),
welche man an den Laschen erkennt.
Drücken Sie eine Drehabdeckung A (19) und
eine Drehabdeckung B (22) rund um den rech-
ten Oberkörperarm (9) zusammen.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
Tipp: Vergewissern Sie sich, dass sich die
Drehabdeckungen (19, 22) in der abgebilde-
ten Position befinden.
13. Befestigen Sie die hintere Pfostenabdeckung (3)
mit drei M4 x 16mm Schrauben (92) am Pfosten
(2).
Richten Sie die vordere Pfosten Abdeckung (16)
so aus. dass der angedeutete Pfeil nach oben
schaut.
Drücken Sie die vordere Pfostenabdeckung (16)
in die hintere Pfostenabdeckung (3) hinein.
Drücken Sie den Wasserflaschenhalter (5) in die
hintere Pfostenabdeckung (3) hinein.
12
Las-
chen
22
Haken
19
Haken
13
5
3
92
12
19
8
22
19
92
Pfeil
2
9
22
16
