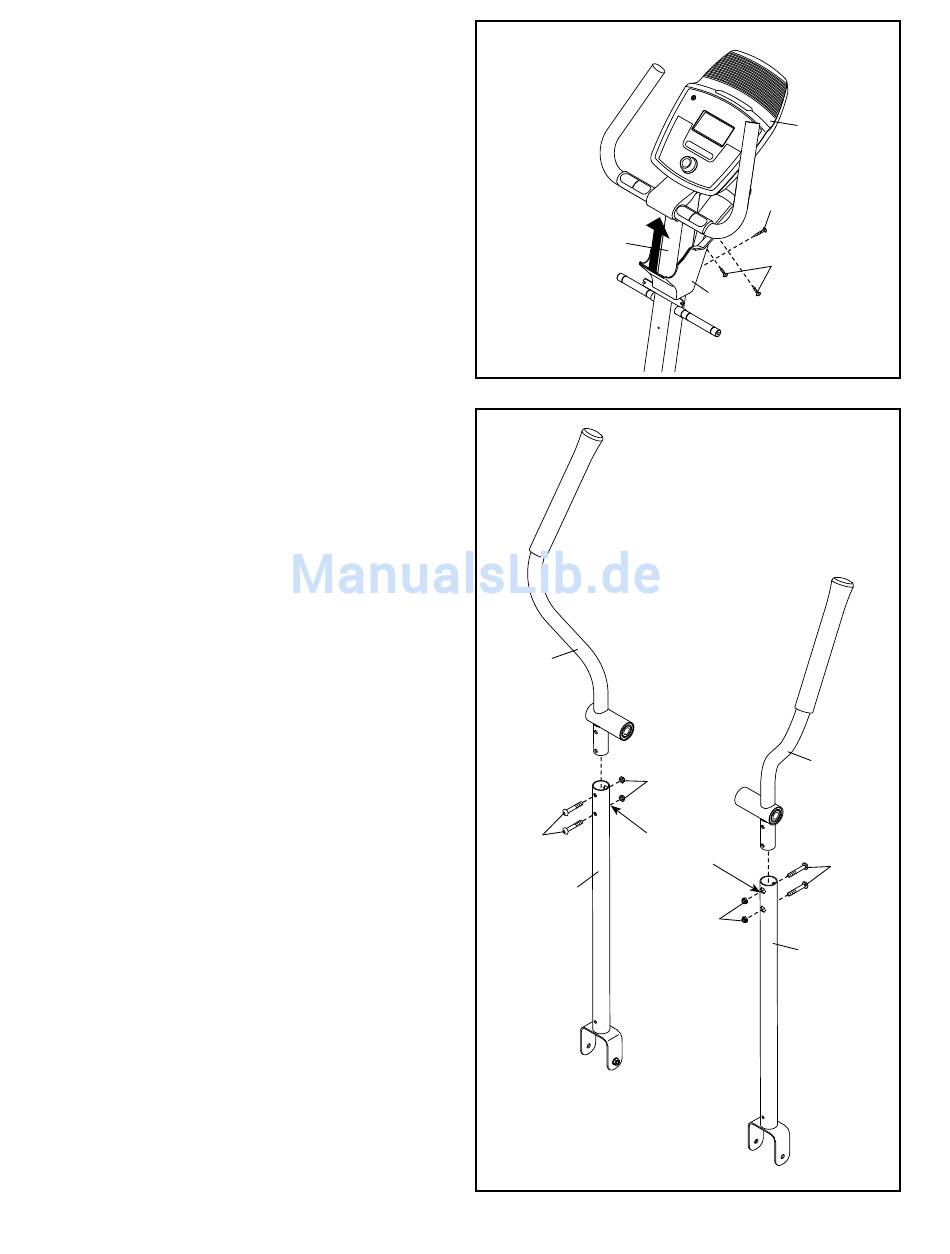

8. Schieben Sie die Computerabdeckung (32) nach
oben auf den Computer (4).
Befestigen Sie die Computerabdeckung (32) mit
einer M4 x 16mm Schraube (92) am Pfosten (2).
Befestigen Sie dann die Computerabdeckung
(32) mit zwei M4 x 16mm Schrauben (92) am
Computer (4).
9. Finden Sie den linken und den rechten
Oberkörperarm (8, 9).
Richten Sie den linken Oberkörperarm (8) und
das Oberkörperbein (6) so aus, wie abgebildet.
Achten Sie darauf, dass sich die sechsecki-
gen Löcher an den angedeuteten Stellen
befinden.
Schieben Sie den linken Oberkörperarm (8)
durch das Oberkörperbein (6).
Befestigen Sie den linken Oberkörperarm (8)
mit zwei M8 x 45mm Bolzen (76) und zwei
M8 Kontermuttern (77). Achten Sie darauf,
dass sich die Kontermuttern in den sech-
seckigen Löchern befinden. Ziehen Sie die
Linsenbolzen noch nicht fest an.
Befestigen Sie den rechten Oberkörperarm
(9) am anderen Oberkörperbein (6) auf die
gleiche Weise.
8
2
9
8
76
Sechseckige
6
10
4
92
92
32
9
77
Löcher
77
6
76
