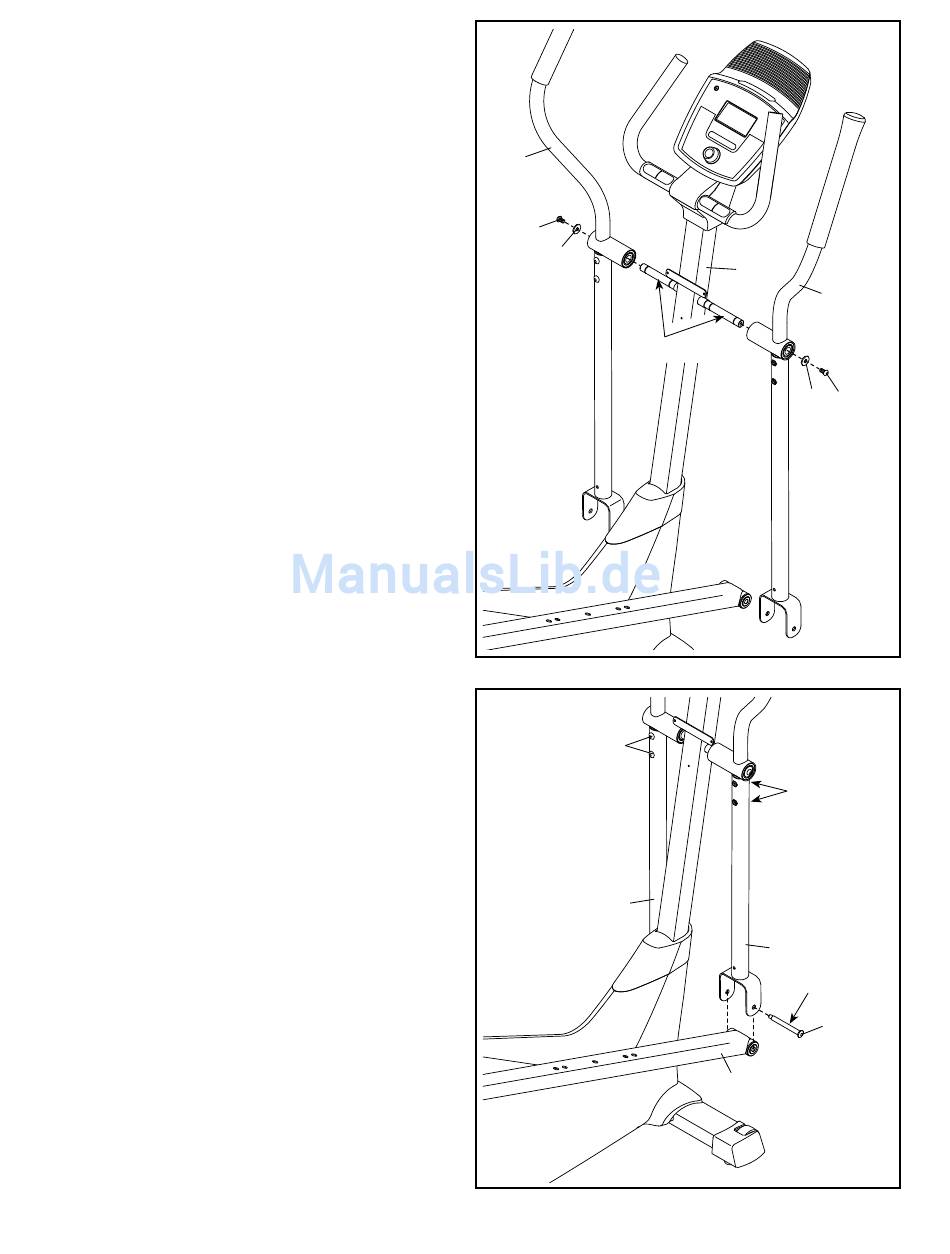

10. Geben Sie eine großzügige Menge des
beigelegten Schmierfetts auf die Achsen des
Pfostens (2).
Richten Sie den linken und den rechten
Oberkörperarm (8, 9) so aus, wie abgebildet,
und schieben Sie diese auf die linke und rechte
Seite des Pfostens (2).
Befestigen Sie beide Oberkörperarme (8, 9) mit
einer M8 x 20mm Schraube (80) und einer M8
Unterlegscheibe (33).
11. Geben Sie ein wenig Schmierfett auf den selbst-
hemmenden Bolzen mit Ansatzschaft (31).
Während eine zweite Person das vordere Ende
der rechten Pedalschiene (49) innerhalb der
Klammer des rechten Oberkörperbeins (6) hin-
hält, schieben Sie den Bolzen mit Ansatzschaft
(31) durch das rechte Oberkörperbein und die
rechte Pedalschiene.
Ziehen Sie den Bolzen mit Ansatzschaft (31)
an der angeschweißten Mutter am rechten
Oberkörperbein (6) fest.
Wiederholen Sie diesen Schritt und befes-
tigen Sie die rechte Pedalschiene (nicht
abgebildet) am rechten Oberkörperarm (6).
Ziehen Sie die M8 x 45mm Bolzen (76) fest.
10
8
80
33
Schmiermittel
11
76
6
11
2
9
33 80
76
6
Schmiermittel
31
49
