2. Kabel in das Gehäuse einführen
Um den Stellungsregler zuverlässig vor Störstrahlungseinflüssen zu schützen, so dass
die Anforderungen hinsichtlich der elektromagnetischen Verträglichkeit (EMV) erfüllt
werden, sind alle Leitungen durch eine Ferrithülse in den Anschlussraum zu führen.
Gehen Sie dabei vor, wie nachstehend beispielhaft beschrieben:

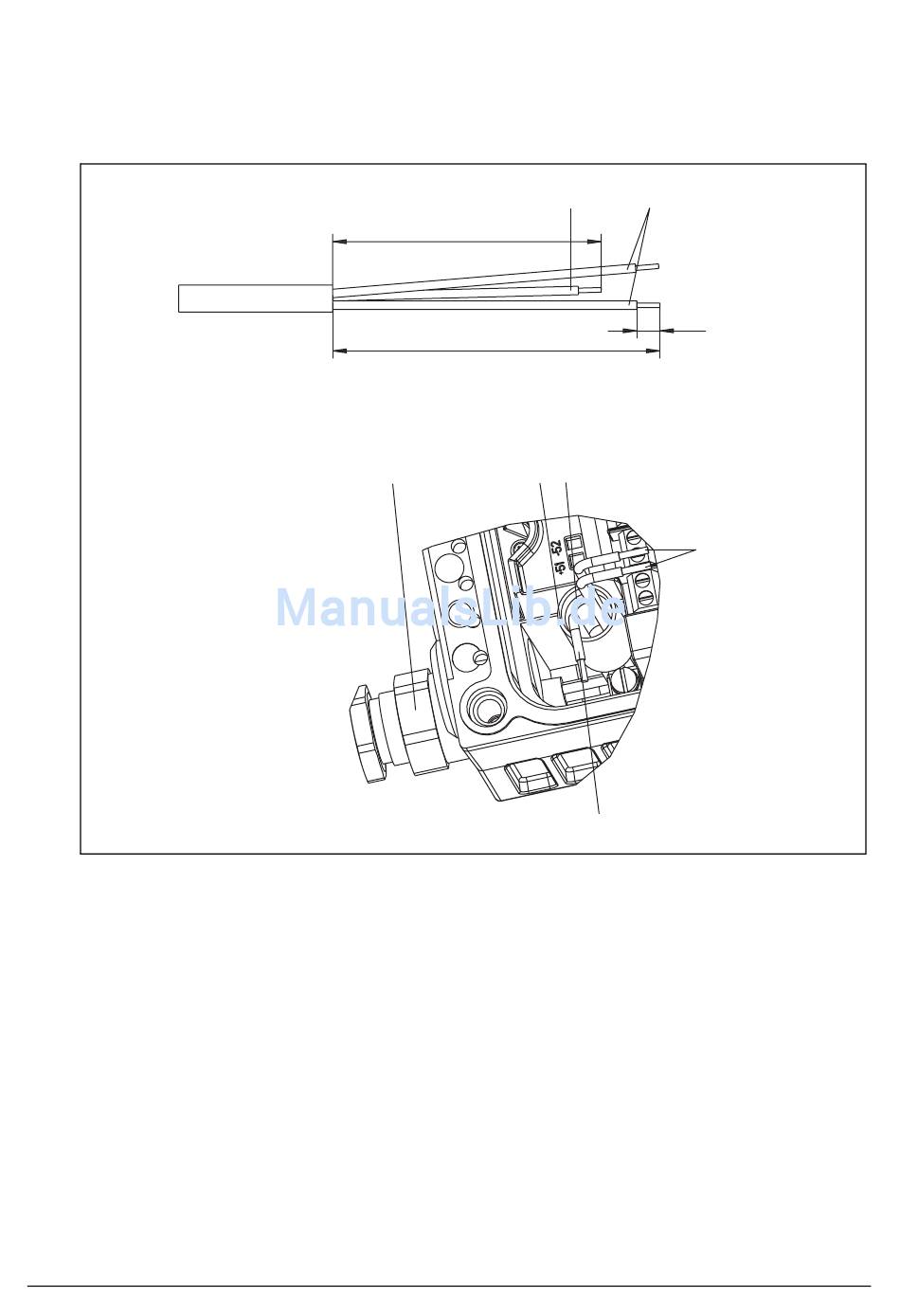

Bild 20 Kabel einführen
1. Den Kabelmantel am Kabelende auftrennen und abziehen. Den grün/gelben Kabel-
schirm (1) und die beiden 4...20 mA Signalleitungen (2) auf die angegebene Länge
kürzen und auf ca. 8 mm abisolieren.
2. Den Schutzschlauch (4) auf die Ferrithülse (3) aufsetzen.
3. Die Leitungen durch die Kabeleinführung (6) und die Ferrithülse (3) führen. Dabei
das Kabelmantelende bis in den Anschlussraum einführen. Die Kabeleinführung (5)
einschrauben.
4. Den Schutzleiter (1) an den Erdungsanschluss und die 4...20 mA Signalleitungen (2)
an die Signallklemmen +(11)/-(12) anschließen (siehe Bild 21 auf Seite 25).
24
5
Elektropneumatischer Stellungsregler TZIDC-200
1
78 mm
96 mm
4 3
1
2
8 mm
2
