Führen Sie zum Anbau des TZIDC-200 an einen Schwenkantrieb folgende
Schritte (1 - 3) aus:
1. Adapter an Stellungsregler montieren
1
2
3

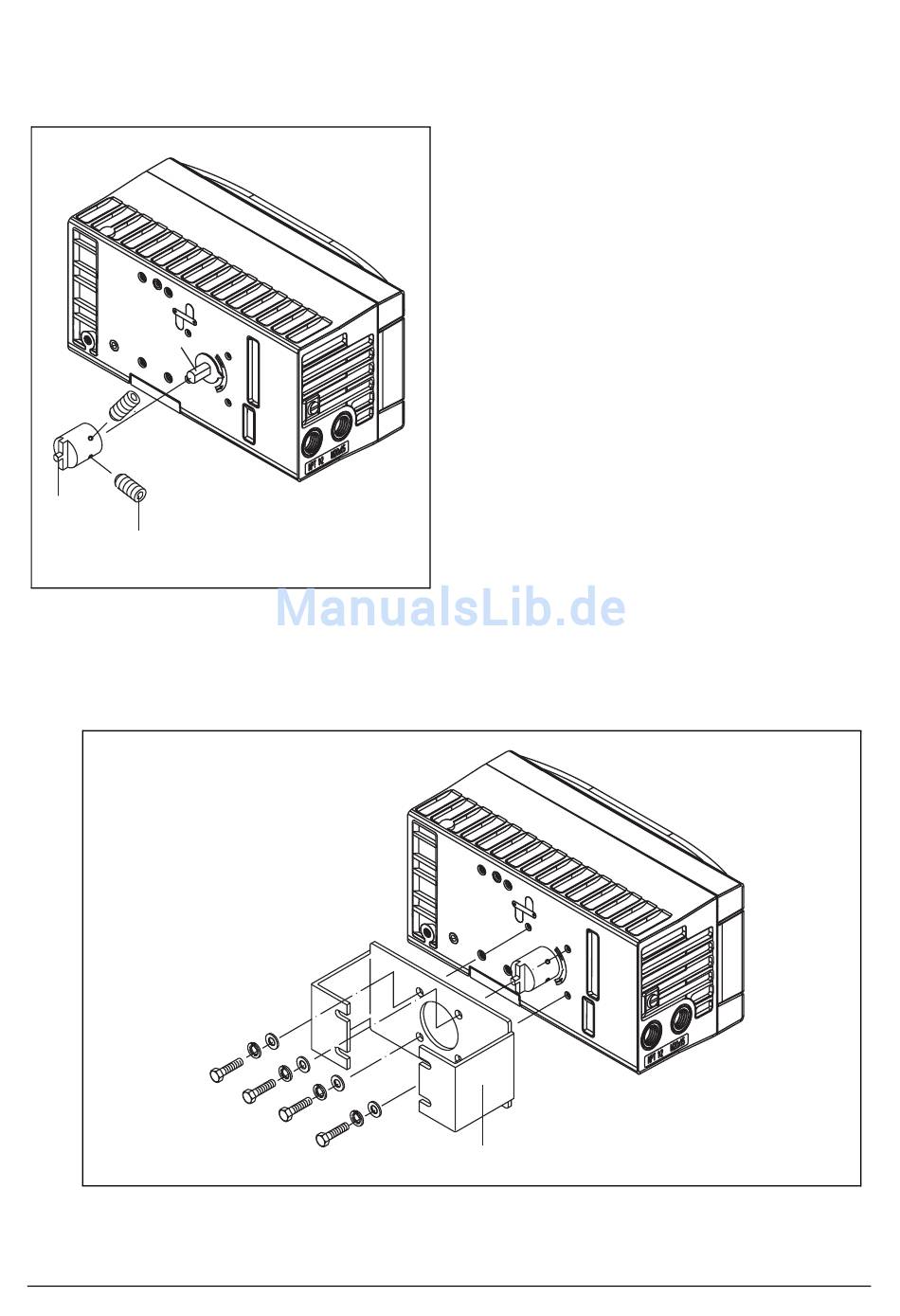

Bild 12 Adapter montieren
2. Anbaukonsole (1) an Stellungsregler anschrauben
Schrauben M6
Bild 13 Anbaukonsole an Stellungsregler anschrauben
18 Elektropneumatischer Stellungsregler TZIDC-200
• Anbauposition bestimmen (parallel zum
Antrieb oder um 90° versetzt)
• Drehrichtung des Antriebs (rechtsdrehend
oder linksdrehend) ermitteln
• Schwenkantrieb in Grundstellung fahren
• anhand der Anbauposition sowie der
Grundstellung
Antriebs feststellen, in welche Stellung die
Achse (1) des Stellungsreglers von Hand
vorverstellt und in welcher Position der
Adapter (2) aufgesetzt werden muss, damit
der Stellungsregler innerhalb des Arbeits-
bereichs arbeiten kann (Pfeil auf Geräte-
rückseite muss
zulässigen Bereichs bewegen, siehe Bild 2
auf Seite 11)
• Achse voreinstellen
• Adapter in der geeigneten Position auf die
Achse aufsetzen und mit Gewindestiften
(3) fixieren; dabei muss einer der Gewin-
destifte verdrehsicher auf die Abflachung
der Achse fixiert sein
1
und Drehrichtung
sich innerhalb
