Bedienelemente - Rotex RoCon HP Betriebsanleitung

1 Anzeige Datum
2 Status Kältemittelverdichter:
Blinkend: Wärmepumpenan-
forderung aktiv
Permanent an: Kompressor
arbeitet
: Keine Verbindung zum
Außengerät

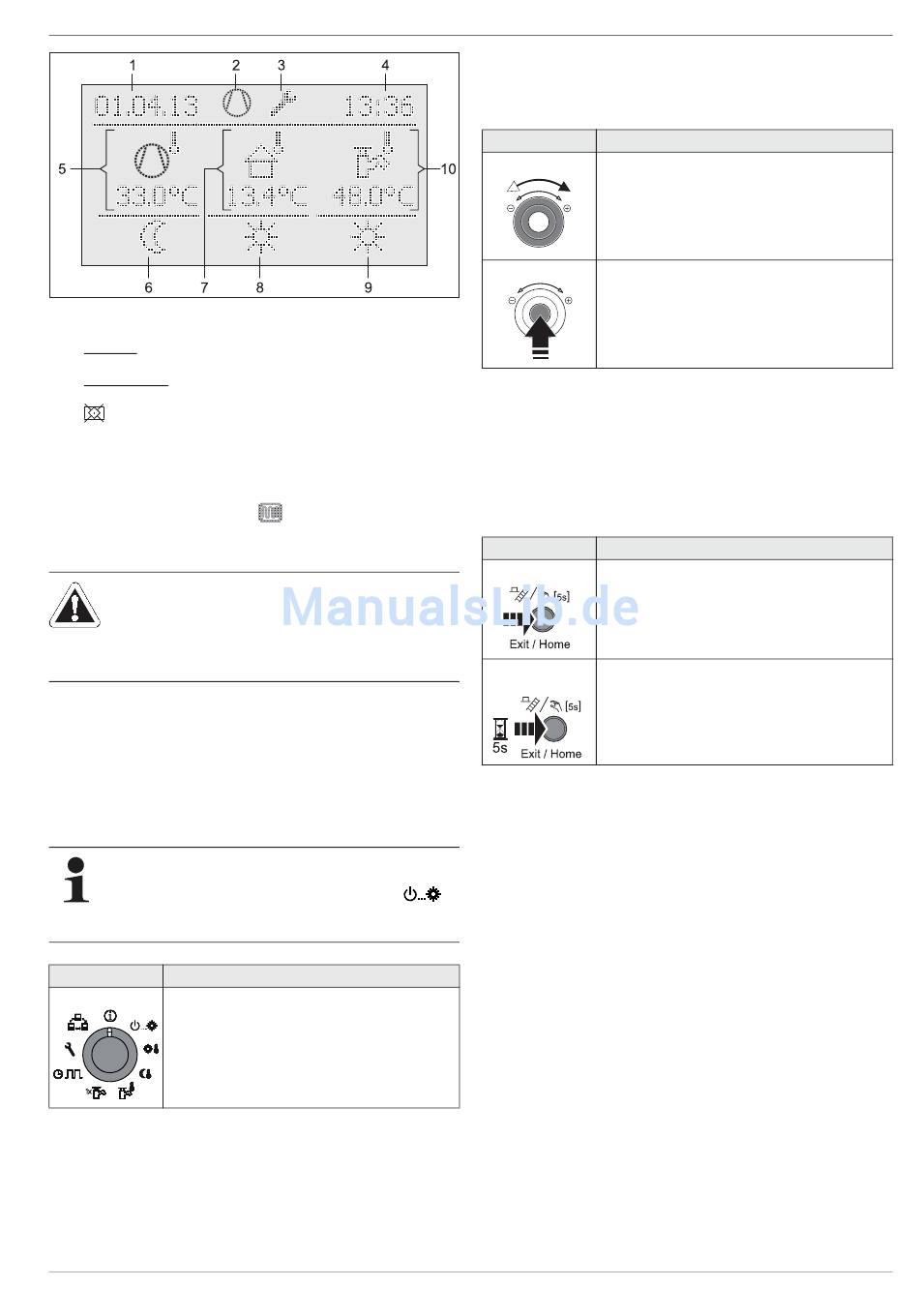

Bild 3-2 Display der Regelung - Standardanzeige
Bei aktivierter Estrichfunktion (siehe Kapitel 3.6.9) wird in der
oberen Displayzeile das Symbol

3.2.2 Bedienelemente

VORSICHT!
Die Bedienelemente der Regelung niemals mit einem
harten, spitzen Gegenstand betätigen. Dies kann zur
Beschädigung und zu Fehlfunktionen der Regelung
führen.
Sind für bestimmte Funktionen spezielle Tastenkombinationen
oder längere Tastendrücke erforderlich, wird im jeweiligen Ab-
schnitt dieser Anleitung gesondert darauf hingewiesen.
Drehschalter
Mit dem Drehschalter können häufig benötigte Funktionen und
Einstellmöglichkeiten schnell und direkt angewählt werden
(Hauptfunktionsebene).
Unabhängig von der Stellung des Drehschalters ar-
beitet die ROTEX HPSU compact nach der Betriebsart,
welche in der Schalterstellung "Betriebsart"
eingestellt oder welche durch ein Sonderprogramm ak-
tiviert wurde.
Aktion
Drehen
Direktanwahl der dieser Schalterstellung
zugewiesenen Hauptfunktionsebene.
Tab. 3-1 Funktion des Drehschalters
FA ROTEX RoCon HP - 04/2014
3 Anzeige Fachmann-Login
4 Anzeige Uhrzeit
5 Aktuelle Vorlauftemperatur
6 Status Heizkreis
7 Aktuelle Außentemperatur
8 Aktive Betriebsart
9 Status Warmwasserberei-
tung
10 Aktuelle Speichertemperatur
angezeigt.
Resultat
Drehtaster
Mit dem Drehtaster kann in den jeweiligen Ebenen navigiert, der
Einstellwert angewählt, verändert und mit kurzem Tastendruck
diese Änderung übernommen werden.
Aktion
Drehen
Nach rechts (+): zunehmende Verstellung
Nach links (–): abnehmende Verstellung
Antippen
Auswahl bestätigen, Einstellung überneh-
men, Funktion ausführen.
Tab. 3-2 Funktionen des Drehtasters
Exit-Taste
Mit dieser Taste kann innerhalb eines Menüpunktes zur vorher-
gehenden Anzeige zurückgesprungen bzw. eine Funktion /
Eingabe abgebrochen werden.
Mittels dieser Taste kann auch die Sonderebene (siehe
Abschnitt 3.5) aufgerufen werden.
Aktion
Kurz antippen.
– Rücksprung zur vorherigen Anzeige bzw.
zur vorherigen Ebene oder
– Abbruch einer Sonderfunktion bzw. eines
einmaligen aktiven Zeitprogramms
Mehr als 5 s drü-
– Sonderebene wird aufgerufen.
cken.
Tab. 3-3 Funktionen der Exit-Taste
3 x Bedienung
Resultat
Resultat
7
