4. [Urlaub]: Einmalige kalendergesteuerte Absenkung.
– Es wird ausschließlich im Absenkbetrieb nach der, in der
Drehschalterstellung "Raumsoll Nacht"
meter [T-Abwesend] eingestellten Raum-Solltemperatur
im Absenkbetrieb gearbeitet.
– Warmwasserbereitung nach den eingestellten Solltempe-
raturen und Schaltzyklen im Warmwasser-Zeitprogramm
[WW Programm 1] (siehe Abschnitt 3.4.5).
– Das kalendergesteuerte Programm [Urlaub] wird nicht
gestartet, wenn zum eingestellten Startdatum die
Betriebsart [Bereitschaft] oder [Handbetrieb] aktiv ist.

3.4.8 Anlageneinstellungen

In der Drehschalterstellung "Konfiguration"
Grundeinstellung der Regelung RoCon HP sowie die Anlagekon-
figuration für die Installationsumgebung der ROTEX HPSU com-
pact, des direkten Heizkreises, der Warmwasserbereitung und
der ggf. optional angeschlossener Komponenten.
Je nach Zugangsberechtigung (Benutzer oder Fachmann) sind
verschiedene Parameter verfügbar. Einige Parameter sind nur
für den Heizungsfachmann zugänglich.
Sprache, Datum, Uhrzeit einstellen
Ein interner vorprogrammierter Kalender sorgt für eine
automatische Zeitumstellung zu den jährlich wieder-
kehrenden Sommer-Winterzeit-Umstellungsterminen.
Bei Bedarf kann die automatische Zeitumstellung aus-
geschaltet werden.
Drehschalter in Stellung "Konfiguration"
Übersicht wird angezeigt.
Mit dem Drehtaster die Ebene "Installation" anwählen.
Übersicht wird angezeigt.
Mit dem Drehtaster den Parameter [Sprache], [Datum] oder
[Uhrzeit] auswählen und bestätigen.
Innerhalb der jeweiligen Anzeige mit dem Drehtaster den zu
verstellenden Wert auswählen und verändern.
Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Änderung wurde übernommen. Rücksprung auf vorherige
Anzeige.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel-
lung finden Sie in Abschnitt 3.6 und in Kapitel 5.2.

3.4.9 Terminalfunktion

In der Drehschalterstellung "Fern-Einstellung"
bei aktiviertem Terminalbetrieb auch andere, im RoCon-System
über den CAN-Bus integrierte Regler parametriert werden.
Nach Aktivierung des "Bus - Scan" wird im Display eine Liste der
erkannten Geräte zur Auswahl angezeigt (externe Geräte und lo-
kales Gerät).
Nach Auswahl und Bestätigung eines externen Geräts, wird
dieses an der lokalen Regelung angezeigt. Das lokale Bedienteil
wirkt als Fernbedienung für das externe Gerät. Dabei werden alle
Bedienfunktionen 1:1, wie am externen Gerät ausgeführt und ab-
gespeichert.
Während dieser Terminalfunktion wird in der Kopfzeile des Dis-
plays als zusätzlicher Hinweis auf das fernbediente Gerät, das
Symbol #X angezeigt, wobei "X" die eingestellte Bus-
kennung des fernbedienten Geräts ist.
Die angezeigten Werte und Symbole werden immer vom ausge-
wählten Gerät übernommen (z B. Mischerkreis-Vorlauftempe-
ratur vom Mischermodul RoCon M1).
FA ROTEX RoCon HP - 04/2014
, im Para-
erfolgen die
Bild 3-9
Zur Bedienung des lokalen Geräts muss dieses in der Auswahl-
liste wieder aktiviert werden (Parameter [Keine Auswahl]).
Terminaladresse der ROTEX HPSU compact am
Bedienteil RoCon B1 zuweisen
stellen.
Fachmanncode eingeben (siehe Abschnitt 3.6.1).
Nach Eingabe wird wieder die Ebene "Installation" ange-
zeigt.
Mit dem Drehtaster den Parameter [Terminaladresse]
auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Innerhalb der Anzeige mit dem Drehtaster die eindeutige
Terminaladresse einstellen.
Änderung mit kurzem Druck auf den Drehtaster bestätigen.
Änderung wurde übernommen. Rücksprung auf vorherige
können
Anzeige.
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser Drehschalterstel-
lung finden Sie in Kapitel 5.2.1.
Terminalbetrieb aktivieren / deaktivieren
Voraussetzung: Dem Bedienteil RoCon B1 der ROTEX HPSU
compact oder der Raumregler RoCon U1 wurde eine gültige Ter-
minaladresse zugewiesen.

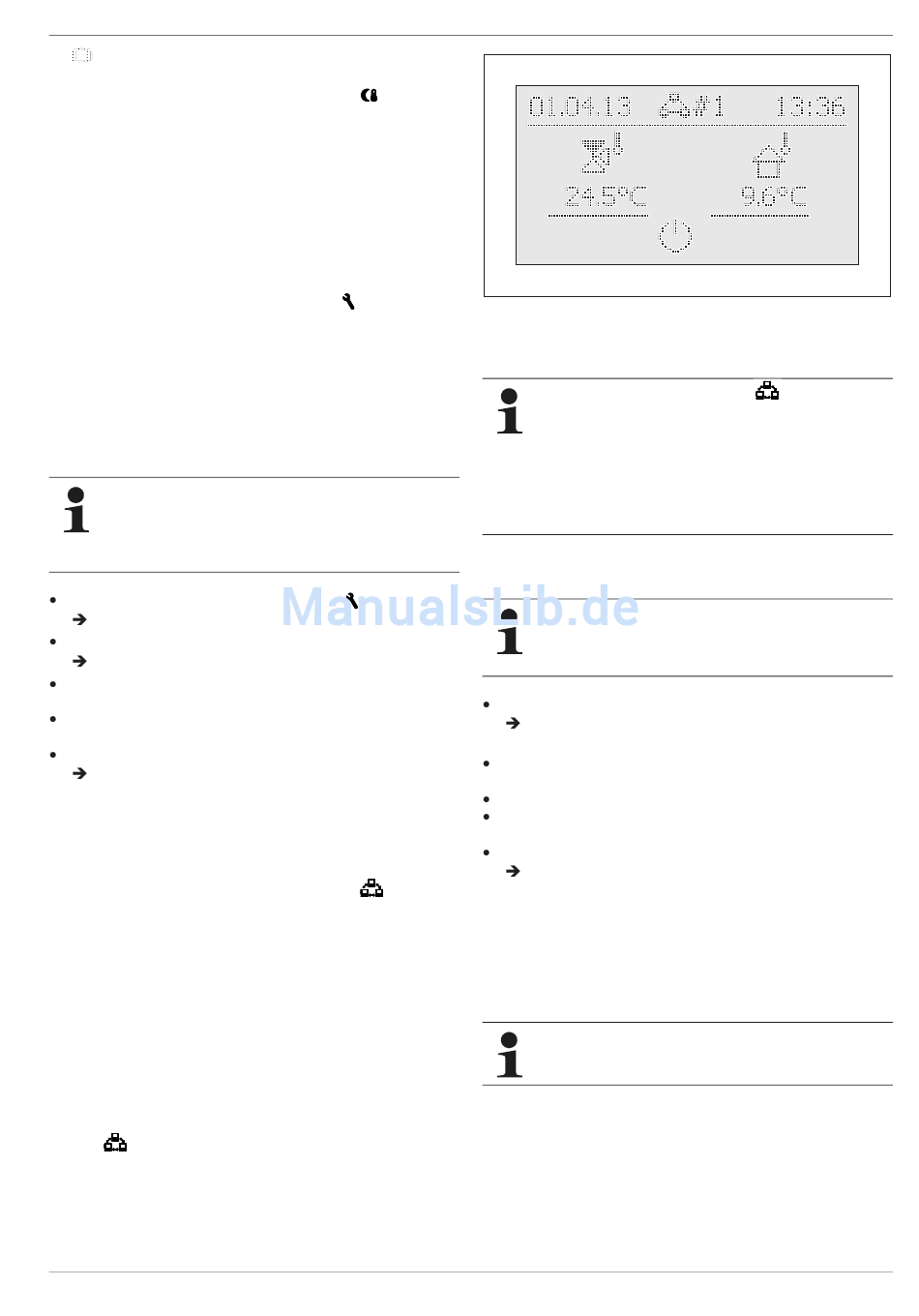

Beispielanzeige für fernbedientes Mischermodul
Wird in der Drehschalterstellung
"n. A." angezeigt, ist der Bedieneinheit bisher keine gül-
tige Terminaladresse zugewiesen.
Sollte die Meldung "n. A." weiterhin angezeigt werden,
kann es erforderlich sein, dass die Gerätesoftware ak-
tualisiert werden muss, um die Terminalfunktion nutzen
zu können. Wenden Sie sich hierzu bitte an das
ROTEX Service Team.
Wenn im RoCon-System mehrere Geräte über den Da-
tenbus verbunden sind, ist darauf zu achten, dass die
Einstellung des Parameters [Terminaladresse] nicht
doppelt vergeben wird.
Einstellung der Terminaladresse optional angeschlos-
sene Geräte, siehe Kapitel 4.2 bzw. die jeweils mitge-
lieferte Betriebsanleitung.
3 x Bedienung
die Meldung
15
